Product Details
原产地: Guangdong China
品牌名称: LINK-PP
认证: ISO9001,UL,Reach,SGS,RoHS
产品型号: LPJD0713BENL
Document: LPJD0713BENL.pdf
Payment & Shipping Terms
最小订货量: 1200
价格: 据数量不等
包装: 50个/盘,1200个/箱
交货周期: 1-2 weeks
付款条款: T/T
供货能力: 3000K-PCS/月
规格: |
LPJD0713BENL |
封装: |
直插 |
速率: |
10/100/1000 兆 自适应 |
LED指示灯: |
黄绿灯 |
镀金: |
6u |
焊接: |
波峰焊 |
规格书: |
可提供 |
样品: |
可提供( 免费) |
规格: |
LPJD0713BENL |
封装: |
直插 |
速率: |
10/100/1000 兆 自适应 |
LED指示灯: |
黄绿灯 |
镀金: |
6u |
焊接: |
波峰焊 |
规格书: |
可提供 |
样品: |
可提供( 免费) |
安规与认证：通过 UL 认证（档案号：E484635） | 符合 RoHS (2011/65/EU) 环保指令 | 符合 IEEE 802.3 千兆以太网标准
安装形态：直立式 / 垂直顶插（Vertical / 180° Top-Entry） | 板上高度 22.0mm | 坚固通孔插装 (THT)

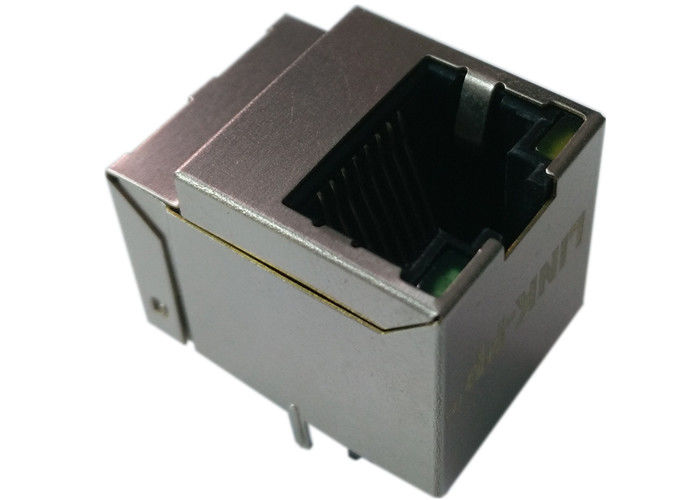

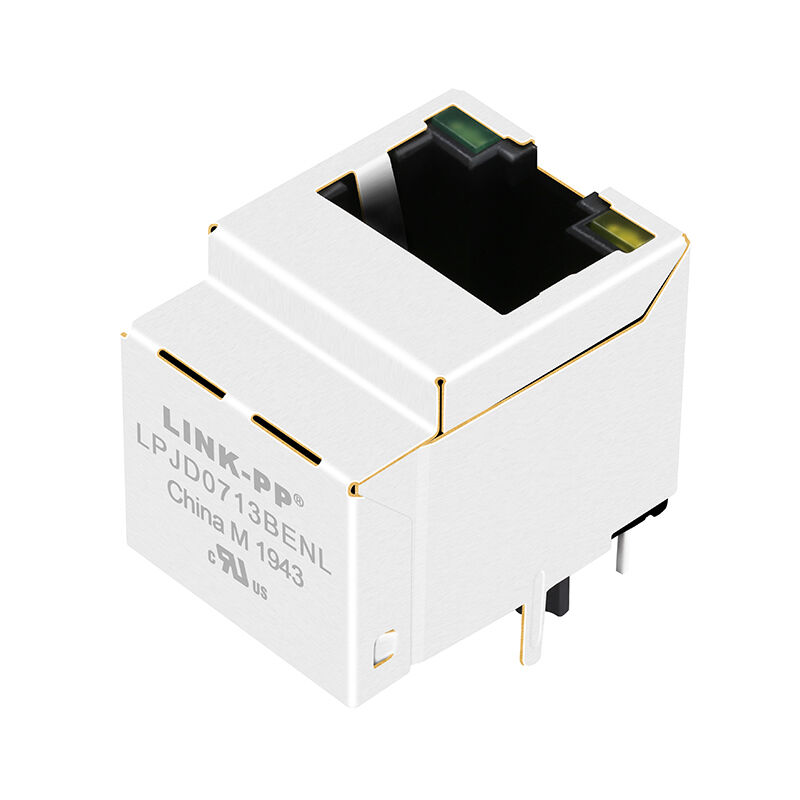

LINK-PP LPJD0713BENL 是一款专为特殊机械结构与空间受限应用设计的单口（1×1）千兆以太网直立式集成连接器模块（ICM / MagJack）。其 RJ45 接口采用垂直于 PCB 表面的 180° 顶插结构，网线从 PCB 上方直接插入，有效节省 PCB 边缘空间，适用于导轨式工业计算机（DIN-Rail IPC）、刀片式服务器子卡、紧凑型工业交换机及精密测试仪器等应用。
模块内部集成 4 通道 1CT:1CT 宽带隔离变压器、4 × 0.01 μF 初级侧滤波去耦电容网络以及次级侧 Bob Smith 终端电路。同时配备 SUS 304 不锈钢金属屏蔽罩，支持 1500 Vrms PHY 侧至线路侧电气隔离，并有助于提升系统的 EMI 抑制性能和信号完整性。
该设计将 RJ45 连接器、以太网磁性器件及相关滤波/终端电路集成于单一模块中，可减少外围元件数量和 PCB 占用空间，为空间受限的千兆以太网设备提供紧凑的接口解决方案。
| 核心参数 | 指标规格 | 硬件工程优势与选型要点 |
|---|---|---|
| 插拔方向 | 垂直式 / 直立式 (180° Top-Entry) | 网线垂直插入，避免侧边线缆弯折，优化整机紧凑空间布局 |
| 网络速率 | 1000BASE-T (千兆全双工) | 兼容 10/100/1000 Mbps 自适应网络，满足高吞吐量数据采集 |
| 变压器变比 | 1CT : 1CT ±5%（全通道对称） | 兼容主流电压驱动型与电流驱动型千兆以太网 PHY 芯片 |
| 开路电感 (OCL) | 350 μH 最小值 (@ 100 kHz, 0.1 V, 8 mA 偏置) | 在 8 mA 直流偏置下磁芯不易饱和，保障长距离传输零丢包 |
| 介电隔离耐压 | 1500 Vrms 最小值（PHY 侧至网线侧） | 有效隔离高压静电（ESD）、瞬态浪涌及工业现场高地电位差 |
| 初级去耦滤波 | 内置 4 颗 0.01 μF 高频去耦电容 | 芯片侧中心抽头内置滤波总线，大幅精简板端外围阻容件 |
| 线缆侧终端匹配 | 集成鲍勃·史密斯电路 (4 × 75 Ω + 1000 pF / 2 kV) | 吸收并泄放网线共模驻波反射，提升系统 EMC 通过率 |
| 状态指示灯 | 左绿 (Link) / 右黄 (Activity) | 独立单色 LED（非双色），驱动逻辑清晰简单 |
| 机械总高度 | 22.0 ± 0.35 mm | 标准化工业直立高度，便于面板开孔与防脱扣设计 |
| 测试项目 (Parameter) | 测量条件 / 测试频段 | 规格门限 (Limit) |
|---|---|---|
| 匝数比 (Turns Ratio) | 100 kHz, 0.1 V | 1CT : 1CT ±5% |
| 开路电感量 (OCL) | 100 kHz, 0.1 V, 8 mA DC 偏置 | 350 μH 最小值 |
| 插入损耗 (Insertion Loss) | 1 ~ 100 MHz | -1.2 dB 最大值 |
| 回波损耗 (Return Loss @ 100 Ω) | 1 ~ 30 MHz | -16.0 dB 最小值 |
| 回波损耗 (Return Loss @ 100 Ω) | 30 ~ 60 MHz | -12.0 dB 最小值 |
| 回波损耗 (Return Loss @ 100 Ω) | 60 ~ 80 MHz | -10.0 dB 最小值 |
| 回波损耗 (Return Loss @ 100 Ω) | 80 ~ 100 MHz | -8.0 dB 最小值 |
| 近端串扰 (Cross Talk) | 1 ~ 100 MHz | -30.0 dB 最小值 |
| 共模抑制比 (Common Mode Rejection) | 1 ~ 100 MHz | -30.0 dB 最小值 |
| 介电隔离耐压 (Hi-Pot) | 初级对次级 (60 秒) | 1500 Vrms 最小值 |
| 工业商业级工作温区 | 连续环境工作温度 | 0°C ～ +70°C |
| 型号 | 品牌-兼容 | 技术规格-下载 | |
| 2-1840257-6 | 1840295-1 | LINK-PP / TE(Tyco) | PDF / 3D / STP / IGS |
| 2-1840257-7 | 1840295-2 | LINK-PP / TE(Tyco) | |
| 2-1840257-8 | 1840295-3 | LINK-PP / TE(Tyco) | |
| 2-1840257-9 | 1840295-4 | LINK-PP / TE(Tyco) | |
| 1840267-1 | 1-1840295-1 | LINK-PP / TE(Tyco) | |
| 1840267-2 | 1-1840295-2 | LINK-PP / TE(Tyco) | |
| 1840267-3 | 1-1840295-3 | LINK-PP / TE(Tyco) | |
| 1840267-4 | 1-1840295-4 | LINK-PP / TE(Tyco) | |
| 1840267-5 | 6-1840442-1 | LINK-PP / TE(Tyco) | |
| 1840267-6 | 6-1840442-7 | LINK-PP / TE(Tyco) | 询价 |
| 1840267-7 | 1840442-6 | LINK-PP / TE(Tyco) | |
| 1-1840267-4 | 1-1840442-6 | LINK-PP / TE(Tyco) | |
| 2-1840267-4 | 1840451-1 | LINK-PP / TE(Tyco) | |
| 3-1840267-4 | 1840451-2 | LINK-PP / TE(Tyco) | |
| 9-1840267-4 | 1840451-3 | LINK-PP / TE(Tyco) | |
| 1840275-1 | 1840451-4 | LINK-PP / TE(Tyco) | 库存 |
| 1840275-2 | 1840451-5 | LINK-PP / TE(Tyco) | |
| 1840275-3 | 1840451-6 | LINK-PP / TE(Tyco) | |
| 1840275-4 | 1840451-7 | LINK-PP / TE(Tyco) | |
| 1-1840275-1 | 1840451-8 | LINK-PP / TE(Tyco) | |
| 1-1840275-2 | 1840451-9 | LINK-PP / TE(Tyco) | |
| 1-1840275-3 | 1-1840451-0 | LINK-PP / TE(Tyco) | |
| 1-1840275-4 | 1-1840451-1 | LINK-PP / TE(Tyco) | |
