Product Details
原产地: Guangdong China
品牌名称: LINK-PP
认证: ISO9001,UL,Reach,SGS,RoHS
产品型号: LPJD0011DNL
Document: LPJD0011DNL.pdf
Payment & Shipping Terms
最小订货量: 1000
价格: 据数量不等
包装: 50个/盘,1000个/箱
交货周期: 库存 or 2 weeks
付款条款: T/T
供货能力: 3000K-PCS/月
规格: |
LPJD0011DNL |
封装: |
直插 |
速率: |
10/100 兆 自适应 |
LED指示灯: |
无 |
镀金: |
6u |
焊接: |
波峰焊 |
规格书: |
可提供 |
样品: |
可提供( 免费) |
规格: |
LPJD0011DNL |
封装: |
直插 |
速率: |
10/100 兆 自适应 |
LED指示灯: |
无 |
镀金: |
6u |
焊接: |
波峰焊 |
规格书: |
可提供 |
样品: |
可提供( 免费) |

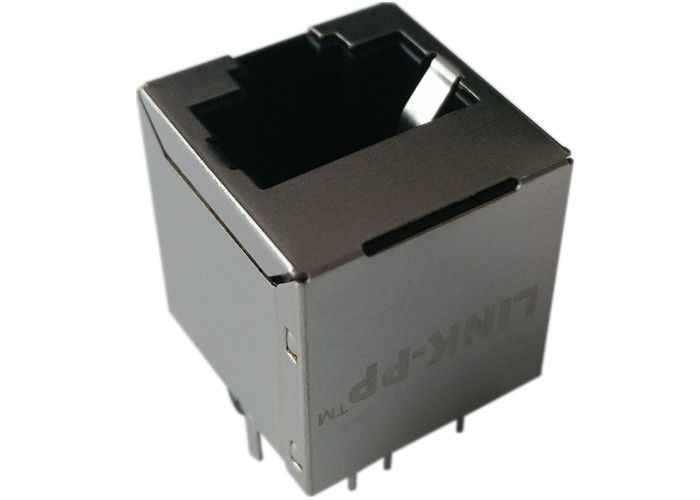

LINK-PP LPJD0011DNL 是一款高可靠性的 垂直立式 (180度顶部插入) RJ45 磁性连接器，专为 10/100Base-T 百兆以太网应用设计。通过将隔离变压器和共模扼流圈集成在垂直的塑胶外壳内，该产品极大地节省了 PCB 面积，非常适合内部空间紧凑或采用多层堆叠设计的机箱结构。
该连接器的工作温度为 0°C 至 70°C（商业级），完全符合 IEEE 802.3 规范。其内部集成了 Bob Smith 匹配电路以抑制电磁干扰 (EMI)，且采用无 LED 指示灯设计，是 SOHO 调制解调器、网络交换机及主板板载局域网 (LOM) 的高性价比优选方案。
| 参数名称 | 规格描述 |
| 制造商 / 品牌 | LINK-PP |
| 产品型号 (MPN) | LPJD0011DNL |
| 产品类型 | 垂直/立式 RJ45 磁性连接器 (Vertical Magjack) |
| 网络速率 | 10/100 Base-T (百兆以太网) |
| 安装角度与方式 | 180° 垂直顶部插入 (Top Entry) / THT 通孔直插 |
| 端口与触点 | 1x1 单口 / 8P8C |
| LED 指示灯 | 无 (Without LED) |
| 外观尺寸 (宽x深x高) | 16.00 mm x 16.90 mm x 16.70 mm |
| 工作温度 | 0°C ~ +70°C (商业级) |
| Turn Ratio(±2%): | TX=1CT:1CT, RX=1CT:1CT |
| Inductance OCL | 350uH MIN/@ 100KHz,0.1V,8mA DC Bias |
| Insertion Loss | -1.0dB MAX @ 1-65MHz |
| Return Loss | -20dB MIN @ 1-10MHz |
| -16dB MIN @ 10-30MHz | |
| -12dB MIN @ 30-60MHz | |
| -10dB MIN @ 60-100MHz | |
| Cross talk | -40dB MIN @ 1-30MHz |
| -35dB MIN @ 30-60MHz | |
| -30dB MIN @ 60-100MHz | |
| Common Mode Rejection | -30dB MIN @ 1-50MHz |
| -20dB MIN @ 50-150MHz | |
| Hipot Test | 1500Vrms MIN |
| Operating Temperature Range | 0℃ TO 70℃. / -40℃ TO 85℃. |
LPJD0011DNL 专为标准室内商用网络设备设计，典型应用包括：
A: 它采用 180度垂直 (Vertical) 安装设计，网线是从 PCB 板的顶部垂直向下插入的 (Top Entry)。
A: 不支持。LPJD0011DNL 是一款纯数据传输的百兆连接器 (Non-PoE)。
A: 它支持 0°C 到 70°C 的商业级工作温度范围。
A: 没有。该型号采用无 LED (Without LED) 设计，有助于降低 BOM 成本并简化 PCB 走线。
A: 建议波峰焊最高温度控制在 265°C，最长焊接时间不超过 5 秒。
| 型号 | 品牌-兼容 | 技术规格-下载 | |
| PE64931 | LPB84931 | LINK-PP / Pulse | PDF / 3D / STP / IGS |
| PE64934 | LPB84934 | LINK-PP / Pulse | |
| PE64936 | LPB84936 | LINK-PP / Pulse | |
| PE64937 | LPB84937 | LINK-PP / Pulse | |
| PE64951 | LPB84951 | LINK-PP / Pulse | |
| PE64952 | LPB84952 | LINK-PP / Pulse | |
| PE64953 | LPB84953 | LINK-PP / Pulse | |
| PE64954 | LPB84594 | LINK-PP / Pulse | |
| PE64955 | LPB84955 | LINK-PP / Pulse | |
| PE64956 | LPB84956 | LINK-PP / Pulse | 询价 |
| PE64957 | LPB84957 | LINK-PP / Pulse | |
| PE64993 | LPB84993 | LINK-PP / Pulse | |
| PE64994 | LPB84994 | LINK-PP / Pulse | |
| PE64995 | LPB84995 | LINK-PP / Pulse | |
| PE64996 | LPB84996 | LINK-PP / Pulse | |
| PE64998 | LPB84998 | LINK-PP / Pulse | 库存 |
| PE64999 | LPB84999 | LINK-PP / Pulse | |
| PE65351 | LPB85351 | LINK-PP / Pulse | |
| PE65387 | LPB85387 | LINK-PP / Pulse | |
| PE65388 | LPB85388 | LINK-PP / Pulse | |
| PE65389 | LPB85389 | LINK-PP / Pulse | |
| PE65421 | LP85421 | LINK-PP / Pulse | |
| PE65424 | LP85424 | LINK-PP / Pulse | |
