Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: LPJG19801DNL
Document: LPJG19801DNL.pdf
Payment & Shipping Terms
最小订货量: 770
价格: 工厂价
包装: 110pcs/卷,770pcs/箱
交货周期: 1 周
付款条款: T/T
供货能力: 每月可供500万件
规格: |
LPJG19801DNL |
封装: |
贴片 |
速率: |
10/100/1000Mbps 自适应 |
LED指示灯: |
无 |
镀金: |
6u |
焊接: |
回流焊 |
隔离耐压: |
1500Vrms |
工作温度: |
-40℃～+85℃ |
规格: |
LPJG19801DNL |
封装: |
贴片 |
速率: |
10/100/1000Mbps 自适应 |
LED指示灯: |
无 |
镀金: |
6u |
焊接: |
回流焊 |
隔离耐压: |
1500Vrms |
工作温度: |
-40℃～+85℃ |

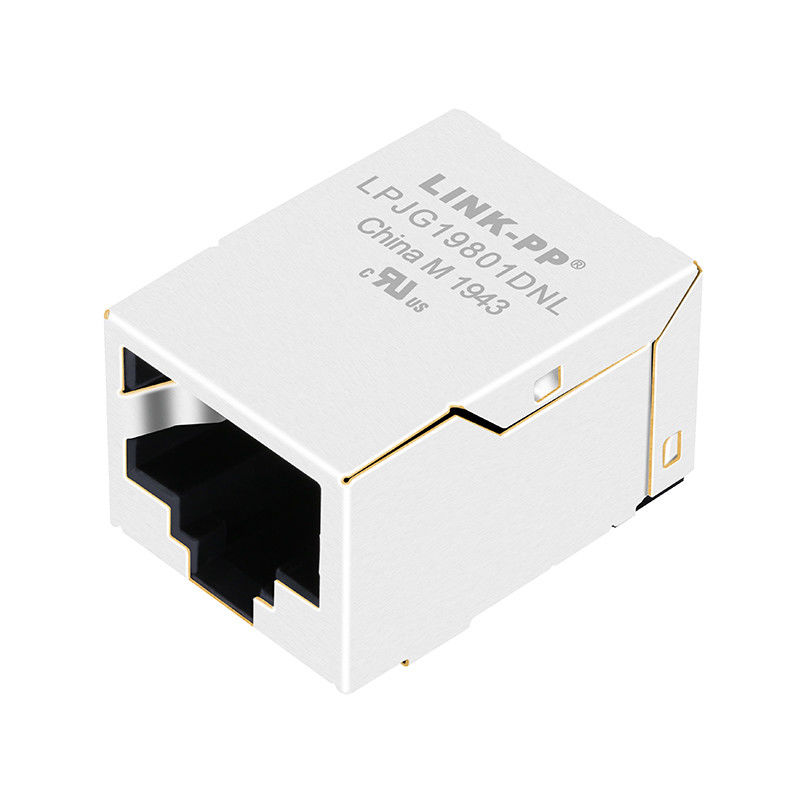

LINK-PP LPJG19801DNL 是一款 1×1 单口 Surface Mount 表面贴装带磁 RJ45 连接器，适用于 10/100/1000BASE-T Ethernet 网络接口。
产品内部集成四路 Gigabit Ethernet 网络变压器、共模滤波和 Cable Side 终端网络，采用 Tab Up、90°侧插结构，不带 LED，并通过 SMT 信号焊盘实现 PCB 表面贴装。
四路网络变压器的 TX / RX 变比均为 1CT:1CT ±2%；在 100kHz、100mVrms、8mA DC Bias 条件下 OCL 最低为 350µH，PHY Side 至 Line Side 隔离耐压为 1500Vrms。工作温度范围达到 -40℃～+85℃。
|
LPJG19801DNL 与普通 Through Hole MagJack 最大的区别之一，是采用：贴片Surface Mount Technology (SMT)
PCB Signal Pins 使用表面贴装焊盘，适合自动化 SMT 装配。
Reflow：250℃ / 5 Seconds Max.
A: 传统插件网口必须依赖波峰焊或人工后焊，极大地增加了装配工时与不良率；而 LPJG19801DNL 是真正的 SMT 贴片器件。它采用耐高温 LCP 胶芯，可直接随同板上其他贴片阻容与芯片一起进入 全自动 SMT 贴片机和回流焊炉，实现单/双面板 100% 全自动化焊接，大幅缩减生产节拍和加工成本。
A: 推荐使用标准的无铅回流焊锡膏（如 SAC305）。预热温区建议 150°C-200°C（持续 60-120 秒），液相线以上（>217°C）保持 60-90 秒，峰值焊接温度控制在 245°C-250°C（最高不可超过 250°C，持续时间不超过 5 秒）。LCP 材质热变形温度高，能确保在正常回流焊过程中绝缘骨架不变形。

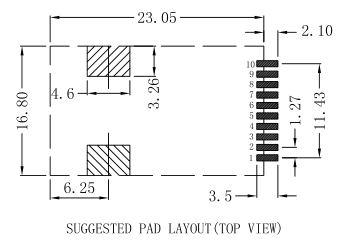

A: 可以，100% 免改 PCB 焊盘直接替换。 两者在 10 个 SMT 信号焊盘间距（1.27 mm）、侧边两个接地焊接脚尺寸、Tab-Up 朝向以及 -40°C 至 +85°C 工业宽温上完全一致，电气特性与隔离耐压无缝兼容。
| 型号 | 品牌-兼容 | 技术规格-下载 | |
| PE-65745 | LP85745 | LINK-PP / Pulse | PDF / 3D / STP / IGS |
| PE-65771 | LP85771 | LINK-PP / Pulse | |
| PE-67540 | LP87540 | LINK-PP / Pulse | |
| PE-67588 | LP87588 | LINK-PP / Pulse | |
| PE-68011 | LP88011 | LINK-PP / Pulse | |
| PE-68023 | LP88023 | LINK-PP / Pulse | |
| PE-68032 | LP88032 | LINK-PP / Pulse | |
| PE-68048 | LP88048 | LINK-PP / Pulse | |
| PE-68050 | LP88050 | LINK-PP / Pulse | |
| PE-68517 | LP88517 | LINK-PP / Pulse | 询价 |
| PE-68678 | LPB88678 | LINK-PP / Pulse | |
| PE-68810 | LP88810 | LINK-PP / Pulse | |
| PE-68820 | LP88820 | LINK-PP / Pulse | |
| PE64104 | LP84104 | LINK-PP / Pulse | |
| PE63838-001 | LPB83838 | LINK-PP / Pulse | |
| PE64101 | LP84101 | LINK-PP / Pulse | 库存 |
| PE64107 | LP84107 | LINK-PP / Pulse | |
| PE65565 | LP85565 | LINK-PP / Pulse | |
| PE65566 | LP85566 | LINK-PP / Pulse | |
| PE65586 | LP85586 | LINK-PP / Pulse | |
| PE65612 | LP85612 | LINK-PP / Pulse | |
| PE65723 | LP85723 | LINK-PP / Pulse | |
| PE65726 | LP85726 | LINK-PP / Pulse | |
