LINK-PP LPJU4111AONL 10/100BASE-T 百兆单口 RJ45 集成双口 USB 2.0 垂直堆叠一体复合插座

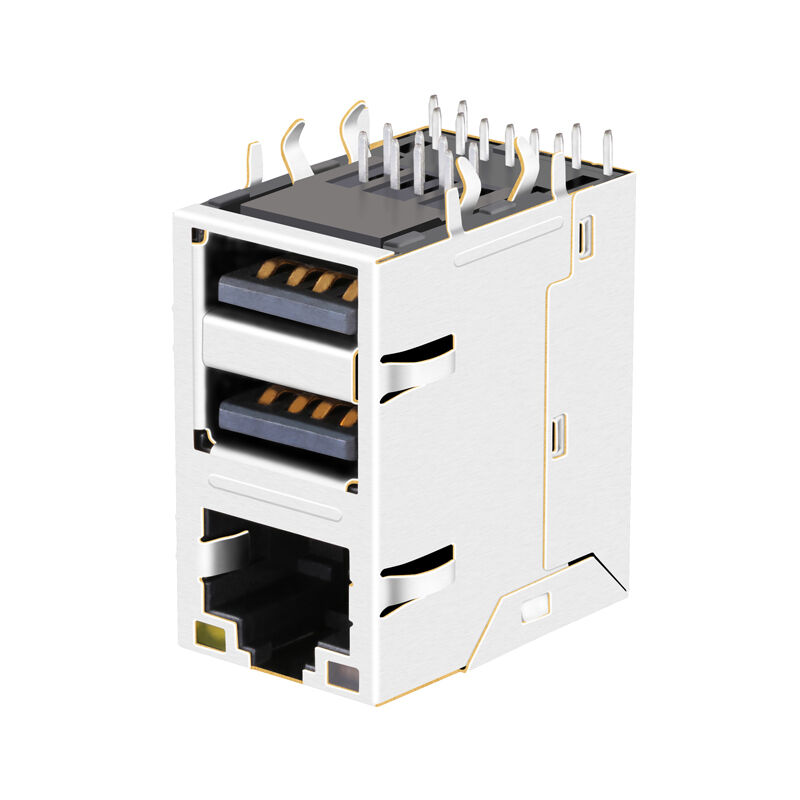

LINK-PP LPJU4111AONL（工程图号：LP09101008）是一款高集成度、三合一（3-in-1）直角卧式通孔插装（THT）复合接口器件。它将一个 10/100BASE-T 百兆网络变压器 RJ45 网口 与 上下两层垂直堆叠的双口 USB 2.0 Type-A 母座 封装在单一屏蔽金属壳内。
器件内置 1CT:1CT 对称网络隔离变压器与滤波电路，配备 左侧橙/绿双色 + 右侧单黄色 LED，外壳带有全方位 EMI 接地弹片，具备 1500 Vrms 隔离耐压。相比三个独立插座，该器件可直接为工控主板节省 65% 以上的板边横向宽度。
本型号在电气性能、引脚定义、面板开模尺寸（18.08 × 30.43 mm）上 100% 原位免改板直接替代 TE Connectivity 1840026-2 以及 Bel Fuse 08C2-1X1T-36。

主要特点

1. 极致节省主板横向面板宽度（释放 65% 板边空间）

在 Mini-ITX 工控主板、工业物联网网关、数字标牌（Digital Signage）和紧凑型嵌入式控制器中，传统方案需并排放置 1 个 RJ45 网口和 2 个单独 USB 插座，横向跨度至少需要 50 mm。
LPJU4111AONL 采用垂直三层立体堆叠架构，将面板宽度压缩至仅 16.92 mm，为板边释放大量布局空间，极大降低整机结构外壳开模成本。

2. 腔体金属独立屏蔽隔层（消除 USB 高速信号与以太网串扰）

许多工程师担心两个 480 Mbps 高速 USB 2.0 信号与百兆以太网集成在同一金属壳体会导致严重串扰。
LPJU4111AONL 内部特别设计了 冲压铜合金内部屏蔽隔离隔板，将上部的以太网变压器磁芯腔体与下部的双 USB 接触腔体进行物理隔离，共模抑制比（CMR）达 -30 dB 以上，彻底杜绝 USB 高频边缘阶跃对以太网接收端的辐射干扰。

3. 高可靠性信号完整性与内置 Bob Smith 终端

开路电感稳定性： 在 100 kHz、0.1 V 及 8 mA 直流偏置 下，开路电感保持 ≥350 μH，防止高频丢包。
集成抗浪涌保护： 内部集成 4 颗 75 Ω 平衡电阻与 1000 pF / 2 kV 高压电容接地，有效吸收并泄放网线端感应的共模浪涌与静电放电（ESD）。

RJ45连接器带USB 电气与机械规格表

VF=1.8V∼2.4V@20mAVF​=1.8V∼2.4V@20mA

内部原理图与引脚定义

【 芯片端 PHY 侧 】                 【 网络线缆 RJ45 侧 】
   发送通道：TD+ (Pin P2) ──┐ 1CT : 1CT ┌───[共模扼流圈]─── J1 (TX+)
             TCT (Pin P1) ──┼───┐   ┌───┤
             TD- (Pin P3) ──┘   │   │   └───[共模扼流圈]─── J2 (TX-)
                                │   │
   接收通道：RD+ (Pin P4) ──┐ 1CT : 1CT ┌───[共模扼流圈]─── J3 (RX+)
             RCT (Pin P6) ──┼───┐   ┌───┤
             RD- (Pin P5) ──┘   │   │   └───[共模扼流圈]─── J6 (RX-)
                                ▼   ▼
        【 Bob Smith 终端网络：4×75Ω 电阻 + 1000pF/2kV 高压电容接地屏蔽外壳 】
  ══════════════════════════════════════════════════════════════════════════════
               【 双口 USB 2.0 引脚定义（独立屏蔽隔离腔）】
     上层 USB（端口 1）：U1 (VBUS 5V) | U2 (D-) | U3 (D+) | U4 (GND)
     下层 USB（端口 2）：U5 (VBUS 5V) | U6 (D-) | U7 (D+) | U8 (GND)

指示灯极性真值表：

• 左侧双色灯 (Left LED)：
  • 当 Pin P10 为正极 (+)，Pin P9 为负极 (-) 时，亮 橙光 (Orange, 610 nm)。
  • 当 Pin P9 为正极 (+)，Pin P10 为负极 (-) 时，亮 绿光 (Green, 565 nm)。
• 右侧单黄灯 (Right LED)：
  • 当 Pin P8 为正极 (+)，Pin P7 为负极 (-) 时，亮 黄光 (Yellow, 585 nm)。

PCB 焊盘封装与面板开孔开模指引

1. PCB 焊盘开孔参数：

- RJ45 百兆信号引脚 (Pins P1–P6)：需 6 个通孔，钻孔直径 Ø0.90 mm [6 x Ø0.90 mm]
- LED 状态指示灯引脚 (Pins P7–P10)：需 4 个通孔，钻孔直径 Ø1.02 mm [4 x Ø1.02 mm]
- 双口 USB 2.0 引脚 (Pins U1–U8)：需 8 个通孔，钻孔直径 Ø0.92 mm [8 x Ø0.92 mm]
- 金属屏蔽外壳机械接地引脚：需 4 个 Ø1.70 mm 孔与 4 个 Ø2.30 mm 孔，实现多点大面积接地

2. 机箱面板开孔建议 (Panel Bezel Cutout)：

- 开孔推荐宽度：18.08 mm
- 开孔推荐高度：30.43 mm
- PCB 板面前沿距机箱内壁建议间距：2.03 mm

- 结构特点：插座顶部、底部及侧边均带有连续的 EMI 弹性金属弹片，插入面板后能与金属机箱内框紧密压接，形成 360° 屏蔽环。

3. 推荐波峰焊焊接温区：

- 峰值焊接温度：250°C Max
- 浸锡持续时间：5 Seconds Max

为什么选择 LINK-PP RJ45 连接器？

在主板空间紧凑、质量要求极高的嵌入式工控、物联网网关与单板计算机开发中，硬件负责人与采购总监选择 LINK-PP 的核心优势在于：

1. 成熟的原位 1:1 国产化替代能力：LINK-PP 专注于国际主流网络连接器的无缝替代。LPJU4111AONL 专为原位直接平替 TE Connectivity 1840026-2 与 Bel Fuse 08C2-1X1T-36 打造。PCB 焊盘孔位、外形尺寸、指示灯极性及变比完全一致，客户无需修改任何硬件布线或外壳结构即可导入。
2. 2~4 周极速敏捷交付（终结欧美大厂断货风险）：相较于欧美连接器品牌动辄 16~26 周的漫长交期与苛刻起订量，LINK-PP 依托规模化自动化产线与充沛的常备原材料库存，标准产品常规交期仅需 2 至 4 周，大幅降低断链风险。
3. 国际权威安规背书齐全：全系列产品均通过美国 UL 安全认证（cURus 认证编码：E484635），完全符合欧盟 RoHS 2011/65/EU 及 REACH 环保法规，为客户设备出口欧美主流市场提供合规背书。
4. 全自动化智能制造与高精度一致性：拥有先进的数控全自动绕线机、精密五金冲压和电脑自动化测试系统，产品变比公差控制在 ±5% 严格公差以内，出厂综合失效率小于 10 PPM。
5. 强大的原厂 FAE 工程支持：提供完整的 2D/3D CAD 封装模型（Altium / KiCad / STEP），支持根据项目要求客制化（定制指示灯颜色、针脚长短），并在 24~48 小时内快速寄送研发验证免费样品。
