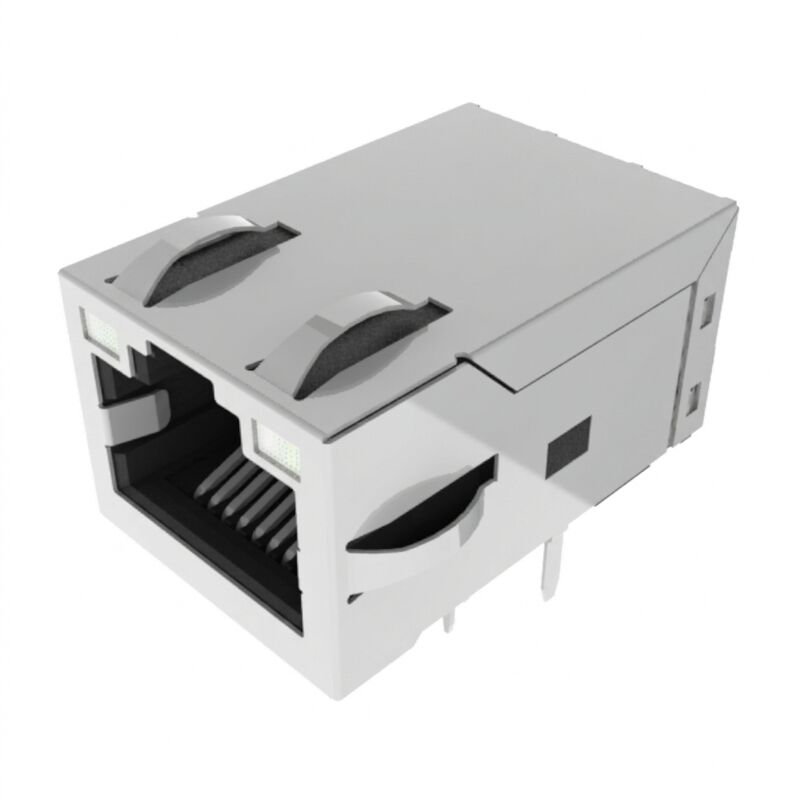

JXF0-2511NL 工业级 2.5GBase-T 集成 RJ45 连接器（带双色 LED，非 PoE，通孔回流焊）

核心技术参数表

核心技术参数

硬件工程师布板与工艺避坑指南

1. PCB 钻孔与引脚分配 (图纸：JXF0-2511NL)

• 引脚构成（14 根电气引脚 + 2 根屏蔽外壳接地脚）：
  • 10× 信号引脚 (Pins 1–10)：推荐钻孔完成孔径 Ø0.89 mm（焊盘外径建议 Ø1.40 mm）。
  • 4× LED 引脚 (Pins 11–14)：推荐钻孔完成孔径 Ø1.02 mm。
  • 2× 塑胶定位导向柱：打孔孔径 Ø1.57 mm。
  • 2× 屏蔽壳固定地脚：打孔孔径 Ø3.25 mm。
• 面板开孔建议：前面板开口推荐尺寸为 17.82 mm × 14.01 mm，卡钩方向为 Latch-Up（插扣朝上）。

2. 双色 LED 驱动电路与高频防干扰

• 左右指示灯均为双向反向并联（Anti-Parallel）结构：
  • Pin 11(+) / Pin 12(-) 导通时显示绿色；极性翻转 Pin 12(+) / Pin 11(-) 导通时显示黄色。
  • 布线注意事项：LED 控制走线应尽量避开 2.5G 差分信号线对（特别是 Pin 8/9 的 TRD4± 对），防止 LED 开关瞬变对高速数据对产生容性串扰。

3. 耐压测试 (Hi-Pot) 完整性保证

• JXF0-2511NL 为纯数据型连接器，不存在任何 PoE 直流旁路通道。初级（RJ45 插口端）与次级（PHY 数据端）之间具备物理上完整的变压器绝缘阻断，可直接承受 2250VDC / 60 秒耐压打压测试，无漏电击穿风险。

4. 通孔回流焊 (Pin-in-Paste / THR) 钢网开口建议

• 连接器引脚出针长度为 3.20 mm，建议配合 1.6mm 至 2.4mm 厚度的 PCB。
• 为达到 IPC-A-610 规定的 75% 以上透锡要求，建议针对 Ø0.89mm 和 Ø1.02mm 的焊盘，在钢网印刷面采用 10%~15% 超面积印刷（Overprinting）。

JXF0-2511NL 工业级 2.5G 带灯集成网络连接器核心应用场景

JXF0-2511NL 兼具 2.5Gbps 高速数据吞吐、非 PoE 纯数据低热阻架构、双色直观状态指示灯 以及 -40°C 至 +85°C 工业宽温 特性。在许多工业硬件架构中，主板由外部集中式 24V DC 工业电源供电，无需经过网线取电（PoE）。此时选择 JXF0-2511NL 既能彻底杜绝大功率直流温升对密闭机箱的影响，又能为运维人员提供直观的物理层链路诊断。

1. 工业自动化、PLC 控制器与 TSN 时间敏感网络

• 行业背景：工业 4.0 产线对于总线带宽和确定性通信时延要求日益提高，传统千兆网口正快速向 2.5GBase-T 演进。
• 选型价值：在导轨式 PLC、工业变频器及伺服驱动控制器中，设备普遍采用机柜 24V 集中供电。采用非 PoE 的 JXF0-2511NL 可精简掉无用的 PoE 电路，避免磁芯发热；左右双色 LED 指示灯让现场电气工程师无需借助上位机软件，即可通过绿/黄闪烁快速确认链路连接（Link）与实时数据吞吐（Activity）。

2. 高端机器视觉与 2.5G GigE Vision 图像采集卡

• 行业背景：3D 激光轮廓仪、AOI 自动光学检测设备及高帧率工业相机需要传输无压缩的高清工业图像，传统千兆网带宽已成为系统瓶颈。
• 选型价值：2.5GBase-T 提供了 2.5 倍于千兆的通信带宽。JXF0-2511NL 内部针对 2.5G 信号优化的 2 线信号端共模扼流圈，全频段插入损耗严格控制在 -1.0dB 以内，确保超大数据包传输零丢包；精简的 10 根信号走线避免了对 PCB 高频参考地的割裂。

3. 工业边缘计算网关与无风扇工控机（Fanless IPC）

• 行业背景：部署在野外、车载或高温车间的边缘 AI 推理计算单元（如基于 Jetson 或工业级 x86 平台），大多采用全密闭无风扇散热机壳。
• 选型价值：在完全依赖外壳被动散热的环境下，纯数据型 JXF0-2511NL 杜绝了 90W PoE 的内生发热源。其原生 -40°C 至 +85°C 宽温工作能力、MSL 1 湿敏特性以及通过 J-STD-075 R7（260°C 回流焊） 认证的高耐热塑胶，确保在恶劣工况下长期稳定服役。

4. 智能电网、电力远动终端（RTU）与变电站通信（IEC 61850）

• 行业背景：变电站配电二次回路及光伏汇流箱测控终端处于强工频磁场和瞬态高压浪涌干扰环境。
• 选型价值：JXF0-2511NL 具备完整的 2250 VDC 原副边物理绝缘隔离耐压，能够有效抵御地电位反击与外部浪涌；屏蔽外壳配备顶部及侧边全方位接地弹片，能与金属前面板严密贴合，确保设备顺利通过严苛的工业四级电磁兼容（EMC/ESD）认证。
