Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: UL,ROHS,Reach,ISO
产品型号: JXF0-2512NL
Payment & Shipping Terms
最小订货量: 免费样品
价格: ￥1.8
包装: 托盘包装
交货周期: 现货
付款条款: L/C,D/A
供货能力: 每月可供500万件
产品型号: |
JXF0-2512NL |
产品类型: |
2.5GBase-T RJ45 连接器 |
端口数量: |
1×1 |
数据速率: |
2.5GBase-T |
PoE 支持: |
900mA - 90W 4 Pair |
LED: |
绿-黄 / 绿-黄 |
网络标准: |
符合 IEEE 802.3bz 5GBase-T 设计要求 |
焊接方式: |
THR / Pin-in-Paste 兼容 |
隔离耐压: |
2250VDC / 60秒 |
产品型号: |
JXF0-2512NL |
产品类型: |
2.5GBase-T RJ45 连接器 |
端口数量: |
1×1 |
数据速率: |
2.5GBase-T |
PoE 支持: |
900mA - 90W 4 Pair |
LED: |
绿-黄 / 绿-黄 |
网络标准: |
符合 IEEE 802.3bz 5GBase-T 设计要求 |
焊接方式: |
THR / Pin-in-Paste 兼容 |
隔离耐压: |
2250VDC / 60秒 |

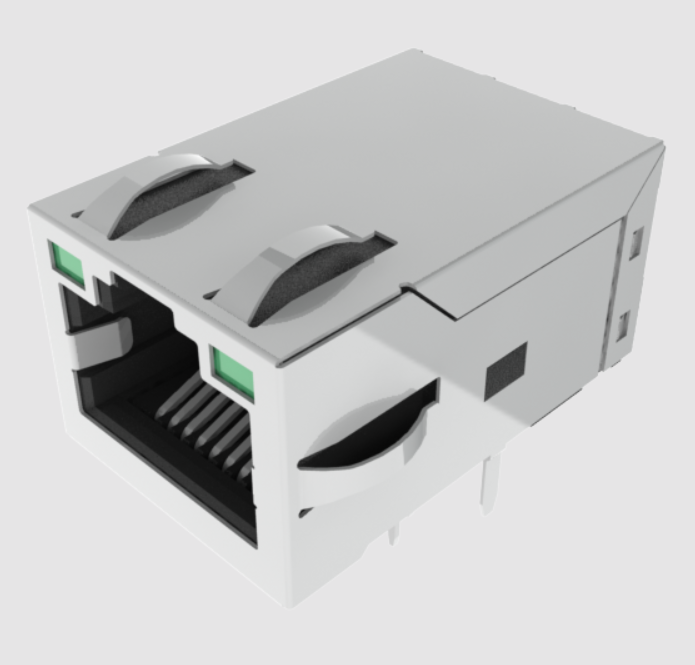

JXF0-2512NL 是高性能工业级单口 2.5G 集成网络连接器模块（ICM / PulseJack）。该器件严格满足 IEEE 802.3bz（2.5GBase-T）高速传输标准与 IEEE 802.3bt Type 4（90W 4-Pair PoE++） 大功率远程供电规范，单端口持续直流载流能力高达 900 mA @ 57VDC（连续 90W）。
为了杜绝大功率直流供电对 2.5Gbps 高频数据信号的磁饱和负面影响，JXF0-2512NL 内部创新性地采用了位于 PHY 侧的 3 线式（3W）共模扼流圈拓扑，彻底隔绝了线缆端直流偏置电流对滤波扼流圈的磁芯冲击。模块配备左右两组双向双色 LED 指示灯（绿/黄），壳体采用耐高温工程热塑性材料（UL 94V-0），湿敏等级达最高 MSL 1，完美支持自动化产线 通孔回流焊（Pin-in-Paste / THR） 工艺，是 Wi-Fi 6/6E 工业无线 AP、4K/8K 工业云台摄像机、5G 微基站及高性能工控机的主选网络接口。
| 参数项 | 技术规格与指标 | 测试条件 / 规范说明 |
| 网络数据速率 | 2.5GBase-T (2.5 Gbps) | 符合 IEEE 802.3bz，向下兼容 1G |
| PoE 供电能力 | 90W 4-Pair (PoE++) | 900 mA MAX @ 57VDC（连续载流） |
| LED 指示灯配置 | 双色 LED（左: 绿/黄，右: 绿/黄） | 绿色 568nm，黄色 585nm |
| 共模扼流圈位置 | 3 线式 (3W)，位于 PHY 芯片侧 | 杜绝大电流导致磁芯饱和 |
| 开路电感量 (OCL Min) | 180 µH Min | Media Side, 100 kHz, 0.1 mA |
| 插入损耗 (Max) | -1.0 dB | 1 MHz ~ 125 / 250 MHz 频段 |
| 回波损耗 (Min) |
-20 dB (140MHz) -14 dB (40100MHz) -10 dB (100~250MHz) |
100Ω 差分系统阻抗 |
| 近端串扰 (Typ) | -30 dB | 10 MHz ~ 125 MHz 频段 |
| 共模抑制比 (Min) |
-35 dB (10-125MHz) -30 dB (125-400MHz) |
保证工业复杂电磁抗扰度 |
| 高压绝缘耐压 | 2250 VDC / 60 秒 | 变压器原边至副边（Pri:Sec） |
| 工作与存储温度 | -40°C 至 +85°C | 工业级严苛宽温环境 |
| 触点与端子电镀 | 接触面 30 µ" 镀金，引脚 100 µ" 雾锡 | 优异的耐磨损与上锡润湿性 |
| 焊接工艺兼容性 | THR (Pin-in-Paste) / 波峰焊 | J-STD-075 (R7 级别，最高 260°C) |
| 湿敏等级 (MSL) | MSL 1 (无车间暴露时限) | IPC/JEDEC J-STD-020 |
| 包装规格 | 50 只 / 托盘 (Tray) | 标准工业吸塑盘包装 |
JXF0-2512NL 具备完整的 18 根电气引脚 + 2 根屏蔽外壳接地脚：
