产品型号: JXF0-2510NL
Payment & Shipping Terms
最小订货量: 50
价格: ￥0.8
包装: 50pcs/盘,1200pcs/箱
交货周期: 库存或者三到四周
付款条款: T/T,,Western Union
供货能力: 5KK / Month
产品型号: |
JXF0-2510NL |
产品类型: |
RJ45连接器 |
隔离电压: |
2250 VDC |
温度范围: |
-40/+85°C |
RoHS: |
是 |
速率: |
2.5GBASE-T |
通道/端口数量: |
1x1 |
屏蔽: |
支持 |
安装方式: |
通孔安装 |
焊接工艺: |
THR 波峰回流焊 |
产品型号: |
JXF0-2510NL |
产品类型: |
RJ45连接器 |
隔离电压: |
2250 VDC |
温度范围: |
-40/+85°C |
RoHS: |
是 |
速率: |
2.5GBASE-T |
通道/端口数量: |
1x1 |
屏蔽: |
支持 |
安装方式: |
通孔安装 |
焊接工艺: |
THR 波峰回流焊 |

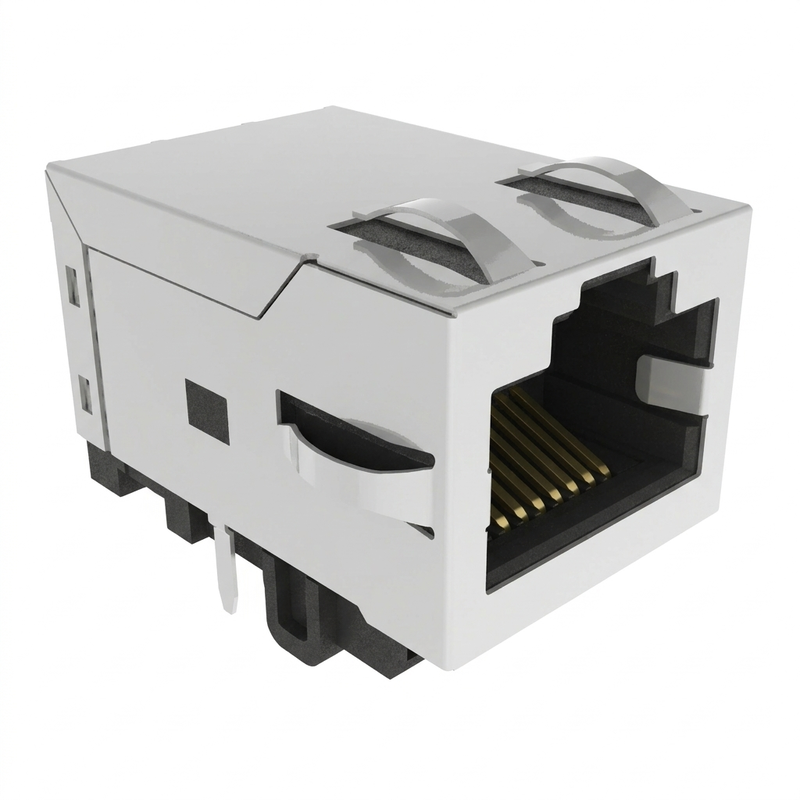

JXF0-2510NL 是工业级单口 2.5G 高速网络变压器集成连接器（ICM / MagJack）。该器件严格遵循 IEEE 802.3bz（2.5GBase-T）规范，内部高度集成了 4 对 2.5G 宽频隔离变压器网络与线缆信号侧 2 线（2W）共模扼流圈。
与带灯或 PoE 衍生型号相比，JXF0-2510NL 采用了无内置 LED、无 PoE 供电端子的精简 10 针电气设计。这一结构去除了次生走线与寄生电容干扰，为板级 2.5Gbps 高频差分信号提供了最纯净的阻抗匹配环境与连续参考地。模块采用耐高温 UL 94V-0 工程塑料，湿敏等级达到最高 MSL 1，完美支持自动化产线 通孔回流焊（Pin-in-Paste / THR） 工艺，是工业边缘网关、机器视觉相机、工控机定制光导面板及网络测试仪器的优选连接器件。
| 参数 | 规格 |
|---|---|
| 型号 | JXF0-2510NL |
| 系列 | PULSEJACK JX0 |
| 产品类型 | 1×1 RJ45集成网络变压器 / MagJack |
| 网络速率 | 2.5GBase-T |
| 接口 | RJ45 / 8P8C |
| 集成磁性器件 | 是 |
| 变压器匝比 | 1:1 |
| LED | 无LED |
| PoE | 不支持 |
| 共模扼流圈 | 2W，信号线侧 |
| EMI弹片 | 顶部及两侧 |
| 隔离耐压 | 2250 VDC / 60秒 |
| 安装方式 | 通孔 |
| 插入方向 | 90°直角 / 侧插 |
| 卡扣方向 | Tab-Up |
| THR | 支持 |
| 工作温度 | -40°C～+85°C |
| 外壳 | 热塑性材料，UL 94V-0或更高 |
| 接触材料 | 磷青铜 |
| 接触镀层 | 30 µin 金 |
| 屏蔽外壳 | 铜合金镀镍 |
| 包装 | Tray，50 pcs |
| 参数 | 指标 |
|---|---|
| 网络速率 | 2.5GBase-T |
| 变压器匝比 | 1:1 |
| OCL | 180 µH 工程参考值* |
| 测试条件 | Media Side，100 kHz，0.1 mA |
| 插入损耗 | -1.0 dB Max. |
| 插入损耗频段 | 1～250 MHz |
| 回波损耗 | -20 dB Min.，1～40 MHz |
| 回波损耗 | -14 dB Min.，40～100 MHz |
| 回波损耗 | -10 dB Min.，100～250 MHz |
| 近端串扰 | -30 dB Typ.，10～125 MHz |
| CMR | -35 dB Min.，10～125 MHz |
| CMR | -30 dB Min.，125～250/400 MHz |
| 隔离耐压 | 2250 VDC / 60秒 |
| 参数 | 尺寸 |
|---|---|
| 产品宽度 | 16.80 mm |
| 产品长度 | 25.53 mm |
| 产品高度 | 13.50 mm |
| 信号引脚长度 | 3.20 mm |
| 信号针尺寸 | 0.45 × 0.35 mm |
| 信号通孔 | Ø0.89 mm |
| 定位孔 | 2 × Ø1.57 mm |
| 屏蔽脚孔 | 2 × Ø3.25 mm |
| 推荐面板开孔 | 17.82 × 14.01 mm |
| 插扣方向 | Tab-Up |
| 安装方式 | Through Hole |
| 安装角度 | 90° |
| 项目 | 规格 |
|---|---|
| 工作温度 | -40°C～+85°C |
| 存储温度 | -40°C～+85°C |
| 塑胶材料 | 热塑性工程塑料 |
| 阻燃等级 | UL 94V-0或更高 |
| 接触材料 | 磷青铜 |
| 接触镀层 | 30 µin Gold |
| 镍底 | ≥30 µin |
| 焊脚镀层 | ≥100 µin Matte Tin |
| 屏蔽 | 铜合金镀镍 |
| 环保 | RoHS |
| UL | UL62368-1 Compliance，E216117 |
| 包装 | 50 pcs / Full Tray |
