Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: JXF0-1010NL
Payment & Shipping Terms
最小订货量: 50pcs
价格: 工厂价
包装: 50pcs/盘,1200pcs/箱
交货周期: 1-2周
付款条款: T/T,,Western Union
供货能力: 2KK / Month
产品型号: |
JXF0-1010NL |
产品类型: |
1×1 RJ45集成网络变压器 |
网络速率: |
1000Base-T / 1Gbps |
LED: |
不带灯 |
PoE: |
不支持 |
EMI 弹片: |
顶部及两侧 |
隔离耐压: |
2250 VDC / 60 秒 |
安装方式: |
通孔 |
焊接工艺: |
波峰回流焊 |
工作温度: |
-40°C～+85°C |
产品型号: |
JXF0-1010NL |
产品类型: |
1×1 RJ45集成网络变压器 |
网络速率: |
1000Base-T / 1Gbps |
LED: |
不带灯 |
PoE: |
不支持 |
EMI 弹片: |
顶部及两侧 |
隔离耐压: |
2250 VDC / 60 秒 |
安装方式: |
通孔 |
焊接工艺: |
波峰回流焊 |
工作温度: |
-40°C～+85°C |

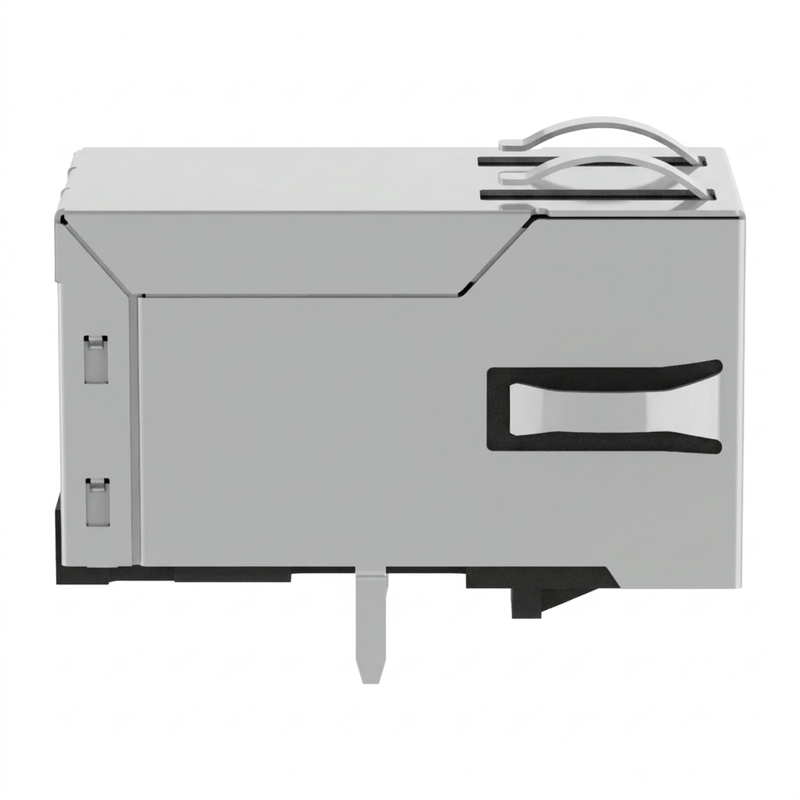

JXF0-1010NL 是 PULSEJACK JX0 系列 1×1 千兆RJ45集成网络变压器（MagJack），支持 1000Base-T Gigabit Ethernet，采用 1:1 集成磁性器件、2线式共模扼流圈（2W）和顶部/两侧 EMI 弹片屏蔽结构。
该型号为无LED、非PoE纯数据传输版本，采用侧插式、插扣朝上（Tab-Up）结构，支持通孔回流焊（THR / Pin-in-Paste）及传统波峰焊，工作温度范围 -40°C～+85°C，适用于工业以太网设备、嵌入式控制器、网络通信设备及不需要PoE供电和集成指示灯的千兆以太网主板。
JXF0-1010NL 按 1000Base-T Gigabit Ethernet 应用设计，内部采用四组对称的 1:1隔离变压器通道，对应四组千兆以太网差分信号对。
对于需要标准千兆有线网络接口的控制板、通信板和工业设备，该结构可以直接连接 PHY 与外部RJ45网络接口。
JXF0-1010NL 为 No LED / None 版本。
与带绿/黄双色指示灯的RJ45 MagJack相比，本型号不集成端口状态LED，也没有额外的LED引脚，非常适合：
无LED结构还可以减少连接器引脚数量，使PCB布局更加简洁。
JXF0-1010NL 不支持PoE供电，其定位是纯以太网数据接口。
因此，该型号更适合：
如果产品需要通过网线同时传输数据和供电，则应选择支持PoE的对应MagJack型号，而不是JXF0-1010NL。
JXF0-1010NL 集成 2W（2-Wire）共模扼流圈，位于信号/线缆侧。
其主要作用是抑制以太网线缆上的共模干扰，提高网络接口的EMI性能。
JXF0-1010NL 采用隔离变压器结构，在原边与副边之间提供：2250 VDC / 60 s 的变压器隔离耐压。
对于工业通信、嵌入式控制及对端口电气隔离有要求的网络接口，该指标是选型时的重要参数。
连接器配备 Top & Sides EMI Fingers，金属屏蔽结构可与设备机箱或屏蔽结构形成良好的接触。
这种设计有助于改善RJ45接口区域的EMI控制，并适用于对电磁兼容性能有要求的工业设备和通信设备。
JXF0-1010NL 支持 Through-Hole Reflow（THR，通孔回流焊），同时兼容传统波峰焊工艺。
对于采用SMT生产线、同时希望保留通孔连接器机械强度的PCB设计，该结构可以减少额外装配工序。
JXF0-1010NL 适用于通孔回流焊（THR / Pin-in-Paste）。
其结构特别适合：SMT贴片元件 + THR连接器 的混合装配流程。
厂商相关可靠性规格包括：
| 项目 | 规格 |
|---|---|
| MSL | Level 1 |
| 焊接性测试 | J-STD-002 |
| 分类 | J-STD-075 Category R7 |
| 峰值温度能力 | 最高约260°C（工艺条件相关） |
| 传统工艺 | 支持波峰焊 |
对于实际量产，钢网开孔比例、锡膏体积、通孔填充率和回流曲线应根据PCB厚度、钢网、焊膏及SMT生产线进行工艺验证，不宜将单一开孔比例作为所有PCB设计的通用标准。
JXF0-1010NL 是 RJ45 Integrated Magnetics / MagJack，内部已经集成网络变压器和共模扼流圈。
如果PCB同时重复放置相应磁性器件，应重新检查整个PHY磁性接口设计。
JXF0-1010NL 不应作为PoE接口直接替代PoE MagJack。
对于802.3af、802.3at或802.3bt等PoE应用，应选择对应PoE结构型号。
如果产品需要Link/Activity状态显示，应确认系统中是否已有外部LED或Light Pipe方案。
重点核对：
Pin 1方向、信号孔位置、屏蔽孔位置、定位孔位置、面板开孔和连接器高度。
公开资料中的OCL单位存在异常标注，因此在正式原理图、仿真和量产BOM冻结前，应按照受控原厂文件确认最终参数。
