Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: JXF0-1011NL
Payment & Shipping Terms
最小订货量: 500 / 1000
价格: 可协商
包装: 50pcs/盘,1200pcs/箱
交货周期: 现货
付款条款: T/T,,Western Union
供货能力: 2KK / Month
型号: |
JXF0-1011NL |
网络传输速率: |
1000Base-T (1 Gbps) |
LED 指示灯配置: |
双色 LED（左: 绿/黄，右: 绿/黄） |
开路电感量 (OCL Min): |
350 µH Min |
共模扼流圈位置: |
2 线式 (2W)，位于信号线侧 |
高压隔离耐压: |
2250 VDC / 60 秒 |
工作与存储温度: |
-40°C 至 +85°C |
触点与端子镀层: |
接触面 30 µ" 镀金，引脚 100 µ" 雾锡 |
焊接工艺兼容性: |
THR (Pin-in-Paste) / 波峰焊 |
湿敏等级 (MSL): |
MSL 1 (无车间暴露时限) |
型号: |
JXF0-1011NL |
网络传输速率: |
1000Base-T (1 Gbps) |
LED 指示灯配置: |
双色 LED（左: 绿/黄，右: 绿/黄） |
开路电感量 (OCL Min): |
350 µH Min |
共模扼流圈位置: |
2 线式 (2W)，位于信号线侧 |
高压隔离耐压: |
2250 VDC / 60 秒 |
工作与存储温度: |
-40°C 至 +85°C |
触点与端子镀层: |
接触面 30 µ" 镀金，引脚 100 µ" 雾锡 |
焊接工艺兼容性: |
THR (Pin-in-Paste) / 波峰焊 |
湿敏等级 (MSL): |
MSL 1 (无车间暴露时限) |

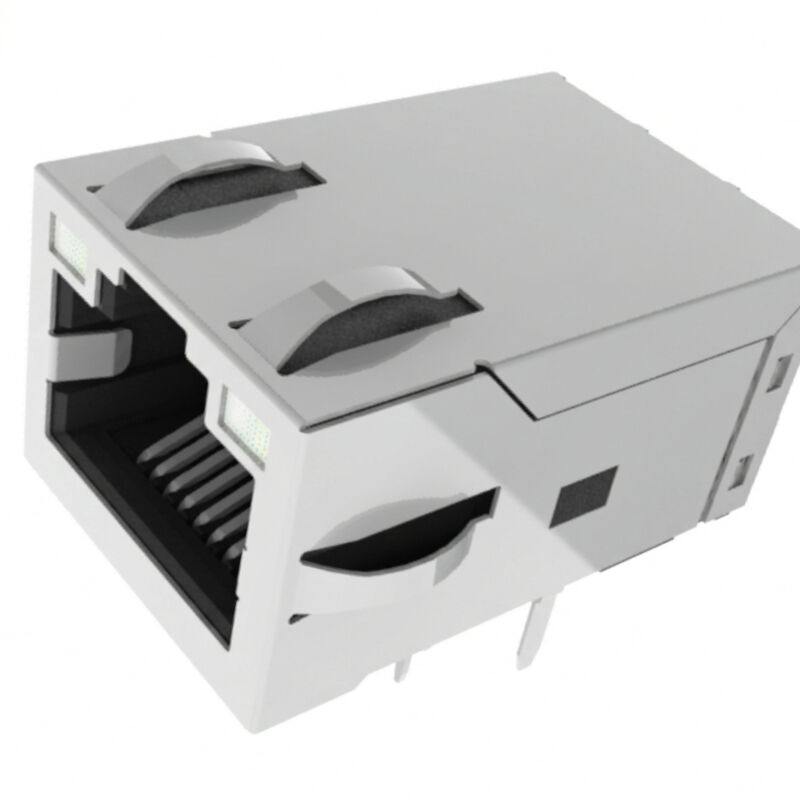

JXF0-1011NL 是 Pulse Electronics / YAGEO PULSEJACK™ JX0 系列 1×1 工业级千兆 RJ45 集成磁性连接器，支持 1000Base-T / 1Gbps Ethernet 数据传输。该型号内部集成 1:1 Ethernet Magnetics、Green-Yellow / Green-Yellow 双色 LED、2W Signal-Line EMI Choke 和 Top & Sides EMI Fingers，采用 Shielded、Tab Up、90°直角通孔结构，并支持 Pin-in-Paste / THR 和波峰焊。JXF0-1011NL 不支持 PoE，适用于需要本地端口状态指示、但仅进行数据传输的工业以太网和嵌入式网络设备。
JXF0-1011NL 是单口工业级千兆集成网络变压器连接器（ICM / PulseJack）。该器件严格满足 IEEE 802.3ab（1000Base-T）技术规范，内部集成了 4 对高精度 1:1 宽频隔离变压器、阻抗匹配网络以及位于线缆信号侧的 2 线（2W）共模扼流圈。
与不带灯型号相比，JXF0-1011NL 在前面板两侧内嵌了绿/黄双色状态指示灯（GY/GY），便于现场运维人员直接观测以太网物理层的 Link（连接状态）与 Activity（数据收发活动）。该器件为纯数据（Non-PoE）14 针电气架构，彻底杜绝了大功率直流注入引起的磁芯发热与高频串扰风险。模块采用耐高温阻燃材料（UL 94V-0），湿敏等级达 MSL 1，完美兼容自动化产线的 通孔回流焊（Pin-in-Paste / THR） 工艺，是工控主板、工业 PLC、数控设备及智能电网终端的理想选择。
| 参数项目 | 规格 |
|---|---|
| 系列 | PULSEJACK™ JX0 |
| 型号 | JXF0-1011NL |
| 产品类型 | RJ45集成磁性连接器 / ICM / MagJack |
| 端口 | 1×1 |
| 数据速率 | 1Gbps |
| RJ45接口 | 8P8C |
| 集成网络变压器 | 是 |
| 变压器变比 | 1:1 |
| LED | Green-Yellow / Green-Yellow |
| PoE | 不支持 |
| EMI Choke | 2W，Signal Line |
| EMI Fingers | Top & Sides |
| 屏蔽 | Shielded |
| 插舌方向 | Tab Up / Latch Up |
| 安装方式 | Through-Hole |
| 安装方向 | 90° Right Angle |
| 焊接工艺 | THR / Pin-in-Paste / Wave Solder |
| 隔离耐压 | 2250VDC / 60s，Transformer Pri |
| 工作温度 | -40°C ~ +85°C |
| 存储温度 | -40°C ~ +85°C |
| 外壳 | UL94 V-0或更高热塑性材料 |
| 触点材料 | 磷青铜 |
| 触点镀层 | 30µin Gold |
| 屏蔽罩 | 镀镍铜合金 |
| 包装 | Tray，50pcs |
| 机械参数 | 尺寸 |
|---|---|
| 主体宽度 | 16.80mm |
| 主体长度 | 25.53mm |
| PCB上方高度 | 13.50mm |
| Pin伸出长度 | 3.20mm |
| Panel Cutout | 17.82 × 14.01mm |
| Signal Pin | 0.45 × 0.35mm |
| LED Pin | 0.50 × 0.50mm |
| 插舌方向 | Tab Up / Latch Up |
| 参数 | JXF0-1010NL | JXF0-1011NL | JXF0-1012NL |
|---|---|---|---|
| Ethernet | 1000Base-T | 1000Base-T | 1000Base-T |
| 数据速率 | 1Gbps | 1Gbps | 1Gbps |
| 集成磁性器件 | 是 | 是 | 是 |
| LED | 无 | Green-Yellow / Green-Yellow | Green-Yellow / Green-Yellow |
| PoE | 不支持 | 不支持 | 90W 4-Pair |
| EMI Choke | 2W Signal Line | 2W Signal Line | 3W PHY Side |
| 电气引脚 | 10 | 14 | 18 |
| EMI Fingers | Top & Sides | Top & Sides | Top & Sides |
| 温度 | -40~+85°C | -40~+85°C | -40~+85°C |
| 隔离 | 2250VDC / 60s | 2250VDC / 60s | 2250VDC / 60s |
| 产品定位 | 无LED、非PoE千兆数据传输 | 双色LED、非PoE千兆数据传输 | 双色LED、90W 4-Pair PoE千兆传输与供电 |
