Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: JXF0-5010NL
Payment & Shipping Terms
最小订货量: 1200
价格: 工厂价
包装: 50pcs/盘,1200pcs/箱
交货周期: 现货
付款条款: T/T
供货能力: 3000K-PCS/月
型号: |
JXF0-5010NL |
产品类型: |
RJ45集成磁性连接器 |
数据速率: |
5GBase-T |
RJ45接口: |
8P8C |
LED: |
无 |
屏蔽: |
是 |
滤波器(变压器): |
内置集成式 |
安装方式: |
通孔 |
焊接工艺: |
通孔回流焊 |
规格书、3D图: |
可提供 |
隔离耐压: |
2250VDC |
工作温度: |
-40°C ~ +85°C |
型号: |
JXF0-5010NL |
产品类型: |
RJ45集成磁性连接器 |
数据速率: |
5GBase-T |
RJ45接口: |
8P8C |
LED: |
无 |
屏蔽: |
是 |
滤波器(变压器): |
内置集成式 |
安装方式: |
通孔 |
焊接工艺: |
通孔回流焊 |
规格书、3D图: |
可提供 |
隔离耐压: |
2250VDC |
工作温度: |
-40°C ~ +85°C |

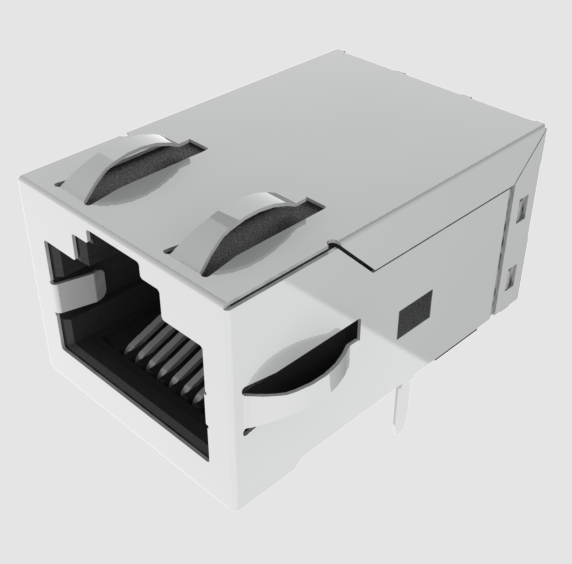

JXF0-5010NL 是由国巨 / 普思（YAGEO / Pulse）推出的单口工业级 5G 高速网络变压器集成连接器（ICM / MagJack）。该器件严格遵循 IEEE 802.3bz（5GBase-T）技术规范，内部高度集成了 4 对 5G 宽频隔离变压器网络与线缆信号侧 2 线（2W）共模扼流圈。
与带灯或带 PoE 的衍生型号不同，JXF0-5010NL 采用了无内置 LED、无 PoE 供电端子的精简 10 针电气设计。这一结构去除了次生走线与寄生电容干扰，为板级 5Gbps PAM16 高频差分信号提供了最纯净的阻抗匹配环境与连续参考地。器件采用耐高温 UL 94V-0 工程塑料，湿敏等级达到最高 MSL 1，完美支持自动化产线 通孔回流焊（Pin-in-Paste / THR） 工艺，是工业边缘服务器、机器视觉相机、工控机定制光导面板及高频测试设备的优选器件。
| 参数项 | 技术规格与指标 | 测试条件 / 规范说明 |
| 网络数据速率 | 5GBase-T (5 Gbps) | 向下兼容 2.5G / 1G 以太网 |
| LED 指示灯 | 无 LED (None) | 适配外部光导管或暗室设备 |
| PoE 供电能力 | 不支持 (Non-PoE) | 纯高速数据通讯 |
| 开路电感量 (OCL Min) | 180 µH Min (文档标为 180mH) | Media Side, 100 kHz, 0.1 mA |
| 共模扼流圈位置 | 2 线式 (2W)，位于信号线侧 | 优异的高频共模滤波表现 |
| 插入损耗 (Max) | -1.0 dB / -1.5 dB | 1 MHz ~ 125 / 250 MHz |
| 回波损耗 (Min) |
-24 dB (140MHz) -19 dB (40100MHz) -14 dB (100~250MHz) |
100Ω 阻抗差分系统 |
| 近端串扰 (Typ) |
-30 dB (10-125MHz) -20 dB (125-250MHz) |
相邻通道间抑制比 |
| 共模抑制比 (Min) | -35 dB (10-125MHz) -30 / -25 dB (125-400MHz) |
保证工业电磁抗扰度 |
| 电气隔离耐压 | 2250 VDC / 60 秒 | 初级到次级完全物理隔离 |
| 工作与存储温度 | -40°C 至 +85°C | 工业级严苛环境适应性 |
| 触点与端子电镀 | 接触面 30 µ" 镀金，引脚 100 µ" 雾锡 | 优异的耐腐蚀与焊锡润湿性 |
| 焊接工艺兼容性 | THR (Pin-in-Paste) / 波峰焊 | J-STD-075 (R7 级别，最高 260°C) |
| 湿敏等级 (MSL) | MSL 1 (无车间暴露时限) | IPC/JEDEC J-STD-020 |
| 包装规格 | 50 只 / 托盘 (Tray) | 标准工业吸塑盘包装 |
JXF0-5010NL 适合以下组合需求：
5GBase-T + 1×1 RJ45 + Integrated Magnetics + No LED + Non-PoE + EMI Control + Industrial Temperature
如果后续产品可能升级到 JXF0-5011NL 或 JXF0-5012NL，不建议仅凭“外形相同”预留兼容焊盘。应首先根据各自机械图和 schematic 判断是否真正存在 footprint compatibility。
尤其需要检查：
PHY Pinout → Center Tap → Transformer → RJ45 Cable Side → Shield / Bob Smith Termination
并根据实际 Ethernet PHY 的参考设计确认中心抽头和终端网络。
