JXF0-1012NL 工业千兆集成 RJ45 连接器（支持 90W PoE++，耐宽温，THR 回流焊）

核心产品概述

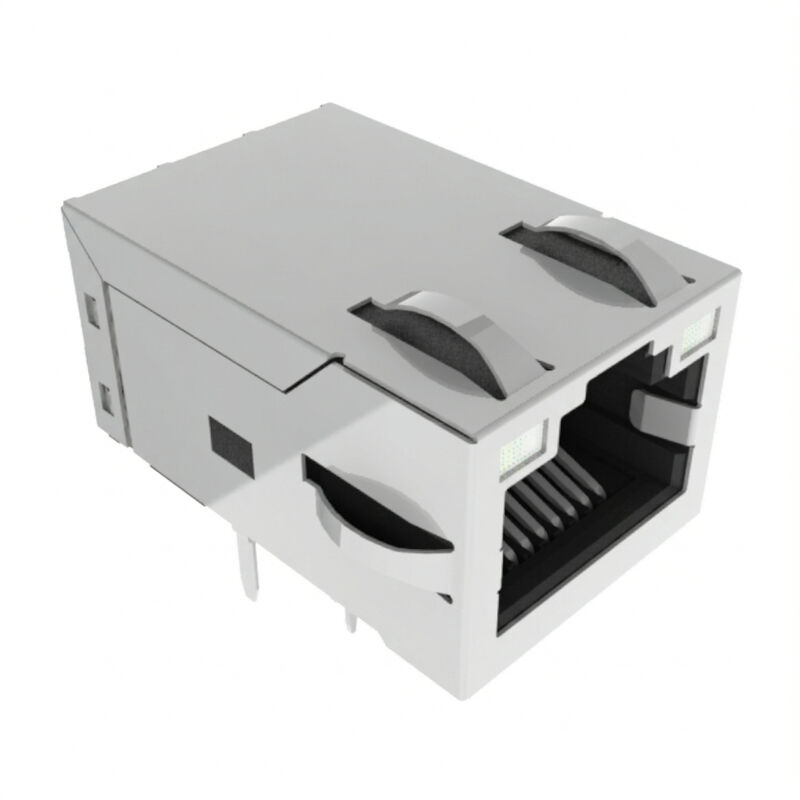

JXF0-1012NL 是国巨 / 普思（YAGEO / Pulse）推出的工业级单口千兆集成网络连接器（ICM / MagJack）。器件内置精密千兆网络变压器、共模滤波电路以及大功率供电端子，完全符合 IEEE 802.3ab（1000Base-T）及 IEEE 802.3bt Type 4（90W 4-Pair PoE++） 协议标准。其持续承载直流电流高达 900 mA @ 57VDC，可在单根网线中同时完成千兆数据传输与 90W 极限供电。

针对恶劣的工控环境，JXF0-1012NL 具备 -40°C 至 +85°C 的工作温宽，采用耐高温工程热塑性材质（UL 94V-0）与铜合金镀镍屏蔽外壳（带顶部与侧边弹片）。该连接器经过专门的结构优化，完美兼容自动化 SMT 产线的 通孔回流焊（Pin-in-Paste / THR） 工艺，湿敏等级达到最高级别 MSL 1，能够彻底剔除传统波峰焊与手工补焊环节，大幅提高制造良率。

JXF0-1012NL详细参数规范表

JXF0-1012NLPoE++网络连接器 图纸

硬件工程师设计与布板避坑指南：

1. PCB 钻孔与引脚分配 (图纸：JXF0-xx12NL)

JXF0-1012NL 拥有 18 根电气引脚 + 2 根外壳地脚：

• 信号引脚 (Pins 1–10)：推荐钻孔完成孔径 Ø0.89 mm。
• 双色 LED (Pins 11–14)：推荐钻孔完成孔径 Ø1.02 mm。左右均为绿黄双色双向 LED，绿色波长 568nm，黄色 585nm，驱动电流建议设为 10–20mA。
• PoE 大电流输入脚 (Pins 15–18)：推荐钻孔完成孔径 Ø0.89 mm。
  • Pin 15: VDC1+ | Pin 16: VDC1-
  • Pin 17: VDC2+ | Pin 18: VDC2-
• 外壳机械接地孔 (2 个)：推荐孔径 Ø3.25 mm。

2. 90W PoE 大电流走线规范

由于 Pins 15–18 单脚持续承载最高达 900mA 电流，PCB Layout 时严禁使用普通信号细线连接。建议：

• 采用 ≥35 mil (1 oz 铜厚) 的粗铜箔或局部铺铜平面走线。
• 若在内层走线，需布置充足的导热过孔（Thermal Vias），确保连接器引脚基座处温升控制在安全范围（避免热应力加速焊点老化）。

3. Hi-Pot 产线耐压测试规范

在执行 2250VDC 高压隔离测试时，高压必须施加在RJ45 线缆插口侧与板端信号侧之间。严禁在 RJ45 插口与 PoE 引脚（Pin 15–18）之间施加 2250VDC 高压。因为 PoE 线路通过变压器线圈中心抽头直接导通直流，错误打压将瞬间击穿内部 22nF 隔离电容及 75Ω 匹配网络。

4. Pin-in-Paste (THR) 钢网与焊接工艺

• 连接器引脚长为 3.20 mm，建议配合 1.6mm~2.4mm 厚度的 PCB。
• 为保证焊接后孔内透锡率达到 75% 以上，钢网开孔建议针对 Ø0.89mm 的通孔采用 超面积印刷（Overprinting 10%~15%） 或使用阶梯钢网（Step-up Stencil），以提供足量焊膏。

供应链与采购信息

• 产品状态: 现产（Active），原厂长期工业供货保证。
• 最小包装 (SPQ/MOQ): 50 pcs / 托盘（Full Tray）；大包装按整箱出货。
• 认证资质:
  • UL 62368-1 认证（File No. E216117）
  • 符合欧盟 RoHS / REACH 环保合规
  • 满足 FCC Part 68 Subpart F 机械标准
• 样品与技术支持: 可提供 3D CAD 模型（STEP）、Altium / Allegro PCB 封装库，并支持小批量样品快速测试申请。

常见问题

1. JXF0-1012NL 是什么？

JXF0-1012NL 是 Pulse Electronics PULSEJACK™ JX0 系列的 1×1 1000Base-T RJ45 集成磁性连接器，支持双色LED和4-Pair PoE。

2. JXF0-1012NL 支持90W PoE吗？

支持。原厂将该型号标记为 900mA - 90W 4 Pair。

3. JXF0-1012NL 是 PoE++ RJ45 吗？

它属于高功率 4-Pair PoE 设计，原厂规格写法是 90W 4 Pair。产品页面应优先使用原厂术语，而不要擅自将未经原厂明确命名的 PoE Class 与产品型号绑定。

4. JXF0-1012NL 最大连续电流是多少？

900mA @ 57V DC Continuous

5. JXF0-1012NL 内置网络变压器吗？

是。内部集成 Ethernet Magnetics，变压器变比为 1:1。

6. JXF0-1012NL 隔离电压是多少？

2250VDC / 60秒，对应 Transformer Primary-to-Secondary isolation。

7. JXF0-1012NL 工作温度是多少？

-40°C ~ +85°C。

8. JXF0-1012NL 支持 THR 吗？

支持。产品为 Through-Hole Reflow / Pin-in-Paste 兼容结构。

9. JXF0-1012NL 有 LED 吗？

有。左右两侧均采用 Green-Yellow / Green-Yellow 双色 LED。

10. JXF0-1012NL 有 EMI Fingers 吗？

有，采用 Top & Sides EMI Fingers。

11. JXF0-1012NL 有多少个电气引脚？

共 18个电气引脚，另有 2个屏蔽固定/接地点。

12. JXF0-1012NL 能直接替代其他1G PoE MagJack吗？

不能仅凭速率和 PoE 功率判断。必须确认 pinout、磁性参数、PoE路径、LED、PCB footprint、机械尺寸以及隔离要求。
