Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: JXF0-5011NL
Payment & Shipping Terms
最小订货量: 1200
价格: 工厂价
包装: 50pcs/盘,1200pcs/箱
交货周期: 现货
付款条款: T/T
供货能力: 3000K-PCS/月
编号: |
JXF0-5011NL |
网络速率: |
5GBase-T |
PoE: |
不支持 |
规格书、3D图: |
可提供 |
免费样品: |
可提供 |
集成磁性器件: |
是 |
工作温度: |
-40~+85°C |
隔离: |
2250VDC / 60s |
LED 颜色: |
左：绿/黄 ｜ 右：绿/黄 |
屏蔽类型: |
带金属屏蔽 |
编号: |
JXF0-5011NL |
网络速率: |
5GBase-T |
PoE: |
不支持 |
规格书、3D图: |
可提供 |
免费样品: |
可提供 |
集成磁性器件: |
是 |
工作温度: |
-40~+85°C |
隔离: |
2250VDC / 60s |
LED 颜色: |
左：绿/黄 ｜ 右：绿/黄 |
屏蔽类型: |
带金属屏蔽 |

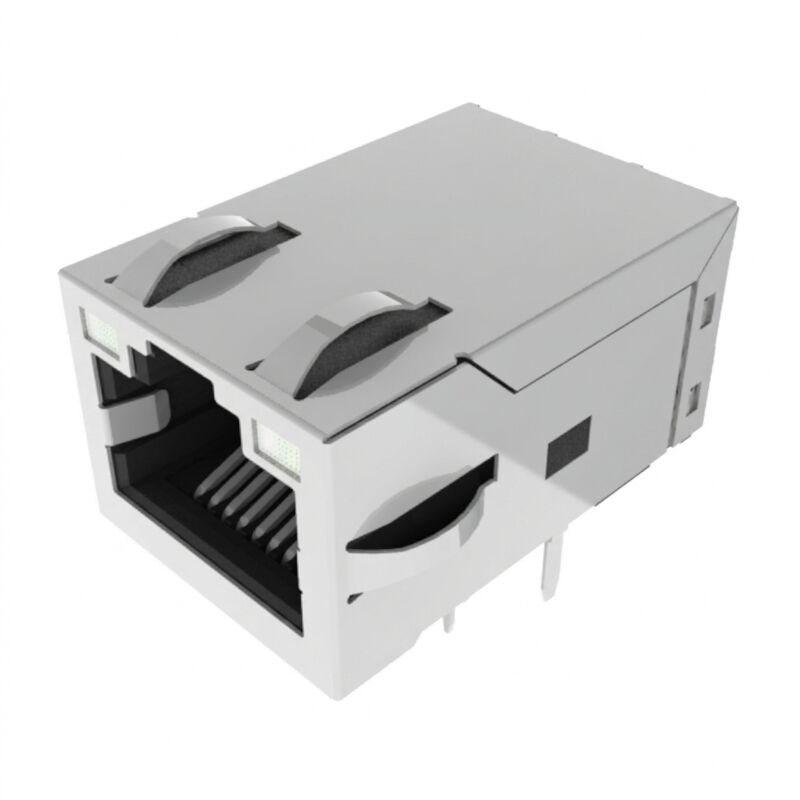

JXF0-5011NL 是面向高带宽工业互联市场推出的高性能单口 5G 集成网络连接器模块（ICM / MagJack）。该器件严格满足 IEEE 802.3bz（5GBase-T）规范，内部高度集成了 4 对 5G 高速网络变压器、电容吸收网络以及位于线缆信号侧的 2 线（2W）共模扼流圈，专为无需 PoE 远程受电、但对高速信号质量与状态指示有严苛要求的工业控制主板量身打造。
模块配备左右两组双向双色 LED 指示灯（绿/黄），为设备运行与通信状态提供直观的实时硬件反馈。壳体采用耐高温 UL 94V-0 级工程热塑性材质，端子接触面镀 30 µ" 金，引脚镀 100 µ" 纯雾锡，完全支持 通孔回流焊（Pin-in-Paste / THR） 自动化生产组装。器件湿敏等级达到最高 MSL 1，并在 -40°C 至 +85°C 宽温环境下保持极低的高频插入损耗与出色的共模抑制表现。
| 参数项目 | 规格 |
|---|---|
| 型号 | JXF0-5011NL |
| 系列 | PULSEJACK JX0 |
| 产品类型 | 1×1 RJ45 集成磁性连接器 / ICM / MagJack |
| 以太网速率 | 5GBase-T |
| 数据速率 | 最高 5Gbps |
| 端口数量 | 1×1 |
| 接口 | RJ45 / 8P8C |
| 集成磁性器件 | 是 |
| 变压器匝比 | 1:1 |
| LED | Green-Yellow / Green-Yellow |
| PoE | 不支持 |
| EMI Choke | 2W Signal Line |
| EMI Fingers | Top & Sides |
| 屏蔽 | Shielded |
| 插舌方向 | Tab Up |
| 安装方式 | Through-Hole 通孔 |
| 安装方向 | 90° Right Angle 直角 |
| 焊接方式 | THR / Pin-in-Paste 兼容 |
| 隔离耐压 | 2250VDC / 60s |
| 工作温度 | -40°C ~ +85°C |
| 存储温度 | -40°C ~ +85°C |
| PCB上方高度 | 13.50mm |
| 接触材料 | 磷青铜 |
| 接触镀层 | 30µin 金镀层 |
| 屏蔽材料 | 铜合金镀镍 |
| 外壳材料 | 热塑性材料，UL94 V-0或更高 |
| 环保 | RoHS |
| 包装 | Tray，50pcs |
| 电气参数 | JXF0-5011NL |
|---|---|
| Media-Side Inductance | 180µH级 |
| 插入损耗 | -1.0 / -1.5dB Max. |
| 回波损耗 1–40MHz | -24dB Min. |
| 回波损耗 40–100MHz | -19dB Min. |
| 回波损耗 100–250MHz | -14dB Min. |
| 串扰 10–125MHz | -30dB Typ. |
| 串扰 125–250MHz | -20dB Typ. |
| 共模抑制 10–125MHz | -35dB Min. |
| 共模抑制 125–250MHz | -30dB Min. |
| 共模抑制 250–400MHz | -25dB Min. |
| 隔离耐压 | 2250VDC / 60s |
JXF0-5011NL 的原厂原理图将 PCB侧 1–10脚用于 Ethernet 信号及接地，LED 使用 11–14脚。
| Pin | 功能 |
|---|---|
| 1 | CT1 |
| 2 | TRD1+ |
| 3 | TRD1- |
| 4 | TRD2+ |
| 5 | TRD2- |
| 6 | TRD3+ |
| 7 | TRD3- |
| 8 | TRD4+ |
| 9 | TRD4- |
| 10 | GND |
| 11–14 | LED |
| RJ45触点 | 信号 |
|---|---|
| 1 | TRP1+ |
| 2 | TRP1- |
| 3 | TRP2+ |
| 6 | TRP2- |
| 4 | TRP3+ |
| 5 | TRP3- |
| 7 | TRP4+ |
| 8 | TRP4- |
JXF0-5011NL 为 90°直角、通孔安装、Tab Up 结构。
主要机械尺寸包括：
| 机械参数 | 尺寸 |
|---|---|
| 本体宽度 | 16.80mm |
| 本体长度 | 25.53mm |
| PCB上方高度 | 13.50mm |
| Signal Pin | 0.45 × 0.35mm |
| LED Pin | 0.50 × 0.50mm |
| 推荐 PCB Layout 宽度 | 16.80mm |
| 推荐工艺 | THR / Pin-in-Paste |
JXF0-5011NL 使用 Green-Yellow / Green-Yellow 双 LED。
| LED参数 | 规格 |
|---|---|
| Green 波长 | 568nm |
| Yellow 波长 | 585nm |
| 典型亮度 | 8–12mcd @ 20mA |
| 视角 | 100° |
| 反向电压 | 5V Max. |
JXF0-5011NL 面向工业 Ethernet 设备，工作温度范围为： -40°C ~ +85°C
主要材料包括：
