Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: UL,ROHS,Reach,ISO
产品型号: JXF0-5012NL
Payment & Shipping Terms
最小订货量: 免费样品
价格: 据量
包装: 托盘包装
交货周期: 现货
供货能力: 每月可供500万件
产品型号: |
JXF0-5012NL |
产品类型: |
5GBase-T RJ45 集成连接器 |
端口数量: |
1×1 |
数据速率: |
5 Gbps |
PoE 支持: |
4-Pair PoE |
PoE 功率: |
90W |
PoE 电流: |
900mA @ 57V DC |
LED: |
Green-Yellow / Green-Yellow |
网络标准: |
符合 IEEE 802.3bz 5GBase-T 设计要求 |
PHY 侧 EMI Choke: |
3W PHY-side EMI Choke |
安装方式: |
通孔（Through-Hole） |
焊接方式: |
THR / Pin-in-Paste 兼容 |
隔离耐压: |
2250VDC / 60秒 |
接触镀层: |
30µin 金镀层（约0.76µm） |
产品型号: |
JXF0-5012NL |
产品类型: |
5GBase-T RJ45 集成连接器 |
端口数量: |
1×1 |
数据速率: |
5 Gbps |
PoE 支持: |
4-Pair PoE |
PoE 功率: |
90W |
PoE 电流: |
900mA @ 57V DC |
LED: |
Green-Yellow / Green-Yellow |
网络标准: |
符合 IEEE 802.3bz 5GBase-T 设计要求 |
PHY 侧 EMI Choke: |
3W PHY-side EMI Choke |
安装方式: |
通孔（Through-Hole） |
焊接方式: |
THR / Pin-in-Paste 兼容 |
隔离耐压: |
2250VDC / 60秒 |
接触镀层: |
30µin 金镀层（约0.76µm） |

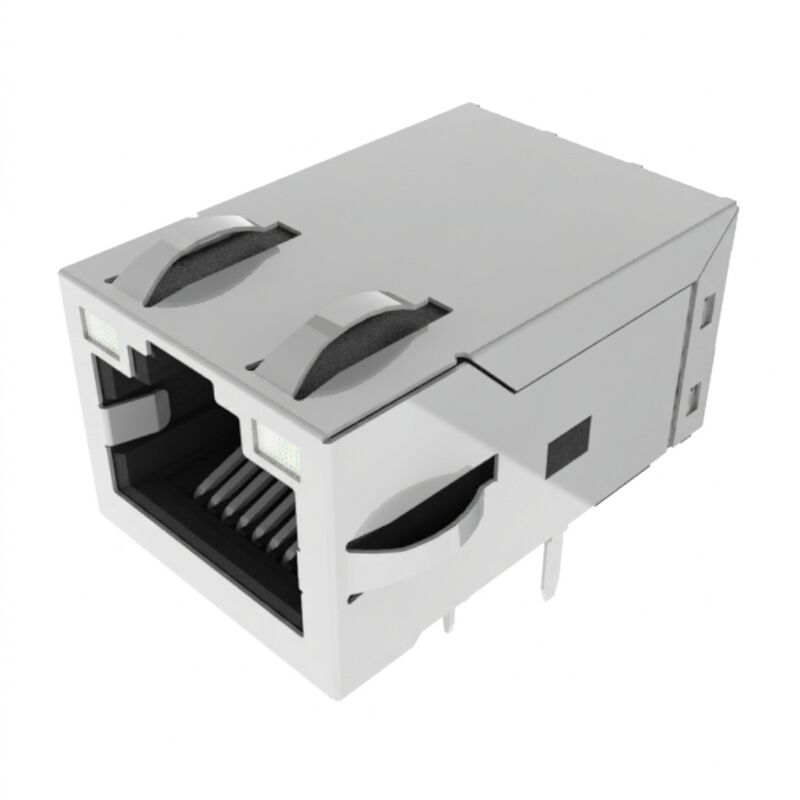

JXF0-5012NL 是工业级单口 5G 高速网络变压器集成连接器（ICM / MagJack）。该器件专为兼具高速数据吞吐与大功率供电的严苛工业场景打造，严格符合 IEEE 802.3bz（5GBase-T）及 IEEE 802.3bt Type 4（90W PoE++）标准，支持 4 对线缆满载 900mA @ 57VDC（连续 90W） 供电输出。
器件内部集成了精密变压器线圈、电容网络及位于 PHY 侧的 3 线（3W）共模扼流圈，在抑制强电磁干扰（EMI）的同时有效杜绝直流偏置导致的磁芯饱和。采用耐高温热塑性塑胶（UL 94V-0）与特殊引脚结构，完全支持 通孔回流焊（Pin-in-Paste / THR） 贴片工艺，湿敏等级达到最高 MSL 1，支持 -40°C 至 +85°C 宽温工作，是工业边缘计算、Wi-Fi 6/6E 工业 AP、高带宽 PTZ 监控摄像机及自动化工控网关的理想选择。
| 参数 | 规格 |
|---|---|
| 产品型号 | JXF0-5012NL |
| 产品系列 | PulseJack JXF0 |
| 产品类型 | RJ45 MagJack / Integrated Connector |
| 端口数量 | 1×1 |
| 数据速率 | 5GBase-T |
| RJ45 接口 | 8P8C |
| LED | 有 |
| LED 配置 | Green-Yellow / Green-Yellow |
| Port Orientation | Tab Up |
| 安装方式 | Through Hole |
| 结构方向 | 90° Right Angle |
| 屏蔽 | Shielded |
| EMI | EMI Fingers / Top & Sides |
| PoE | 支持 |
| PoE 类型 | 4-Pair PoE |
| PoE 电流 | 900mA |
| PoE 功率 | 90W |
| 工作温度 | -40°C ~ +85°C |
| 隔离耐压 | 2250VDC / 60 sec |
| RoHS | 符合 |
| PCB 工艺 | Through-Hole Reflow / Pin-in-Paste 兼容 |
| 包装 | Tray，50 pcs/full tray |
JXF0-5012NL 采用 Side Entry + Right Angle + Tab Up 结构。
| 机械参数 | 规格 |
|---|---|
| 宽度 | 16.80 mm |
| 长度 | 25.53 mm |
| 高度 | 13.50 mm |
| PCB 下方引脚长度 | 3.20 mm |
| 建议 Panel Cutout | 17.82 × 14.01 mm |
| Signal Pin Size | 0.45 × 0.35 mm |
| Signal Hole | Ø0.89 mm |
| Fixed Hole | Ø3.25 mm |
设计 RJ45 面板时，还应额外考虑插头空间、线缆弯曲半径以及邻近器件间隙。
| 参数 | JXF0-5012NL |
|---|---|
| 网络速率 | 5GBase-T |
| 插入损耗 | -1.0 / -1.5dB Max. |
| 回波损耗 1–40MHz | -24dB Min. |
| 回波损耗 40–100MHz | -19dB Min. |
| 回波损耗 100–250MHz | -14dB Min. |
| 串扰 10–125MHz | -30dB Typ. |
| 串扰 125–250MHz | -20dB Typ. |
| 共模抑制 10–125MHz | -35dB Min. |
| 共模抑制 125–250MHz | -30dB Min. |
| 共模抑制 250–400MHz | -25dB Min. |
| 变压器隔离 | 2250VDC / 60s |
JXF0-5012NL 是该系列的高功率 PoE 配置，支持：
4-Pair PoE 通过四对双绞线同时参与供电，相比传统 2-Pair PoE 具有更高的功率承载能力。
| 项目 | 参数 |
|---|---|
| PoE | 支持 |
| 供电方式 | 4-Pair |
| 最大连续电流 | 900mA |
| 测试/工作电压 | 57V DC |
| 功率等级 | 90W |
需要注意，JXF0-5012NL 是 PoE-capable RJ45 MagJack，而不是完整的 PoE 电源模块。
完整 PoE 系统通常仍需要根据设计架构配置：
因此，90W 应理解为该器件在规定条件下的 PoE 承载能力，而不能直接理解为“使用该 RJ45 后整机一定可以输出 90W”。
JXF0-5012NL 是通孔回流焊（Through-Hole / THR / Pin-in-Paste ） 类型。
根据机械图纸，其 PCB 设计需要关注：
| 项目 | 规格 |
|---|---|
| Signal Terminal | 0.45 × 0.35 mm |
| PCB Signal Hole | Ø0.89 mm |
| Fixed Hole | Ø3.25 mm |
| Positioning Reference | 16.80 mm |
| Stand-off | 有 |
