Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: SM13072APEL
Payment & Shipping Terms
最小订货量: 600 pcs
价格: 据量
包装: Tape & Reel
交货周期: 库存或者一周左右
付款条款: T/T,,Western Union
供货能力: 4KK / 月
产品型号: |
SM13072APEL |
以太网速率: |
10/100 Base-T |
OCL: |
350μH Min. |
集成 CMC: |
Yes |
隔离: |
1500Vrms / 2250VDC |
封装: |
16-Pin SOIC |
安装方式: |
SMD |
工作温度: |
-40~+125°C |
结构: |
Potted |
规格书、3D图: |
可提供 |
车规认证: |
AEC-Q200 |
环保: |
RoHS |
产品型号: |
SM13072APEL |
以太网速率: |
10/100 Base-T |
OCL: |
350μH Min. |
集成 CMC: |
Yes |
隔离: |
1500Vrms / 2250VDC |
封装: |
16-Pin SOIC |
安装方式: |
SMD |
工作温度: |
-40~+125°C |
结构: |
Potted |
规格书、3D图: |
可提供 |
车规认证: |
AEC-Q200 |
环保: |
RoHS |

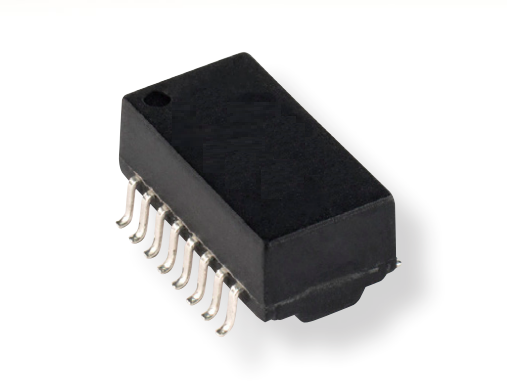

SM13072APEL 是一款专为汽车电子系统及严苛工业通信环境打造的表面贴装（16-Pin SOIC）分立式 10/100 Base-T 单口以太网网络隔离变压器模块。器件采用高可靠性灌封（Potted）结构与自动化高密度绕线工艺，内部集成了对称的发送（TX）与接收（RX）1:1 隔离变压器，并在网线侧直接内置共模扼流圈（CMC）。具备极高的差分转共模抑制能力（DCMRR: -35 dB）与 1500 Vrms / 2250 Vdc 双重介电隔离耐压，确保设备在复杂电磁干扰与高低温交变冲击下的通信零丢包。
| 关键参数 | 规格指标 | 硬件选型与工程优势 |
| 以太网传输速率 | 10/100 Base-T (百兆以太网) | 兼容 10 Mbps 与 100 Mbps 自适应局域网与总线网关 |
| 工作与存储温区 | -40 °C 至 +125 °C | AEC-Q200 车规级，满足汽车发动机舱与高温工业控制箱工况 |
| 匝数比 (Turns Ratio) | 1 : 1 (TX) / 1 : 1 (RX) ±2% | 对称拓扑，无缝匹配电压驱动型与电流驱动型以太网 PHY 芯片 |
| 开路电感量 (OCL) | 350 μH 最小值 (@ 100 kHz, 0.1 V, 8 mA 偏置) | 在 8mA 直流不平衡偏置电流下磁芯不饱和，确保长距通信稳定性 |
| 高压隔离耐压 (Hi-Pot) | 1500 Vrms / 2250 Vdc (@ 1mA, 60秒) | 隔离网线侧高压浪涌、静电放电（ESD）及接地电位差 |
| 漏电感 (Leakage Ind.) | 0.5 μH 最大值 (TD-TX / RD-RX 短接) | 自动化绞线工艺，漏感极低，脉冲上升沿陡峭、信号抖动小 |
| 封装与结构形式 | 16-Pin SOIC 表面贴装 (SMD)，灌封型 (P) | 环氧树脂严密封装，优异的防潮、耐振动冲击性能 |
| 标准包装规格 | 13 英寸编带卷装 (600 pcs/盘) | 适配高速自动化 SMT 贴片机吸嘴取料 |
| 参数 | 尺寸 |
|---|---|
| 本体长度 | 12.80 ±0.25 mm |
| 本体宽度 | 6.90 ±0.25 mm |
| 引脚总宽度 | 9.50 ±0.25 mm |
| 封装高度 | 5.65 ±0.25 mm |
| 引脚间距 | 1.27 ±0.05 mm |
| 引脚宽度 | 0.46 ±0.05 mm |
| 排间中心距 | 8.89 ±0.25 mm |
| 电气参数 | 测试条件 | 规格 |
|---|---|---|
| TX Turns Ratio | 100kHz, 0.1V | 1:1 ±2% |
| RX Turns Ratio | 100kHz, 0.1V | 1:1 ±2% |
| OCL 开路电感 | 100kHz, 0.1V, 8mA DC Bias | 350μH Min. |
| Leakage Inductance | 100kHz, 0.1V | 0.5μH Max. |
| Winding Capacitance | 100kHz, 0.1V | 35pF Max. |
| DCR，TD & RD | 芯片侧 | 1.4Ω Max. |
| DCR，TX & RX | 线缆侧 | 1.0Ω Max. |
| Insertion Loss | 1~100MHz | -1.1dB Max. |
| Return Loss | 1~40MHz，100Ω | -16dB Min. |
| Return Loss | 40~100MHz | -10 + 20log(f/80MHz) dB Min. |
| Crosstalk | 1~60MHz | -40dB Min. |
| Crosstalk | 60~100MHz | -35dB Min. |
| CMR | 1~60MHz | -37dB Min. |
| CMR | 60~100MHz | -30dB Min. |
| DCMRR | 30MHz / 60MHz | -35dB Min. |
| Hi-Pot | 1mA，60s | 1500Vrms / 2250Vdc |
1. PHY 芯片中心抽头（Center Tap）连接规则
2. Bob Smith阻抗匹配设计
网线侧次级中心抽头（Pin 10 与 Pin 15）属于浮地状态，必须各串联一颗 75 Ω（±1%）金属膜电阻**，汇聚后连接至一颗 **1000 pF / 2 kV 高压安规陶瓷电容**，电容另一端接至系统外壳大地（Chassis Ground），以消除双绞线共模驻波并满足 EMC 辐射测试。
3. 隔离带走线净空区
变压器正下方所有 PCB 信号层与电源/地平面**严禁走线与铺铜，应做完整的挖空 Slotting 处理。
初级（PHY 芯片地）与次级（RJ45 机壳地）之间应保持至少 2.5 mm 的物理爬电距离，以保证 1500 Vrms 的绝缘耐压有效隔离。
对于 10/100 Base-T Ethernet 接口，典型信号链为：Ethernet PHY → SM13072APEL → RJ45 / Network Cable
PCB 设计过程中建议重点确认：
TX 和 RX 差分信号应保持清晰、连续的布线结构，并根据 PHY 和 PCB 的参考设计进行阻抗控制。
SM13072APEL 的 TD/RD 为芯片侧信号，TX/RX 为网络线缆侧信号。替代器件必须确认两侧定义是否一致。
CT 并不是普通 NC 引脚。其实际连接方式应依据具体 PHY/reference design。
不要使用普通 SOIC-16 footprint 直接替代。应依据 SM13072APEL 的 Recommended Layout 检查 pad geometry 和 row spacing。
至少需要比较：Turns Ratio → OCL → Leakage Inductance → DCR → Insertion Loss → Return Loss → Crosstalk → CMR → Isolation → Footprint
SM13072APEL 主要用于 10/100 Base-T LAN/Ethernet 接口。
典型应用包括：
答：该型号最大的技术壁垒在于其通过了严苛的 AEC-Q200 车规级认证，并支持 -40 °C 至 +125 °C 的超宽工作温区。非常适合车载 T-Box、车载 OBC/BMS 通信、电机驱动器、工业自动化 PLC、高温光伏逆变器及恶劣室外远程以太网节点。
答：不推荐直接使用。SM13072APEL 为标准信号级脉冲变压器，初次级直流电阻较低（1.0~1.4 Ω），主要用于数据信号的隔离传输。若用于标准 IEEE 802.3af/at PoE 供电系统，变压器内部微细漆包线无法长期承受数百毫安的直流偏置电流。如需 PoE 方案，请联系我司销售推荐专用的 PoE 网络变压器型号。
答：在双绞线实际工程应用中，双绞导线长度不对称或终端阻抗偏差容易产生直流不平衡电流。Bourns 标称在施加 8 mA 直流偏置下，开路电感量依然保持 ，确保磁芯在高负荷通信或地电位差工况下不会发生磁饱和，避免传输误码。
答：针对工程研发阶段，我司设有快速打样通道，常备工程验证散料与整盘库存，支持 24 小时内顺丰发货；常规大批量（SPQ: 600 pcs/盘）交期稳定在 2~4 周，相比原厂长周期订货具备显著的本土供应链响应速度。
