Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: 0826-1X1T-GH-F
Document: LPJK6064AONL.pdf
Payment & Shipping Terms
最小订货量: 500 / 1000
价格: 据量
包装: 50pcs/盘,1200pcs/箱
交货周期: 库存或者三到四周
付款条款: T/T,,Western Union
供货能力: 2KK / Month
型号: |
LPJE160HENL |
种类: |
RJ45插头/插座 |
滤波器(变压器): |
无 |
应用范围: |
通讯 |
免费样品: |
可提供 |
规格书: |
可提供 |
3D图: |
可提供 |
屏蔽: |
带屏蔽 |
安装类型: |
通孔插针焊接 |
工作温度: |
-40℃ ～ +85℃（工业级宽温） |
型号: |
LPJE160HENL |
种类: |
RJ45插头/插座 |
滤波器(变压器): |
无 |
应用范围: |
通讯 |
免费样品: |
可提供 |
规格书: |
可提供 |
3D图: |
可提供 |
屏蔽: |
带屏蔽 |
安装类型: |
通孔插针焊接 |
工作温度: |
-40℃ ～ +85℃（工业级宽温） |

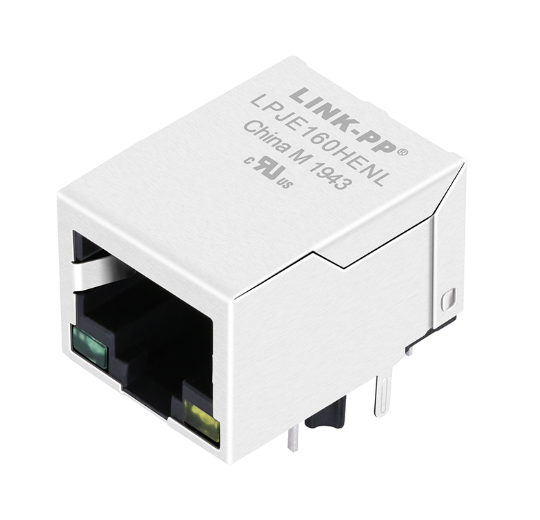

LINK-PP LPJE160HENL 是一款工业级单端口（1×1）屏蔽型 RJ45 直通式模块化插座（Modular Jack，无内置网络变压器）。该插座采用 开口朝下（Tab-Down / 弹片朝下） 安装结构，内部集成左绿、右黄状态指示 LED，整机进深仅为 21.30 mm，较传统带变压器的 MagJack 缩短了 30% 以上的板面占用深度。
该器件具备 1000V AC 介电强度耐压，触点采用高可靠磷青铜镀闪金工艺，工作温度覆盖 -40°C 至 +85°C 工业级宽温，插拔寿命达 750 次以上，外壳阻燃等级达 UL 94V-0 并已取得美国 UL 安全认证（档案号：File E484635）。专为采用板载分立网络变压器的高隔离以太网设计，以及借用 RJ45 物理接口的 RS-485、RS-232、CAN 总线、DMX-512、Modbus 及工业音频通信 场景打造。
| 参数维度 | 规格指标 | 行业标准与工程说明 |
| 原厂品牌 | LINK-PP INT'L TECHNOLOGY CO., LIMITED | 图纸编号：LP09102425 (版本：Rev. A) |
| 标准料号 (MPN) | LPJE160HENL | 环保无铅，符合 RoHS 规范 (2011/65/EU) |
| 产品类型 | RJ45 模块化插座（直通插座 / 母座） | 无内置变压器 (Without Magnetics) |
| 性能类别 (Category) | 超五类 (CAT 5e) | 搭配板载分立变压器支持百兆/千兆传输 |
| 接口形态 (P/C) | 8P8C (8 Positions 8 Contacts) | 8 根信号接触针 + 4 根 LED 插针 |
| 卡勾/弹片方向 | 卡勾朝下 (Tab-Down / Latch-Down) | 适合面板上方空间受限或特定拔插设计 |
| 安装焊接方式 | 通孔插针 (Through-Hole Mount / THT) | 插针焊接长度：3.20 mm |
| 外形尺寸 | 宽 15.80mm × 板上高 13.70mm × 深 21.30mm | 浅进深设计，适合紧凑型机箱 |
| 接触端子材质 | 磷青铜 (Phosphor Bronze) 圆针，直径 Ø0.46 mm | 底层镀镍，接触区域镀闪金 (Gold Flash) |
| 金属屏蔽外壳 | 0.20 mm 厚度铜合金镀镍 (Copper Alloy) | 带侧边弹片与接地脚，提供全面 EMI 屏蔽 |
| 塑胶绝缘胶芯 | 黑色热塑性工程塑料 PBT | 最高阻燃等级 UL 94V-0 |
| 插拔机械寿命 | ≥ 750 次插拔循环 (750 Cycles MIN.) | 符合 FCC Part 68 机械尺寸规范 |
| 安全认证 | UL 认证（档案号：File Number E484635） | 权威安全认证，支持出口全球市场 |
| 电气特性 | 参数数值 | 测试条件与判定规范 |
| 额定工作电压 | 125 V AC | 额定工作电压范围 |
| 额定工作电流 | 1.5 A | 连续最大承载电流 |
| 接触电阻 (Contact Resistance) | ≤ 50 mΩ (最大值) | 保证长期低阻抗信号接触 |
| 绝缘电阻 (Insulation Resistance) | ≥ 500 MΩ (最小值) | @ 500 V DC 兆欧表测试 |
| 介电耐压强度 (Dielectric Strength) | 1000 V AC (50Hz 或 60Hz) | 持续 1 分钟（耐压无飞弧击穿） |
为彻底避免 PCB Layout 工程师画错驱动极性，引脚极性与光电参数如下定义：
左侧绿灯 (LEFT GREEN) 右侧黄灯 (RIGHT YELLOW)
引脚 9 为正极 (+) 引脚 11 为正极 (+)
┌───▲───┐ ┌───▲───┐
│ │ │ │
└───┬───┘ └───┬───┘
引脚 10 为负极 (-) 引脚 12 为负极 (-)
| 指示灯通道 | 发光颜色 | 主波长 | 正向压降典型值 | 最大反向漏电流 | 引脚极性定义 |
| LED 1 (左侧) | 绿光 (Green) | 565 nm | 1.8 V ~ 2.1 V | 10 µA Max. (@ VR=5VVR=5V) | 引脚 9 (+) / 引脚 10 (-) |
| LED 2 (右侧) | 黄光 (Yellow) | 585 nm | 1.8 V ~ 2.1 V | 10 µA Max. (@ VR=5VVR=5V) | 引脚 11 (+) / 引脚 12 (-) |
1. 工业非以太网总线 (RS-485 / CAN / Modbus / DMX-512)
传统 MagJack 内部变压器会隔绝直流与低频，导致串口总线瘫痪。 LPJE160HENL 为直通导体，完美透传 RS485 差分电平与直流供电。
2. 医疗与超高压隔离以太网方案 (分立式磁设计)
当整机需要满足 4kV~6kV 增强医疗绝缘耐压时，MagJack 无法满足。工程师可将超高压分立变压器置于板内，前端搭配纯 RJ45 插座。
3. 极致紧凑的 21.30mm 浅进深空间
较标准 MagJack (>32mm) 节约超过 10mm 进深，有效避免与板内 主控芯片散热片或背板电池发生物理机械干涉。
因网线水晶头卡扣朝向 PCB 板面，建议 PCB 边缘与机箱底板之间保留至少 3.0 mm 的垂直净空，以便手指能够自如按压水晶头塑料弹片完成插拔，防止卡死。
答： LPJE160HENL 属于“纯物理连接器（Modular Jack）”，内部没有任何网络变压器或共模电感。如果您的电路用于普通以太网，板子上必须额外放置独立的分立网络变压器；如果您的电路是传输 RS-485、CAN 总线或纯直流供电，则必须使用这类无变压器的直通插座。
答： 根据官方图纸 LP09102425：
答： 在许多导轨式工业计算机或机架式设备中，RJ45 网口上方通常紧贴着机箱外壳顶盖或显示按键面板。若采用 Tab-Up 结构，水晶头的弹片向上可能会顶到机箱造成干涉；采用 Tab-Down 结构则将扣位转向下方，为顶部留出平整的结构安装间隙。
