Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: LPJD4536BHNL
Document: LPJD4536BHNL.pdf
Payment & Shipping Terms
最小订货量: 免费样品
价格: 据量
包装: 托盘包装
交货周期: 3-5个工作日
付款条款: 支持支付宝
供货能力: 5KK/每月
编号: |
LPJD4536BHNL |
制造商: |
LINK-PP |
产品类别: |
磁性 RJ45 连接器 / 带变压器网口 |
网络速率: |
千兆 |
端口数量: |
单口 |
安装类型: |
通孔直插式 |
接口方向: |
180° 垂直 / 顶部插入 |
屏蔽类型: |
带屏蔽，无EMI弹片 |
指示灯: |
左侧：绿色 ；右侧：黄色 |
端子镀层: |
6 µin 镀金 |
电感量: |
≥ 350µH (带 8mA DC 偏置) |
耐压隔离: |
1500 Vrms |
工作温度: |
-40℃ ~ +85℃ |
阻燃等级: |
UL 94V-0 |
编号: |
LPJD4536BHNL |
制造商: |
LINK-PP |
产品类别: |
磁性 RJ45 连接器 / 带变压器网口 |
网络速率: |
千兆 |
端口数量: |
单口 |
安装类型: |
通孔直插式 |
接口方向: |
180° 垂直 / 顶部插入 |
屏蔽类型: |
带屏蔽，无EMI弹片 |
指示灯: |
左侧：绿色 ；右侧：黄色 |
端子镀层: |
6 µin 镀金 |
电感量: |
≥ 350µH (带 8mA DC 偏置) |
耐压隔离: |
1500 Vrms |
工作温度: |
-40℃ ~ +85℃ |
阻燃等级: |
UL 94V-0 |

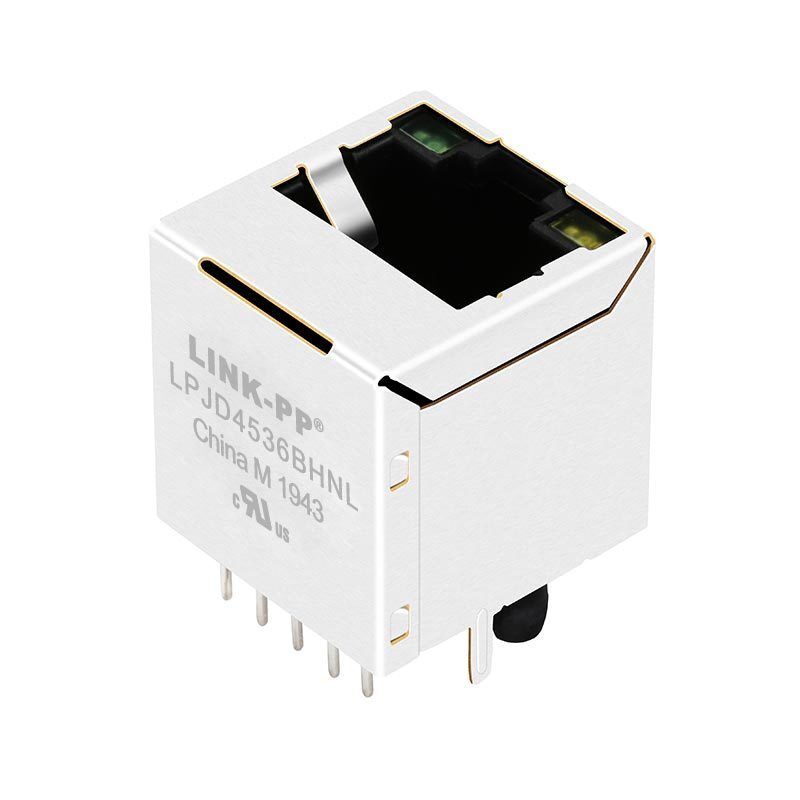

LINK-PP LPJD4536BHNL 是一款高性能的垂直立式 (180度顶部插入) RJ45 磁性连接器，专为高速千兆以太网 (1000 Base-T) 应用设计。通过采用垂直插入设计，该连接器能够大幅节省 PCB 的横向空间，是高密度网络交换机、工控机及多层堆叠主板 (LOM) 的理想选择。
该产品专为严苛环境打造，支持 -40℃ 至 +85℃ 的工业级宽温运行。外壳采用 SUS201 不锈钢屏蔽层（无 EMI 弹片设计，适合平齐面板开孔），并已获得 UL 安全认证 (文件号 E484635)。完全符合 IEEE 802.3 标准，为您的工业通信和企业级网络硬件提供卓越的信号完整性与安全保障。
| 参数名称 | 规格描述 |
| 制造商 | LINK-PP |
| 产品型号 (MPN) | LPJD4536BHNL |
| 网络速率 | 1000 Base-T (千兆以太网) |
| 安装角度与方式 | 180° 垂直顶部插入 (Top Entry) / THT 通孔直插 |
| 工作温度 | -40℃ ~ +85℃ (工业级宽温) |
| 塑胶本体 | PBT 黑色，阻燃等级 UL94V-0 |
| 接触端子 | 磷青铜 (厚 0.35mm)，接触区 6µ" 镀金 |
| 屏蔽外壳 | SUS201 不锈钢 (厚 0.2mm)，无 EMI 弹片 |
| LED 指示灯 | 左侧：绿色 (565nm) | 右侧：黄色 (585nm) |
| 参数名称 | 规格描述 |
| 圈数比 (TX / RX) | 1CT : 1CT (±5%) |
| 电感量 (OCL) | 最小 350 µH (@ 100KHz, 0.1V, 8mA DC 偏置) |
| 耐压隔离 (HiPot) | 1500 Vrms (PHY 侧至线缆侧) |
| 插入损耗 | -1.2 dB Max (1-100MHz) |
| 回波损耗 (Min) | -16dB (1-30MHz) | -12dB (30-60MHz) | -8dB (80-100MHz) |
| 串扰与共模抑制 | 最小 -30dB (1-100MHz) |
A: 它采用 180度垂直 (Vertical) 安装设计，网线是从 PCB 板的顶部垂直向下插入的 (Top Entry)。
A: 支持。它的工作温度范围是 -40℃ 至 +85℃，完全满足工业级宽温运行标准。
A: 是的，LPJD4536BHNL 拥有美国 UL 认证，认证文件号为 E484635，确保了产品的电气安全性。
A: 无弹片设计的屏蔽壳表面更加平整，适合那些机箱面板开孔公差较小，或者不需要连接器外壳与设备机壳面板直接发生弹性接触的结构设计。
