Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: HC-WK88-H16-DB
Payment & Shipping Terms
最小订货量: 1200
价格: 工厂价
包装: 50pcs/盘,1200pcs/箱
交货周期: 现货
付款条款: T/T
供货能力: 3000K-PCS/月
编号: |
HC-WK88-H16-DB |
端口数量: |
1 |
安装方式: |
直插 / 卧式 |
屏蔽类型: |
带屏蔽 |
免费样品: |
可提供 |
指示灯: |
左黄 / 右绿 |
端子电镀: |
镀金 |
工作温度: |
-25℃ ~ +70℃ |
编号: |
HC-WK88-H16-DB |
端口数量: |
1 |
安装方式: |
直插 / 卧式 |
屏蔽类型: |
带屏蔽 |
免费样品: |
可提供 |
指示灯: |
左黄 / 右绿 |
端子电镀: |
镀金 |
工作温度: |
-25℃ ~ +70℃ |

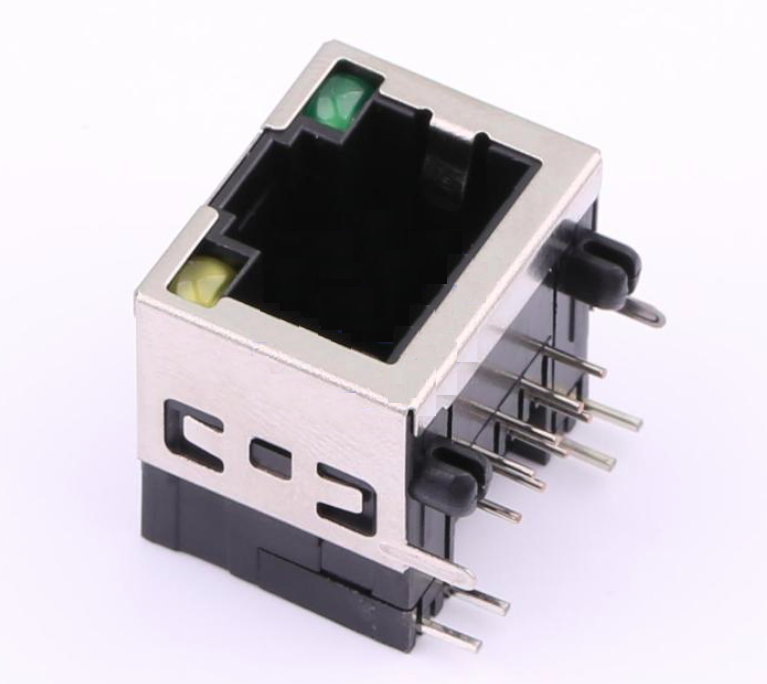

HC-WK88-H16-DB 是一款高可靠性的单口 RJ45 网络插座 (Network Socket)，专为标准局域网 (LAN) 和数据通信设备设计。该产品采用 90度卧式 (Right Angle) 结构与 THT 通孔直插 安装方式，尺寸紧凑（15.50 x 16.40 x 13.10 mm），完美适配标准 1.60mm 厚度的 PCB 板。
为了应对复杂的电磁环境，HC-WK88-H16-DB 配备了整体镀镍的不锈钢 (SUS) 屏蔽外壳，能有效抵御电磁干扰 (EMI)。同时，接口自带状态指示灯（左黄、右绿），便于用户直观地观测网络连接与数据传输状态。凭借其坚固的 PBT 阻燃胶壳和底镍镀金的磷青铜端子，该连接器可提供至少 750 次的插拔寿命，是路由器、工控机、智能家居及通信基站等设备的理想网络接口方案。
| 参数名称 | 规格描述 |
| 产品型号 (MPN) | HC-WK88-H16-DB |
| 连接器类型 | RJ45 母座 / 网络插座 (RJ45 Jack) |
| 端口数量 | 1 口 (单口 / 1x1) |
| 安装方式 | 通孔直插式 (Through Hole / THT), 卧式直角 (Right Angle) |
| 外观尺寸 (长x宽x高) | 15.50 mm × 16.40 mm × 13.10 mm |
| 推荐 PCB 板厚度 | 1.60 mm |
| 插拔力 | 最大 25N (25N Max) |
| 保持力 | 最小 50N (50N Min) |
| 机械寿命 (插拔次数) | 最少 750 次循环 |
| 部件名称 | 材质与表面处理工艺 |
| 塑胶本体 (Housing) | PBT 材质，黑色 |
| 接触端子 (Contact) | 磷青铜 (Copper Alloy)，线径 Φ0.46±0.02mm，表面底镍镀金 |
| 金属外壳 (Shield/Shell) | 不锈钢 (SUS)，表面整体镀镍 (Ni over all) |
HC-WK88-H16-DB 凭借其高性价比和稳定的性能，广泛应用于各类电子设备的网络接口：
为确保该网络插座在您的硬件项目中发挥最佳性能，PCB 硬件工程师在布板与生产时请注意以下几点：
A: 该 RJ45 插座的工作温度范围为 -25°C 至 +70°C，能够满足绝大多数室内商用及轻工业环境的使用需求。
A: 是的，带有网络状态指示灯。从接口正面看，左侧为黄色 (Yellow) LED，右侧为绿色 (Green) LED。
A: 不会。它的金属外壳采用的是不锈钢 (SUS) 材质，并且表面进行了整体镀镍处理，通过了 12 小时的盐雾测试，具有极好的防锈和抗腐蚀能力。
A: 它的接触端子采用磷青铜镀金工艺，符合 FCC 规范，经过严格的机械寿命测试，支持最少 750 次的插拔循环。
A: 支持。其 PBT 胶壳具备优异的耐焊接热性能，可承受 260°C 的波峰焊高温长达 10 秒，非常适合 EMS 代工厂的批量 THT 插件焊接工艺。
