Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: LPJG0801ABNL
Document: LPJG0801ABNL.pdf
Payment & Shipping Terms

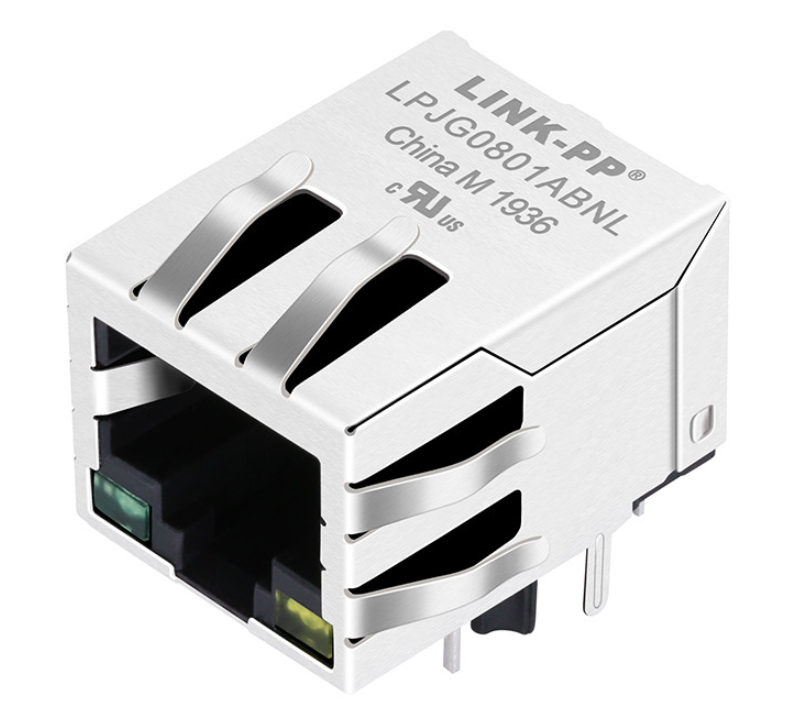

LPJG0801ABNL 是一款高性能的单端口 (1x1) 90度卧式 RJ45 母座连接器，专为千兆以太网 (10/100/1000 Base-T) 通讯应用而设计。该产品将标准 RJ45 接口与网络隔离变压器 (Magjack) 完美集成，并内置 4 组 75Ω 匹配电阻及 1000pF/2KV 高压隔离电容（Bob Smith 端接），有效节省 PCB 板载空间并简化电路设计。
为应对严苛的电磁环境，其外部配备了坚固的 SUS 304 不锈钢屏蔽壳，并带有 EMI 屏蔽弹片，极大提升了设备的抗干扰能力。产品自带绿色/黄色状态指示灯，全面符合 RoHS 环保指令及 IEEE 802.3 规范，并获得 UL 认证 (文件号: E484635)，是主流桌面级与企业级网络通讯硬件的理想选型。
| 参数 | 规格 |
|---|---|
| 产品型号 | LPJG0801ABNL |
| 产品类型 | 千兆 RJ45 集成网络变压器（RJ45 MagJack） |
| 传输速率 | 10/100/1000BASE-T（千兆以太网） |
| 网络应用 | 非 PoE 以太网（Non-PoE） |
| 端口配置 | 1×1 单端口 |
| 接口类型 | RJ45 母座（10P8C） |
| 触点数量 | 10P8C（8 芯网络接口） |
| 安装方式 | 通孔插装（THT / Through Hole） |
| 安装方向 | 90° 卧式侧插（直角安装） |
| PCB 安装形式 | Side Entry（侧插式） |
| 卡扣方向 | 卡扣朝下（Latch Down） |
| 磁性器件 | 内置千兆网络变压器（Integrated Magnetics） |
| EMI 屏蔽结构 | 全金属屏蔽外壳，带 EMI 屏蔽弹片（EMI Spring Finger） |
| LED 指示灯 | 左绿色 / 右黄色 |
| 适用标准 | IEEE 802.3（10/100/1000BASE-T） |
| 典型应用 | 交换机、路由器、主板板载网卡（LOM）、宽带终端、工业以太网设备 |
| 参数 | 尺寸 |
|---|---|
| 宽度（Width） |
15.94 mm |
| 高度（Height） | 13.30 mm（不含引脚） |
| 深度（Depth） | 21.25 mm |
| 安装方式 | Through Hole |
| 安装方向 | Right Angle（Side Entry） |
产品采用标准化 PCB Footprint，可方便替换同类千兆 RJ45 MagJack，降低硬件开发难度。
| 参数 | 规格 |
|---|---|
| 支持标准 | 1000BASE-T |
| 匝数比 | 1CT:1CT ±5% |
| 开路电感（OCL） | ≥350 μH（100kHz，0.1V，8mA DC Bias） |
| 隔离耐压 | 1500Vrms（PHY Side ↔ Line Side） |
| 插入损耗 | ≤1.2dB（1～100MHz） |
| 回波损耗 |
≥16dB（1～30MHz） ≥12dB（30～60MHz） ≥10dB（60～80MHz） ≥8dB（80～100MHz） |
| 串扰（Cross Talk） | ≥30dB（1～100MHz） |
| 共模抑制比（CMR） | ≥30dB（1～100MHz） |
| Bob Smith 网络 | 内置 4×75Ω 电阻 + 1000pF/2KV 高压电容 |
| 工作温度 | 0℃～+70℃ |
| 项目 | 规格 |
|---|---|
| 外壳 | PBT +30% 玻璃纤维，UL94V-0 阻燃 |
| 接触端子 | 磷青铜 C5210R-EH，厚度 0.35mm |
| 端子镀层 | 接触区镀金 ≥6μin |
| 焊脚 | 黄铜 C2680R-H，厚度 0.35mm |
| 金属屏蔽壳 | SUS304 不锈钢，厚度 0.20mm |
| EMI 弹片 | 集成 Spring Finger |
| 推荐焊接工艺 | 波峰焊，250℃ / 5 秒以内 |
