LPJ17206AGNL 2×1双口 RJ45连接器 10/100Base-T 带变压器及 EMI 屏蔽弹片

产品概述：

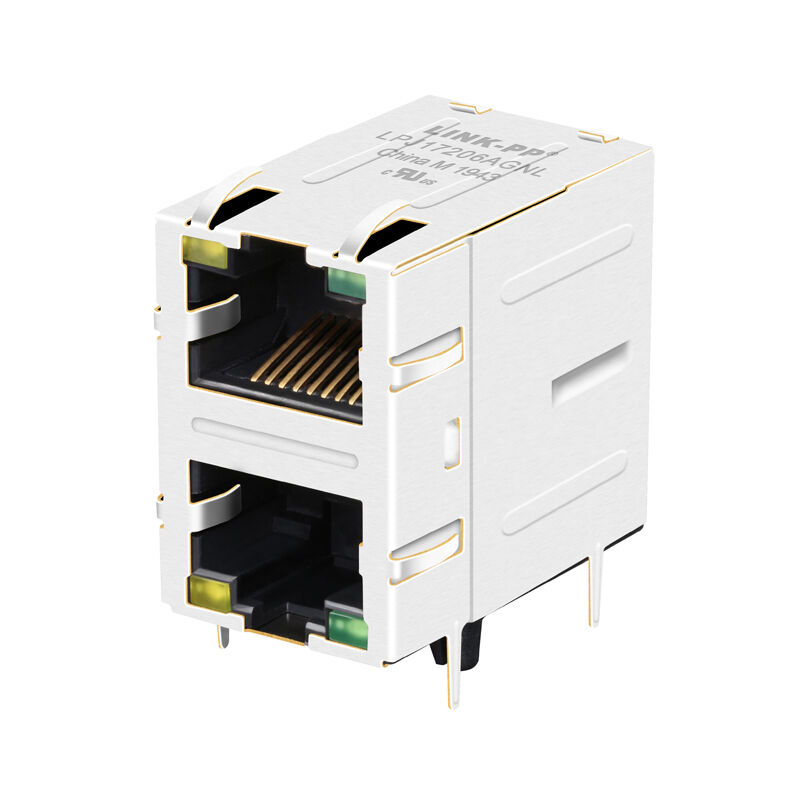

LPJ17206AGNL 是 LINK-PP 推出的一款专为百兆以太网 应用设计的 2×1 双口堆叠式 RJ45 集成网络变压器连接器。产品采用 90°直角侧插THT 通孔安装结构，将 RJ45 接口、网络隔离变压器、共模扼流圈、EMI 屏蔽弹片 以及 LED 状态指示灯 集成于单一连接器中，可有效减少外围磁性器件数量，优化 PCB 布局，并提升整机的电磁兼容性能。

LPJ17206AGNL 符合 IEEE 802.3 标准，支持 1500Vrms 隔离耐压，开路电感（OCL）≥350μH，并具备 -40℃～+85℃ 的工业级宽温工作能力，可满足工业自动化、通信设备、企业网络及嵌入式系统等对网络接口可靠性的严苛要求。

采用 2×1 双层堆叠结构，LPJ17206AGNL 能够在有限的设备前面板和 PCB 空间内提供两个独立的 RJ45 网络接口，非常适用于需要高端口密度设计的交换机、工业网关、网络安全设备及各类通信终端。

核心优势：

1. 高密度双层设计 (2x1): 上下堆叠式双端口配置，大幅提升 PCB 端口密度并节省布线空间。
2. 卓越的 EMI 屏蔽: 不锈钢外壳自带 EMI 屏蔽弹片，有效抑制电磁辐射与串扰。
3. 工业级可靠性: 支持 -40℃ 至 +85℃ 的超宽工作温度范围，适应严苛的工业及户外环境。
4. 优化的信号完整性: 内置 10/100Base-T 网络变压器，在 8mA 直流偏置下提供最小 350uH 开路电感 (OCL)，确保长距离稳定传输。
5. 权威安规认证: 完全符合 IEEE 802.3 规范，通过 UL 安全认证 (E484635)，并符合 RoHS 环保指令 (2011/65/EU)。

基本参数：

电气特性 (测试环境: 25℃)

▶ 匝数比 (误差范围 ±5%): 1CT:1CT
▶ 开路电感 (OCL): 最小 350uH (测试条件: 100KHz, 0.1V, 8mA 直流偏置)
▶ 插入损耗 (1-100MHz): 最大 -1.2 dB
▶ 回波损耗 (最小值):
    * 1 - 30MHz: -16 dB
    * 30 - 60MHz: -12 dB
    * 60 - 80MHz: -10 dB
    * 80 - 100MHz: -8 dB
▶ 串扰 (1-100MHz): 最小 -30 dB
▶ 共模抑制比 (1-100MHz): 最小 -30 dB
▶ 隔离耐压 (PHY 端至线路端): 1500Vrms
▶ 工作温度范围:** -40℃ 至 +85℃

机械结构与材料

LPJ17206AGNL 采用符合工业级应用要求的高品质材料与成熟制造工艺，兼顾优异的机械强度、电气性能及长期可靠性。产品可满足网络设备在长期运行、频繁插拔及复杂工业环境下的稳定使用需求，并适用于自动化波峰焊生产工艺。

应用领域

LPJ17206AGNL 具备高密度及高可靠性特点，广泛应用于以下通信与工控设备：

• 企业级网络设备: 网络交换机 (Switches)、集线器 (Hubs) 及企业级路由器
• 宽带通信设备: SOHO 宽带调制解调器 (ADSL Modems)
• 计算机硬件: 局域网主板内置接口 (LAN-on-Motherboard, LOM)
• 工业自动化: 工业控制主板、安防监控NVR网络录像机及物联网数据网关

常见问题（FAQ）

Q1：LPJ17206AGNL 支持哪些以太网标准？

A： LPJ17206AGNL 支持 IEEE 802.3 10Base-T 和 100Base-TX 网络标准，适用于10Mbps和100Mbps以太网通信应用。

Q2：LPJ17206AGNL 是否内置网络变压器？

A： 是。LPJ17206AGNL 属于 RJ45 集成网络变压器连接器，内部集成了网络隔离变压器（Isolation Transformer）及相关磁性器件，可减少外围LAN Transformer，提高PCB集成度，简化电路设计。

Q3：该产品支持 PoE（以太网供电）吗？

A： 不支持。LPJ17206AGNL 为 非PoE 型号，主要用于标准10/100Base-T数据通信应用。如项目需要支持 IEEE 802.3af、IEEE 802.3at 或 IEEE 802.3bt PoE 供电，请咨询 LINK-PP 获取对应的 PoE RJ45 连接器产品。

Q4：EMI 屏蔽弹片有什么作用？

A： EMI Spring Finger 用于增强 RJ45 金属屏蔽外壳与设备机箱之间的接地连接，可有效降低电磁辐射和外部电磁干扰，提升整机电磁兼容性能，帮助设备更容易通过 CE、FCC 等相关EMC测试，尤其适用于工业自动化、通信设备及企业级网络设备。

Q5：LPJ17206AGNL 的 LED 指示灯如何配置？

A： 本产品内置双 LED 状态指示灯：

• 左侧 LED： 黄色
• 右侧 LED： 绿色

LED 的具体功能（如 Link、Activity 或 Speed 指示）由系统设计和以太网 PHY 芯片配置决定，可根据实际应用进行定义。

Q6：LPJ17206AGNL 的工作温度范围是多少？

A： LPJ17206AGNL 支持 -40℃～+85℃ 的工业级宽温工作范围，可适用于工业控制、工业交换机、通信设备、智能制造、能源设备及其他恶劣环境下的网络应用。

Q7：LPJ17206AGNL 适用于哪些应用场景？

A： LPJ17206AGNL 广泛应用于需要 10/100Base-T 网络接口的设备，包括：

• 网络交换机
• 集线器
• SOHO 路由器及宽带调制解调器
• 工业交换机
• 工业控制器
• 工业计算机
• 嵌入式主板
• IoT 网关
• 网络安全设备
• 视频监控设备
• 智能终端及通信设备

Q8：LPJ17206AGNL 的安装方式是什么？

A： 本产品采用 THT）通孔安装，接口方向为 90°直角侧插，适合自动波峰焊工艺，可提供更高的机械强度和焊接可靠性，特别适用于工业及通信设备。

Q9：LPJ17206AGNL 是否符合国际认证和环保要求？

A： 是。LPJ17206AGNL 符合多项国际标准和认证要求，包括：

• IEEE 802.3 以太网标准
• UL 认证（File No. E484635）
• RoHS 2011/65/EU 环保指令
• UL94V-0 阻燃等级

能够满足全球网络设备及工业电子产品的设计和生产要求。

Q10：为什么选择 LPJ17206AGNL RJ45集成连接器 ？

A： LPJ17206AGNL 将 RJ45 接口、网络隔离变压器、EMI 屏蔽结构及 LED 指示灯 集成于一体，具有以下优势：

• 双口（2×1）堆叠式设计，提高端口密度
• 内置网络磁性器件，减少外围元件数量
• 简化 PCB 布线，降低 BOM 成本
• 1500Vrms 隔离耐压，提高接口安全性
• 工业级宽温设计（-40℃～+85℃）
• 带 EMI 屏蔽弹片，增强 EMC 性能
• 符合 IEEE 802.3、UL 及 RoHS 标准
• 适用于工业控制、网络通信及嵌入式系统等多种应用

凭借稳定的电气性能、可靠的工业级品质及成熟的制造工艺，LPJ17206AGNL 是 Fast Ethernet 双口 RJ45 接口设计的理想解决方案。
