Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: LPJK7403B97NL
Document: LPJK7403B97NL.pdf
Payment & Shipping Terms
最小订货量: 110
价格: 量大优惠
包装: 110pcs/卷,770pcs/箱
交货周期: 少量库存3天内发货
付款条款: T/T, MoneyGram, Western Union
供货能力: 5KK / 月
型号: |
LPJK7403B97NL |
类型: |
超薄RJ45连接器 |
传输速率: |
1000Base-TX 千兆 |
端口数量: |
单口 |
安装类型: |
THT 通孔插装 |
锁扣方向: |
锁扣朝上 |
屏蔽弹片: |
无弹片 |
LED 指示灯: |
左黄/绿双色，右绿色 |
触点配置: |
12P8C |
触点镀金厚度: |
6μ" 镀金 |
内置变压器: |
是 (带磁性元件) |
工作温度范围: |
工业级宽温 (-40℃ ~ +85℃) |
开路电感: |
350µH Min (@ 8mA DC Bias) |
隔离耐压: |
1500Vrms |
型号: |
LPJK7403B97NL |
类型: |
超薄RJ45连接器 |
传输速率: |
1000Base-TX 千兆 |
端口数量: |
单口 |
安装类型: |
THT 通孔插装 |
锁扣方向: |
锁扣朝上 |
屏蔽弹片: |
无弹片 |
LED 指示灯: |
左黄/绿双色，右绿色 |
触点配置: |
12P8C |
触点镀金厚度: |
6μ" 镀金 |
内置变压器: |
是 (带磁性元件) |
工作温度范围: |
工业级宽温 (-40℃ ~ +85℃) |
开路电感: |
350µH Min (@ 8mA DC Bias) |
隔离耐压: |
1500Vrms |

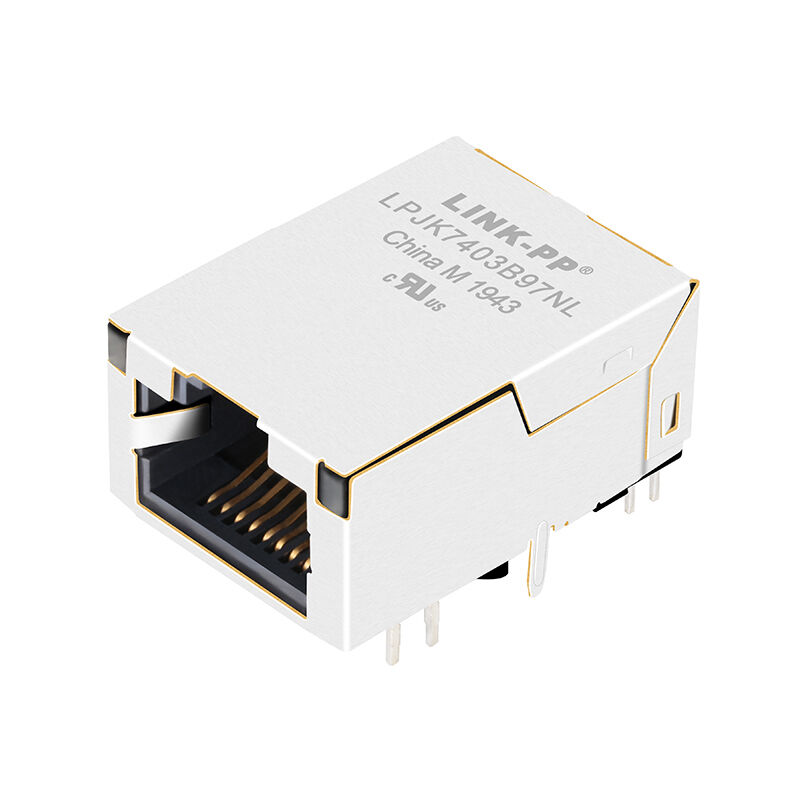

LINK-PP LPJK7403B97NL 是一款高性能 1000Base-TX 千兆 RJ45 磁性网络接口，支持 -40℃ 至 85℃ 工业级宽温运行，内置网络变压器。符合 IEEE 802.3 标准及 UL/RoHS 认证，是网络交换机、主板及 SOHO 路由器的理想选择。
LINK-PP LPJK7403B97NL 是一款高品质、单端口 (1x1) 的千兆 RJ45 磁性连接器 (Magjack)，专为 1000Base-TX 高速以太网应用而设计。该连接器内置网络变压器 (Integrated Magnetics)，能够有效提升信号完整性并抑制电磁干扰 (EMI)。其采用 90 度直角通孔插装设计，具备 -40℃ 至 +85℃ 的工业级宽温工作能力，并配备高识别度的自定义 LED 指示灯。LPJK7403B97NL 凭借其出色的稳定性和可靠性，成为通信设备、工业自动化及企业级网络硬件的理想接口解决方案。
1. 千兆传输: 专为 1000Base-TX 高速以太网应用优化。
2. 内置网络变压器: 具备 350uH 最小开路电感 (OCL) 及 8mA 直流偏置，确保数据传输的稳定性。
3. 工业级宽温: 适应 -40℃ 至 +85℃ 的严苛工作环境。
4. 优异的屏蔽性能: 采用 0.2mm 厚度的 SUS 304-1/2H 不锈钢外壳并镀镍，提供卓越的 EMI 屏蔽效果。
5. 权威认证: 符合 IEEE 802.3 规范，通过 UL 认证 (E484635) 并符合 RoHS 环保标准。
| 参数 | 规格 |
|---|---|
| 产品型号 | LPJK7403B97NL |
| 制造商 | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| 产品类型 | RJ45集成网络变压器连接器（MagJack） |
| 接口规格 | 12P8C（RJ45 Ethernet） |
| 传输速率 | 1000Base-TX（千兆以太网） |
| 端口数量 | 1×1单口 |
| 安装方式 | Through Hole（通孔） |
| 安装方向 | 90°直角（侧插式） |
| 卡扣方向 | Latch Up（卡扣向上） |
| PoE功能 | 不支持PoE |
| EMI弹片 | 无EMI Tabs |
| 左LED | 黄/绿双色（Pins 15、16、17） |
| 右LED | 绿色（Pins 13、14） |
| 工作温度 | -40℃～+85℃ |
LPJK7403B97NL按照25℃环境条件进行测试，其关键电气指标满足千兆以太网应用要求。
| 参数 | 规格 |
| 变比（±2%） | 1CT:1CT |
| 开路电感（OCL） | ≥350μH @100kHz，100mVrms，8mA DC Bias（0~70℃） |
| 插入损耗（0.5~100MHz） | ≤-0.8dB |
| 插入损耗（100~125MHz） | ≤-1.2dB |
| 回波损耗（0.5~40MHz） | ≥18dB |
| 回波损耗（50~100MHz） | ≥-[12-20LOG(f/80MHz)] dB |
| 串扰（0.5~40MHz） | ≥35dB |
| 串扰（40~100MHz） | ≥-[33-20LOG(f/50MHz)] dB |
| 共模抑制比（CMRR） | ≥30dB（0.5~100MHz） |
| 隔离耐压 | 1500Vrms（PHY端至线路端） |
| 工作温度 | -40℃～+85℃ |
1. 行业标准: 完全符合 IEEE 802.3 规范
2. 胶芯材质: 热塑性 PBT，阻燃等级符合 UL94V-0
3. 接触件与屏蔽材质: 高品质铜合金 (Copper alloy)
4. 屏蔽层电镀: 镀镍
5. 屏蔽层材质: SUS 304-1/2H 不锈钢，厚度 = 0.2mm
6. 触点电镀: 接触区域镀金，厚度至少为 6 微英寸 (6μ")
7. 焊接要求: 波峰焊烙铁头温度 250℃，持续时间 5 秒
LPJK7403B97NL 被广泛应用于各类需要高速、稳定网络连接的设备中，主要包括：
