Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: KLA1T109-43 LF
Payment & Shipping Terms
最小订货量: 500 / 1000
价格: 据量
包装: 50pcs/盘,1200pcs/箱
交货周期: 库存或者1到2周
付款条款: T/T,MoneyGram,Western Union
供货能力: 2KK/ Month
型号: |
LPJG0801ABNL |
种类: |
插头/插座 |
接口类型: |
RJ45 |
应用范围: |
通讯 |
样品: |
可提供 |
规格书: |
可提供 |
滤波器(变压器): |
内置集成式 |
品名: |
RJ45连接器 |
3D图: |
可提供 |
生命周期: |
大于20年 |
型号: |
LPJG0801ABNL |
种类: |
插头/插座 |
接口类型: |
RJ45 |
应用范围: |
通讯 |
样品: |
可提供 |
规格书: |
可提供 |
滤波器(变压器): |
内置集成式 |
品名: |
RJ45连接器 |
3D图: |
可提供 |
生命周期: |
大于20年 |
KLA1T109-43LF 是一款 1000BASE-T 千兆以太网单口 RJ45 集成网络变压器（Integrated Magnetics Connector，简称 MagJack），由 BOTHHAND（帛汉）LAN-MATE® 系列推出，专为 IEEE 802.3ab Gigabit Ethernet 应用设计。产品采用 1×1 单口、90°卧式（Right Angle） 结构，在标准 RJ45 接口内部集成了 网络隔离变压器（LAN Transformer）、共模滤波器、阻抗匹配电阻及高压电容，可有效减少外围器件数量，优化 PCB 布局，并提升整机 EMI/EMC 性能。
KLA1T109-43LF 支持 1000BASE-T 千兆以太网传输，适用于 Cat5/Cat5e UTP 双绞线，内置 绿色/黄色双 LED 指示灯，具有 1500Vrms 隔离耐压、350μH OCL、750 次以上插拔寿命等特性，广泛应用于工业交换机、路由器、网络接口卡（NIC）、IPC、IP Camera、无线 AP、工业控制设备及各类嵌入式网络终端。

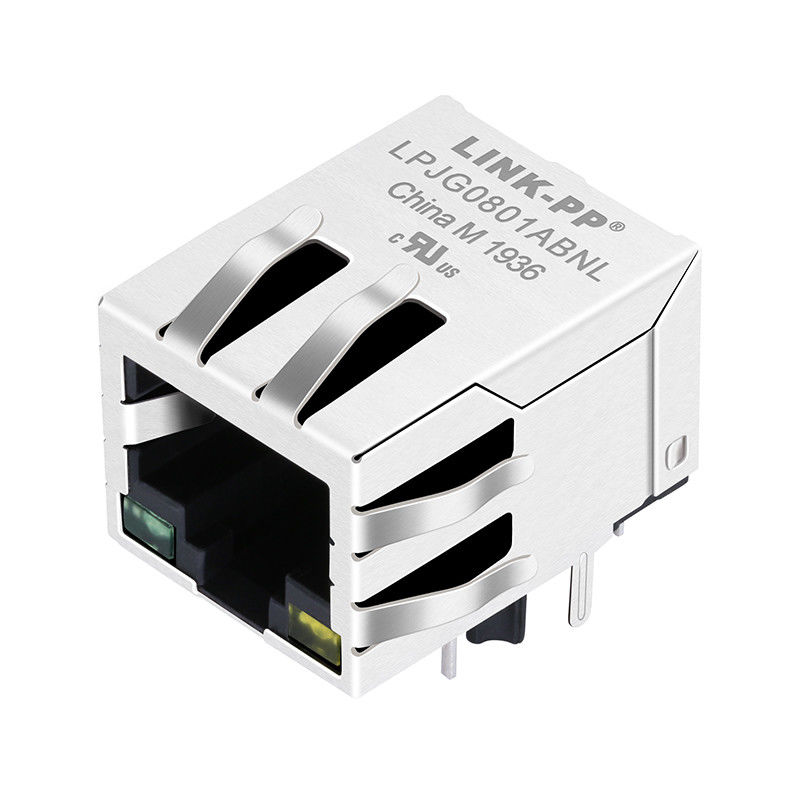

LINK-PP 可提供与 KLA1T109-43LF 电气性能及机械尺寸兼容的 RJ45 MagJack 替代方案 LPJG0801ABNL，支持 OEM/ODM 定制及长期稳定供货。
| 型号：KLA1T109-43 LF | LINK-PP 型号：LPJG0801ABNL |
| 类别：RJ45网口 | 传输速率：10/100/1000 Base-T |
| 针脚/触头数：10P8C（RJ45、以太网） | 网络标准：IEEE 802.3ab |
| 端口数：1X1 Port | 屏蔽：带屏蔽 |
| 包装高度（mm）：13.60 | 弹片：带弹片 |
| 包装长度（mm）：21.30 | LED颜色：左绿右黄 |
| 包装宽度（mm）：15.90 | 开口方向：开口向下 |
| 是否支持PoE: 不支持POE | 带二极管：不带 |
| 安装类型：通孔 | 端接：焊接 |
| 包装方式：盘装 | 工作温度：0 TO +70℃ |
| 参数名称 | 规格值 / 范围 |
|---|---|
| 匝数比（Turns Ratio，±5%） | TX：1CT:1CT / RX：1CT:1CT |
| 开路电感（OCL） | ≥350 μH（@100 kHz，0.1 V，8 mA DC Bias） |
| 耐压 / 隔离电压（HI-POT） | 1500 Vrms（@60 Hz，Input to Output） |
| 插入损耗（Insertion Loss，Max.） | ≤1.0 dB（1–100 MHz） |
| 串扰（Cross Talk，Min.） |
≥40 dB（0.3–30 MHz） ≥35 dB（30–60 MHz） ≥30 dB（60–100 MHz） |
| 回波损耗（Return Loss，Min. @100 Ω） |
≥16 dB（1–30 MHz） ≥13.5 dB（30–40 MHz） ≥11.5 dB（40–50 MHz） ≥10 dB（50–80 MHz） |
| 共模抑制比（CMR，Min.） |
≥30 dB（1–30 MHz） ≥25 dB（30–60 MHz） ≥20 dB（60–125 MHz） |
| LED 颜色 | 位置 | 最大正向电压 | 典型正向电压 |
|---|---|---|---|
| 绿色（Green） | 左侧（Left） | 2.6 V | 2.2 V |
| 黄色（Yellow） | 右侧（Right） | 2.6 V | 2.1 V |
| 属性 | 材质 / 规格 |
|---|---|
| 外壳材质（Housing） | 黑色热塑性塑料（Thermoplastic），符合 UL 94V-0 阻燃等级 |
| 金属屏蔽壳（Metal Shield） | 黄铜（Brass），20 μin（微英寸）镀镍 |
| 接触端子 / 弹簧线（Contacts） | 磷青铜（Phosphor Bronze），接触区选择性镀金（Selective Gold Plating） |
| 焊脚（Solder Pins） | SUS430 不锈钢，表面镀锡，尺寸 0.50 × 0.35 mm |
| 机械寿命（Durability） | ≥750 次插拔循环（Mating Cycles） |
| 工作温度（Operating Temperature） | 0°C ～ +70°C |
| 存储温度（Storage Temperature） | -25°C ～ +85°C |
a. 集成RJ45连接器(Integrated RJ45 Connector)；
b. 不带网络变压器的连接器-空口
(RJ45 Connector without Integrated Magnetics);
a. 表面贴装元件(SMT, Surface Mount Type)
b. 插件元件(TH, Through-Hole Type)
a. 10Base-T； b. 10/100Base-T； c. Gigabit Base-T； d. 25G/5G Base-T ; e. 10G Base-T.
a. 单口(Single Port) b. 多口(1xN Port, 2xN Port) c. 超薄（Low Profile） d. 贴片(SMT)
e. 直立(Vertical) f. 带usb(RJ45 with Single Usb / Dual Usb)
a. 带PoE/PoE+/PoE++功能的网络变压器(PoE/PoE+ Enabled)
b. 不带PoE/PoE+/PoE++功能的网络变压器(PoE/PoE+ Unabled)
