Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A
Document: LPJ0013AHNL.pdf
Payment & Shipping Terms
最小订货量: 500 / 1000
价格: 0.7元左右，量大优惠
包装: 50pcs/盘,1200pcs/箱
交货周期: 库存或者1到2周
付款条款: T/T,,Western Union
供货能力: 2KK/ Month
型号: |
RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A |
种类: |
插头/插座 |
接口类型: |
RJ45 |
应用范围: |
通讯 |
样品: |
可提供 |
规格书: |
可提供 |
滤波器(变压器): |
内置集成式 |
材料: |
支持 |
品名: |
RJ45连接器 |
3D图: |
可提供 |
型号: |
RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A |
种类: |
插头/插座 |
接口类型: |
RJ45 |
应用范围: |
通讯 |
样品: |
可提供 |
规格书: |
可提供 |
滤波器(变压器): |
内置集成式 |
材料: |
支持 |
品名: |
RJ45连接器 |
3D图: |
可提供 |

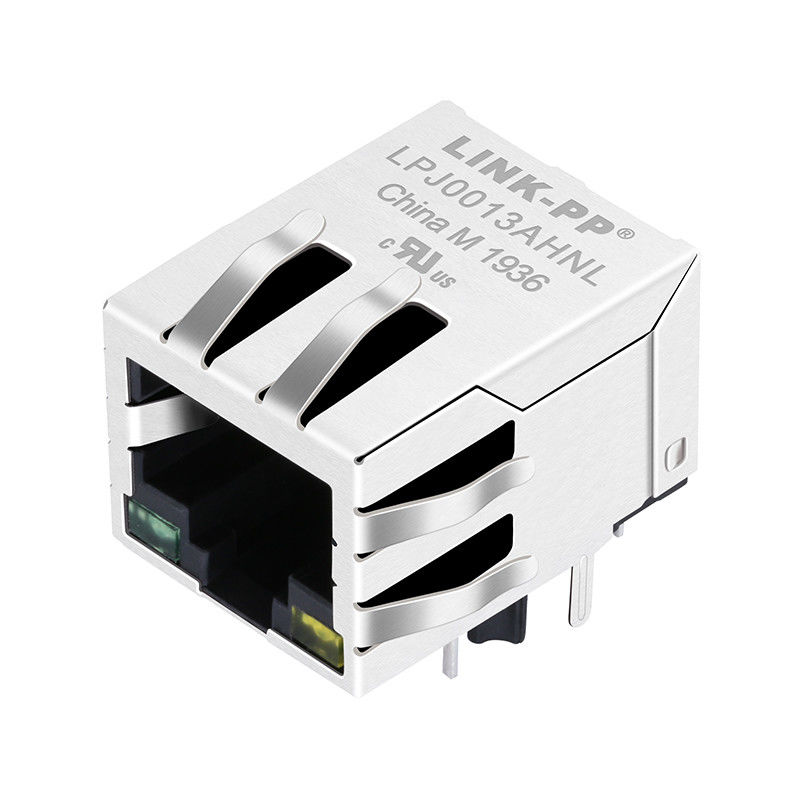

| 型号：RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A | LINK-PP 型号：LPJ0013AHNL |
| 类别：RJ45网口 | 传输速率：10/100 Base-T |
| 针脚/触头数：8P8C（RJ45、以太网） | 磁环数：4 |
| 端口数：1X1 Port | 屏蔽：带屏蔽 |
| 包装高度（mm）：13.30 | 弹片：带弹片 |
| 包装长度（mm）：21.25 | LED颜色：左绿右黄 |
| 包装宽度（mm）：15.93 | 开口方向：开口向下 |
| 支持PoE: 不支持 | 带二极管：不带 |
| 安装类型：通孔 | 端接：焊接 |
| 包装方式：盘装 | 工作温度：0℃~+70℃ |
传统以太网接口通常需要：
而RB1-125BAG1A将磁性元件直接集成到RJ45内部，可减少：
提升设备整体集成度。
产品采用：
能够降低外部电磁干扰，提高工业网络设备运行稳定性。
支持：
适用于成熟可靠的Fast Ethernet网络应用。
| 其他相关连接器 D 形连接器 - 并口 |
557984-1 |
| 5552383-1 | |
| 787653-4 | |
| 10268-R21TS | |
| 5552221-1 | |
| 5-5175474-7 | |
| PHEC34R-S110-HLF | |
| PHEC50P-S110LF | |
| 72443-103LF | |
| HE11-RDA-101-3 |
RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A是带网络变压器的RJ45磁性连接器（RJ45 MagJack），集成RJ45接口、隔离变压器和滤波功能。
该产品支持：
即10/100Mbps Fast Ethernet应用。
集成网络变压器可以：
适合空间受限的网络设备设计。
是，RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A这些型号集成绿色/黄色LED指示灯，可显示网络连接及工作状态。
采用：Through Hole + Right Angle（直角通孔安装）适用于传统PCB板焊接。
支持AutoMDIX功能，可自动识别发送和接收线路，提高网络连接兼容性。
是。采用金属屏蔽外壳，并配备EMI接地弹片，有助于降低电磁干扰。
RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A网络变压器：OCL ≥350µH @100kHz，8mA DC Bias
