LPJK0036AONL 千兆带屏蔽RJ45网口集成变压器 原装替代 0826-1X1T-43-F / L826-1X1T-43-F

千兆带屏蔽RJ45连接器 核心优势

• 千兆高速传输： 完全符合 IEEE 802.3 1000BASE-T 以太网电气标准，保障高带宽下的低误码率。
• 卓越的信号完整性： 1CT:1CT 的精密变比与 350µH 最小开路电感（带 8mA 直流偏置），有效防止磁芯饱和，确保信号不失真。
• 出色的 EMI/EMC 屏蔽性能： 采用镍铜合金金属外壳配合接地引脚沾锡处理，内置 EMI 弹片，能有效抑制电磁辐射，助力系统轻松通过安规测试。
• 板载状态指示（LED）： 集成黄/绿双色（OG/Y）LED 指示灯，简化 PCB 布局，为系统提供直观的链路与活动状态反馈。
• 高耐久性触点： 接触件表面采用 50 微英寸（micro-inch）硬金镀层，抗插拔磨损及抗氧化能力极强。

技术参数规格表

电气性能参数 (@ 25°C)

• 变压器变比 (Turns Ratio): TP1, TP2, TP3, TP4 均为 1CT : 1CT (±2%)
• 开路电感 (OCL): 350 µH MIN.（@ 100kHz, 100mVrms, 8mA DC Bias，满足千兆直流偏置要求
• 插入损耗 (Insertion Loss - 最大值):
  • 0.1 MHz – 1 MHz: -1.1 dB
  • 1 MHz – 65 MHz: -0.5 dB
  • 65 MHz – 100 MHz: -0.8 dB
  • 100 MHz – 125 MHz: -1.2 dB
• 回波损耗 (Return Loss - 最小值):
  • 0.5 MHz – 40 MHz: -18 dB
  • 40 MHz – 100 MHz: -12 + 20LOG(f/80MHz) dB
• 串扰 (Cross Talk - 最小值):
  • 1 MHz – 60 MHz: -30 dB
  • 60 MHz – 100 MHz: -25 dB
• 共模抑制比 (Common Mode Rejection):
  • CM 转 CM (100kHz - 100MHz): -30 dB MIN
  • CM 转 DM (100kHz - 100MHz): -35 dB MIN
• 高压隔离/耐压 (HiPot): 1500 Vrms 或 2250 VDC（100% 出厂测试，符合 IEEE 802.3 隔离规范）
• 内部集成电路: 内置 4 组 75Ω 终端电阻及 1000pF/2kV 高压解耦电容

机械与材质

• 塑胶外壳: 热塑性聚酰胺 (Thermoplastic PA), 黑色, 阻燃等级 UL 94V-0
• 引脚材质: 镀锡铜线，直径 0.018 英寸（100 micro-inch 最小哑光锡，引脚经过沾锡抗氧化处理）
• 包装与物流: 托盘包装，每托盘 40 只，每纸箱 400 只

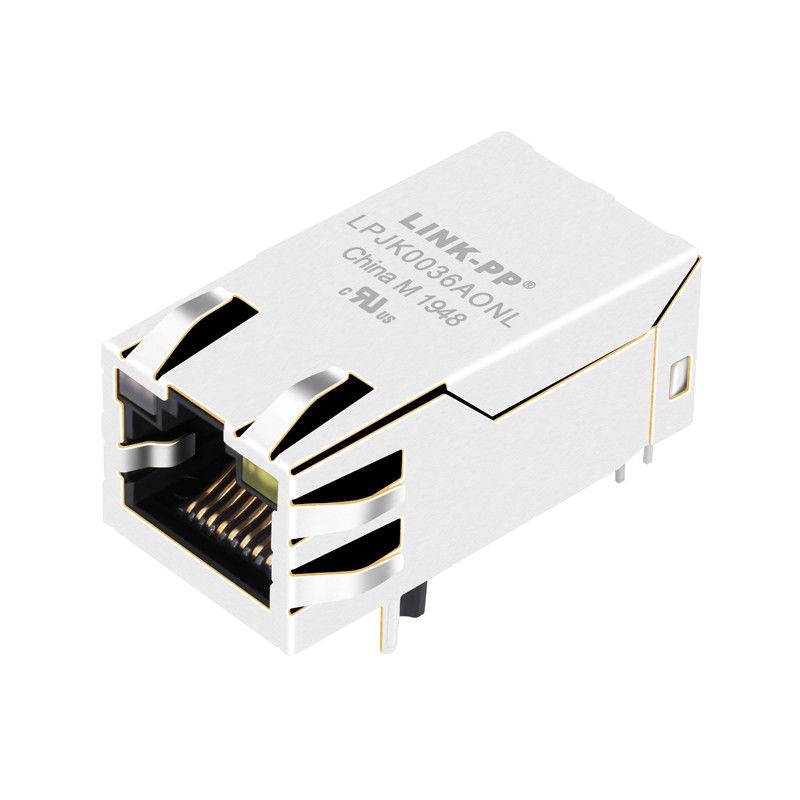

0826-1X1T-43-F / L826-1X1T-43-F 集成变压器 RJ45 图纸

1. 面对复杂的 EMI 环境，这款网口如何保证不超标？

在交换机或工控主板设计中，网口往往是电磁辐射（EMI）超标的高危区域。0826-1X1T-43-F 采用了高密度的镍铜合金屏蔽壳，并且所有接地引脚均经过专业的沾锡处理，能够与 PCB 的大地（Chassis Ground）形成低阻抗回流路径。同时，其出色的共模抑制性能（-30dB以上）可将网线耦合进来的共模干扰大幅衰减，从源头降低辐射风险。

2. 为什么开路电感（OCL）必须保持在 350µH 以上？

千兆以太网在传输数据时会引入直流偏置电流（如 8mA DC Bias）。如果网口变压器的开路电感不足，磁芯极易发生饱和，从而导致数据包丢失、波形畸变甚至 PHY 芯片损坏。该型号严格保证 350µH MIN 的 OCL，确保在满负载和偏置电流下依然具备极高的线性度。

3. 这款网口支持 PoE 供电吗？

不支持。0826-1X1T-43-F 为非 PoE (Non-PoE) 版本 [1]。如果您的电路需要承载 PoE/PoE+ 供电电流，请选择支持相应电流规格的网口型号。

4. Tab Up（弹片朝上）和 Tab Down 有什么区别？

Tab Up 指水晶头的卡扣弹片位于上方。选择时主要取决于您的机箱面板开孔设计、网口内部空间高度以及 PCB 走线的便利性。
