Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: 0826-1L1T-57-F
Document: LPJK1014A8NL.pdf
Payment & Shipping Terms
最小订货量: 500 / 1000
价格: 据量
包装: 50pcs/盘,1200pcs/箱
交货周期: 库存或者三到四周
付款条款: T/T,,Western Union
供货能力: 2KK / Month
型号: |
0826-1L1T-57-F |
种类: |
插头/插座 |
接口类型: |
RJ45 |
应用范围: |
通讯 |
样品: |
可提供 |
规格书: |
可提供 |
滤波器(变压器): |
内置集成式 |
POE: |
支持 |
品名: |
连接器 |
3D图: |
可提供 |
型号: |
0826-1L1T-57-F |
种类: |
插头/插座 |
接口类型: |
RJ45 |
应用范围: |
通讯 |
样品: |
可提供 |
规格书: |
可提供 |
滤波器(变压器): |
内置集成式 |
POE: |
支持 |
品名: |
连接器 |
3D图: |
可提供 |

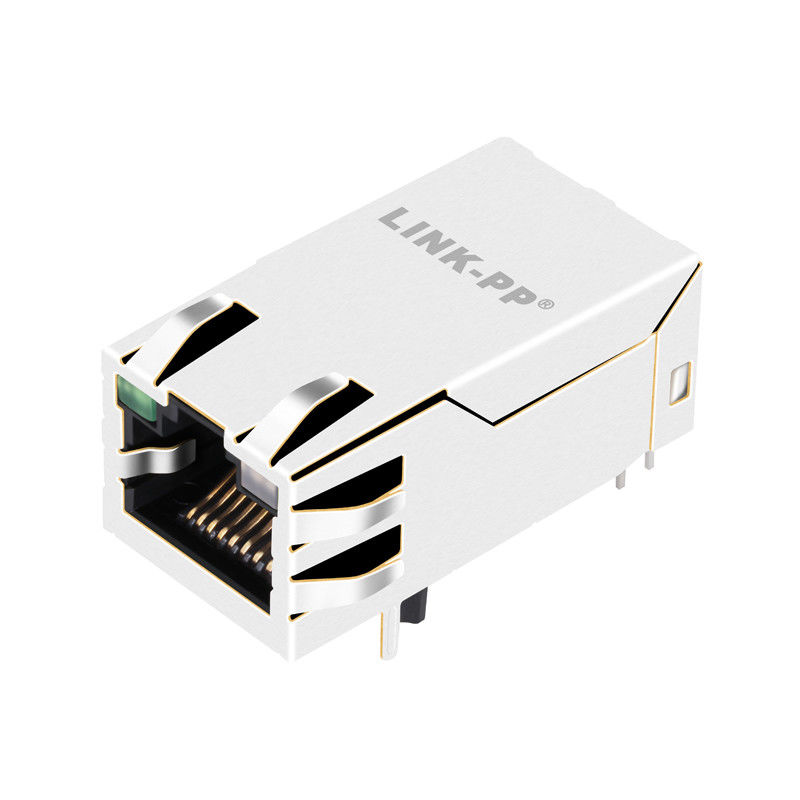

0826-1L1T-57-F 是单口百兆集成网络连接器模块（ICM / MagJack）。该器件严格满足 IEEE 802.3 10/100Base-T 百兆以太网规范与 IEEE 802.3at Type 2（PoE+ 30W） 大功率受电/供电标准，在单根网线中同时实现稳定百兆通信与最高 30W 远程直流供电。
模块采用 Tab Up（插扣朝上） 标准立式结构，内部高度集成了高精度 1:1 隔离变压器、共模滤波电感、防直流偏置饱和磁芯、Bob Smith 阻抗匹配网络以及高品质双侧指示灯（左绿 G / 右绿黄 GY 双色）。外壳配备优质铜合金镀镍屏蔽罩及顶部与侧边全方位接地弹片（Top & Side EMI Tabs），具备卓越的机箱面板搭接抗干扰表现。该连接器工作温区为 0°C 至 +70°C，是网络安防监控摄像机（IPC）、智能楼宇门禁对讲、VoIP 桌面话机及物联网 PoE 网关的核心网络接口元器件。
| 参数 | 规格 |
|---|---|
| 参考型号 | Bel 0826-1L1T-57-F |
| LINK-PP型号 | [LINK-PP P/N] |
| 产品类型 | RJ45 MagJack / 集成网络变压器RJ45 |
| 端口数量 | 1×1 |
| Ethernet标准 | 10BASE-T / 100BASE-TX |
| 速率 | 10/100BASE-T |
| PoE等级 | PoE+ 30W Class |
| 卡扣方向 | Tab Up |
| 接口方向 | 90°侧插 |
| 安装方式 | Through Hole 通孔 |
| 高度类型 | Standard |
| LED | Yes |
| LED颜色 | Green / Green-Yellow |
| EMI Tabs | Yes |
| 金属屏蔽 | Yes |
| 工作温度 | 0°C～+70°C |
| RoHS | 可提供符合RoHS配置 |
| 参数 | 参考规格 |
|---|---|
| 变压器变比 | 1CT:1CT ±2% |
| OCL | ≥350µH |
| OCL测试条件 | 100kHz / 100mVrms / 8mA DC Bias |
| 插入损耗 | ≤1.5dB，100kHz～100MHz |
| 回波损耗 | ≥16dB，2MHz～30MHz |
| 回波损耗 | ≥10dB，60MHz～80MHz |
| 串扰 | ≥30dB，100kHz～100MHz |
| 隔离耐压 | 2250VDC |
| 连续平衡直流线路电流 | 350mA Max. @ 57VDC |
| 短时电流 | 500mA Max. @ 57VDC / 200ms |
| Ethernet隔离 | 按IEEE 802.3相关隔离要求设计 |
0826-1L1T-57-F类MagJack主要解决两个问题：
第一，在PHY和Ethernet网线之间实现满足Ethernet接口要求的磁性隔离。
第二，将相关线对的PoE电源连接引出给板级PoE电路。
VC12、VC36、VC45和VC78接口可用于接入板级PoE供电路径。
需要特别注意，RJ45 MagJack本身并不是完整的PoE电源模块。
PoE检测、分类、极性整流、电源保护及DC/DC转换等功能通常由外部PD/PSE控制器、整流桥及电源电路完成。
因此，设备最终是否支持Alternative A、Alternative B或者极性无关输入，应根据完整PoE原理图判断，而不能仅凭“MagJack支持PoE+ 30W”这一项参数得出结论。
PoE替代料验证建议重点检查：
