LPJK6003AONL 30w PoE+ 百兆屏蔽RJ45连接器 原装替代 0826-1X1T-GJ-F

产品介绍

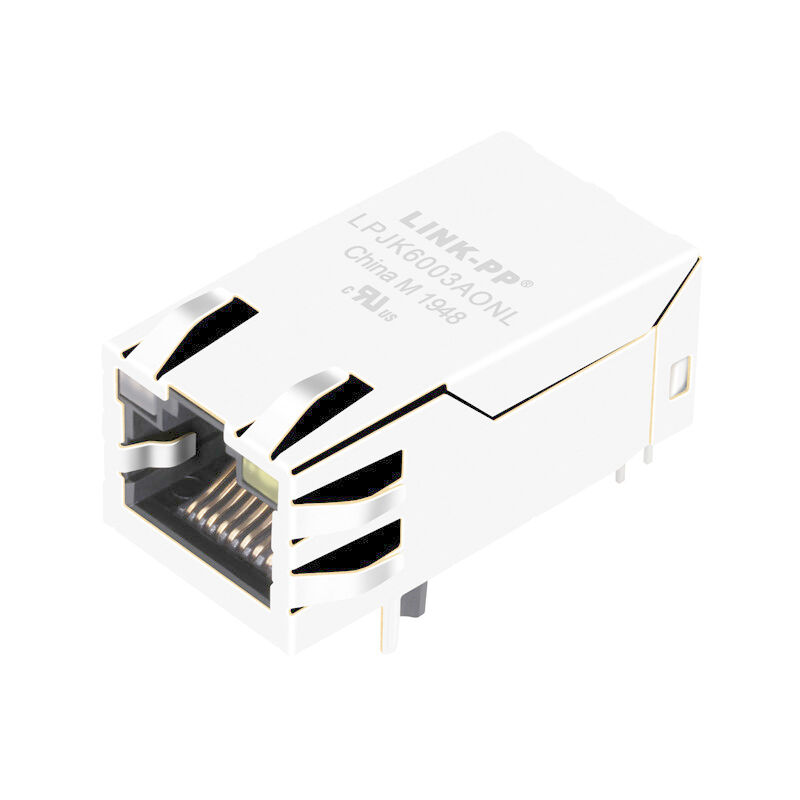

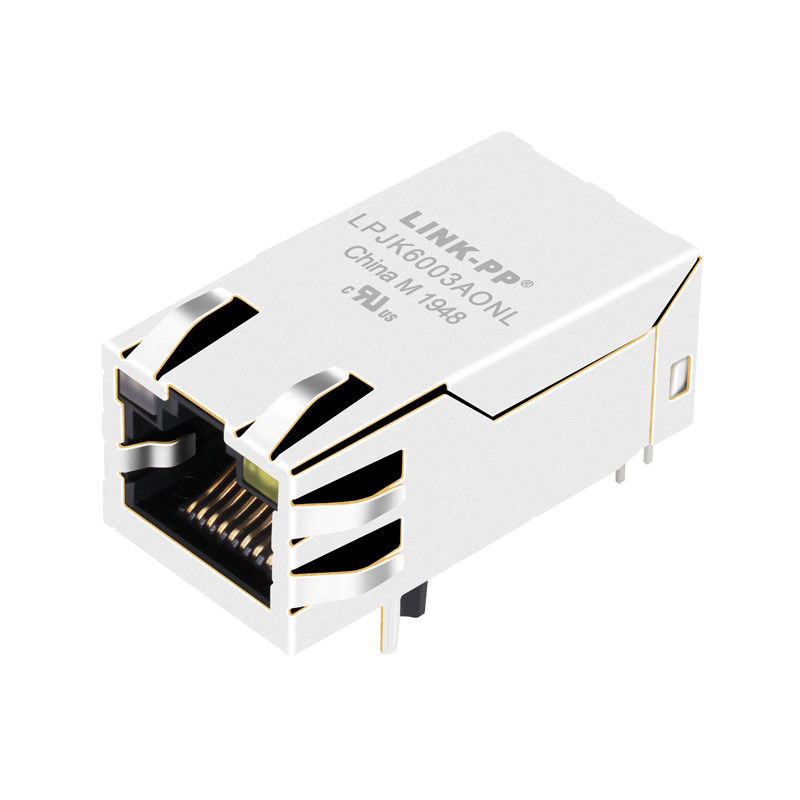

LINK-PP LPJK6003AONL 是一款集成 Ethernet 网络变压器的单口 RJ45 MagJack，适用于 10BASE-T、100BASE-TX 及 PoE+ Ethernet 接口。

产品将传统 Ethernet 接口中的 RJ45 插座、隔离变压器、共模滤波网络、PoE 电源线对接口、金属屏蔽以及状态指示 LED 集成到一个 PCB 器件中，可以减少外围磁性器件和连接器数量，并简化网络接口部分的 PCB Layout 与生产装配。

其目标接口配置对应 Bel 0826-1X1T-GJ-F，包括 1×1 单口、10/100BASE-T、PoE+ 30W、Tab Up、90°侧插、Through Hole 通孔安装以及 -40℃～+85℃扩展工作温度。

LINK-PP LPJK6003AONL 与 0826-1X1T-GJ-F 的 Pinout、PCB Footprint、磁性参数、PoE 电流路径、LED 极性及机械尺寸100% 兼容。

产品特点

• 兼容型号：Bel 0826-1X1T-GJ-F
• 1×1 单口 RJ45 MagJack
• 内置 Ethernet 网络变压器
• 支持 10BASE-T / 100BASE-TX
• 适用于 PoE+ 30W 接口
• -40℃～+85℃扩展工作温度
• 1CT:1CT 网络变压器变比
• OCL ≥350μH @ 11mA DC Bias
• 2250VDC 隔离耐压
• 720mA Max. @ 57VDC 连续平衡直流线路电流
• 1.2A Max. @ 57VDC / 200ms 短时线路电流
• Tab Up 卡扣方向
• 90° Right Angle 侧插结构
• Through Hole / THT 通孔安装
• Yellow LED
• Green / Orange 双色 LED
• 集成金属屏蔽外壳
• EMI Ground Tabs
• RoHS Compliant
• 适用于扩展温度 Ethernet 与 PoE 网络设备

基本技术参数

网络变压器及电气参数

30w PoE+ RJ45连接器 图纸

PCB Footprint与封装设计

0826-1X1T-GJ-F 采用 Through Hole 通孔 PCB 安装。

官方图纸给出了完整 Recommended PCB Footprint，包括：

• Ethernet信号孔位
• PoE VC引脚
• LED引脚
• Shield固定孔
• Ground连接
• 机械定位孔
• Board Keep-Out区域

0826-1X1T-GJ-F 机械尺寸

百兆PoE+RJ45连接器应用场景

[LINK-PP LPJK6003AONL ] 适用于需要 10/100BASE-T、PoE+ 和扩展温度运行能力的设备，例如：

• PoE网络摄像机
• IP Camera
• 户外监控设备
• 门禁控制器
• Access Control
• 楼宇自动化控制器
• Intercom对讲设备
• Ethernet Gateway
• 工业网络网关
• Embedded Ethernet Controller
• Remote Monitoring设备
• Security Equipment
• PoE边缘终端
• 10/100M Ethernet Switch
• 网络通信终端
• 智能楼宇设备
• 嵌入式网络设备

这些应用属于合理的产品定位方向，但最终器件选型仍需根据 PHY、PoE Controller、环境温度、EMC 及认证要求确认。

常见问题 FAQ

1. 0826-1X1T-GJ-F是什么产品？

0826-1X1T-GJ-F 是 Bel 的一款 1×1 RJ45 MagJack 集成连接器，用于 10/100BASE-T Ethernet 和 PoE+ 30W 应用。产品内部集成 Ethernet 网络变压器，采用 Tab Up、Through Hole、90°侧插结构，工作温度为 -40℃～+85℃。

2. 0826-1X1T-GJ-F是不是带网络变压器RJ45？

是。

它属于 RJ45 Integrated Connector Module，也就是国内工程采购中常说的：带磁RJ45、带网络变压器RJ45、RJ45 MagJack。

中文分销平台同类产品通常归入“带磁性的模块化/以太网连接器（RJ45）插孔”分类。

3. 0826-1X1T-GJ-F支持PoE+吗？

支持。

产品类型为 PoE+ 30W MagJack。不过，MagJack 本身并不完成 PoE 检测、分类和 DC/DC 转换，这些功能需要外部 PoE Controller 和电源电路完成。

4. 0826-1X1T-GJ-F工作温度是多少？

工作温度为：-40℃～+85℃

因此相比 0℃～+70℃商业温度 MagJack，它更适合扩展环境温度应用。

5. 0826-1X1T-GJ-F的Transformer Ratio是多少？

参考 Drawing 中 TP1 和 TP2 均为：1CT:1CT ±2%。

6. OCL是多少？

最低：350μH

测试条件为：100kHz / 100mVrms / 11mA DC Bias。

7. 0826-1X1T-GJ-F可以承受多大的PoE线路电流？

图纸规定最大连续平衡直流线路电流为：720mA @ 57VDC Continuous

并规定短时条件：1.2A @ 57VDC for 200ms。

8. 720mA是否代表它支持40W以上PoE？

不是。

720mA 是磁性器件规定的 Balanced DC Line Current 能力，官方产品的 PoE Rating 仍为：PoE+ 30W。

9. 0826-1X1T-GJ-F的隔离耐压是多少？

参考 Drawing 规定：2250VDC HiPot Isolation

并注明产品执行 100% production test 以满足相关 IEEE 802.3 隔离要求。

10. 0826-1X1T-GJ-F的LED颜色是什么？

它使用：1颗 Yellow LED

以及：1颗 Green / Orange双色LED

并不是普通 G/Y 两颗单色 LED。

11. 普通10/100M PoE带磁RJ45可以直接替代0826-1X1T-GJ-F吗？

不能仅凭 10/100BASE-T、PoE+ 和外形判断。

需要继续核对网络变压器变比、OCL及DC Bias、Pinout、PoE VC引脚、线路电流、LED极性、Shield、PCB Footprint、Mechanical Dimension 和工作温度。
