Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: 100B-1003X
Document: LP1188NLE.pdf
Payment & Shipping Terms
最小订货量: 1600
价格: 工厂价
包装: 400PCS/卷,1600/箱
交货周期: 现货
付款条款: 预付/月结15/30/60天
供货能力: 每月可供500万件
型号: |
100B-1003X |
PIN 数: |
16 |
Port: |
单口 |
品名: |
军工/航天级网络变压器 |
图纸: |
可提供 |
LINK-PP型号: |
LP1188NLE |
免费样品: |
可提供 |
3D图: |
可提供 |
型号: |
100B-1003X |
PIN 数: |
16 |
Port: |
单口 |
品名: |
军工/航天级网络变压器 |
图纸: |
可提供 |
LINK-PP型号: |
LP1188NLE |
免费样品: |
可提供 |
3D图: |
可提供 |

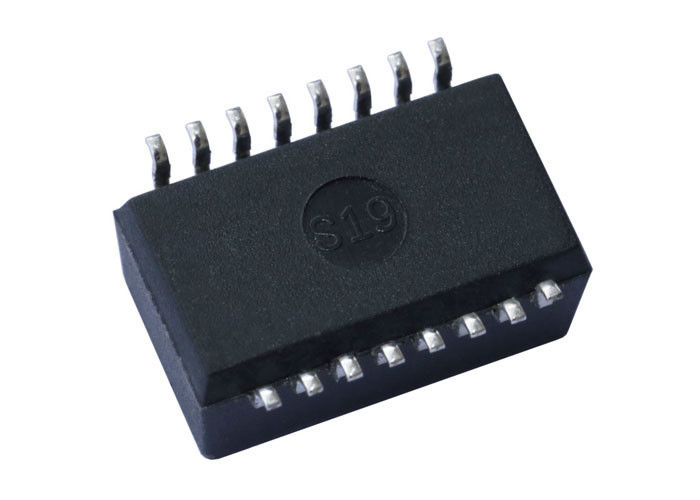

100B-1003X 是由高可靠性单口分立式表面贴装（SMT）网络变压器模块。该模块严格遵循 IEEE 802.3 10/100Base-TX 技术规范，内部集成了独立的发射（TX）与接收（RX）差分通道，且两个通道均采用 共模扼流圈 + 隔离变压器（Choke, Transformer / C, T） 的双重拓扑架构（变比 1CT:1CT）。
与常规工业级网络变压器不同，带 “X” 后缀的 100B-1003X 专为极端严酷工况打造，工作温度覆盖 -55°C 至 +125°C 的军工全温区，并在施加 8mA 直流偏置（DC Bias） 条件下确保开路电感（OCL）不低于 350 µH。为满足航空航天与国防装备严苛的抗锡须（Tin Whisker）要求，该器件引脚默认采用 Sn63Pb37 锡铅共晶合金电镀，环氧树脂模压封装可承受 235°C 回流焊峰值温度，绝缘耐压达到 1500 Vrms，是机载航电、舰载武器系统、战术通信电台及极端高低温测井仪器的核心网络物理层磁性器件。
机载与车载加固设备通常不使用易损坏的塑胶 RJ45 插头，而是通过机箱面板的 D38999 金属圆形航插引出网线。
Layout 规范：100B-1003X 必须就近放置于 D38999 航插或背板接口处；芯片腹底正下方所有 PCB 层必须挖空（Copper Keep-out），杜绝任何覆铜或走线穿过，确保 1500 Vrms 物理绝缘隔离带不受破坏。
