Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: SG24002G / G2401CG / EG24A005S
Document: LP82440ANL.pdf
Payment & Shipping Terms
最小订货量: 1600
价格: 工厂价
包装: 400PCS/卷,1600/箱
交货周期: 现货
付款条款: 现金/月结15天/30天/60天
供货能力: 5.5KK/月
型号: |
SG24002G / G2401CG / EG24A005S |
PIN 数: |
24 |
Port: |
单口 |
品名: |
变压器 |
图纸: |
可提供 |
POE: |
支持 |
样品: |
可提供 |
3D图: |
可提供 |
型号: |
SG24002G / G2401CG / EG24A005S |
PIN 数: |
24 |
Port: |
单口 |
品名: |
变压器 |
图纸: |
可提供 |
POE: |
支持 |
样品: |
可提供 |
3D图: |
可提供 |

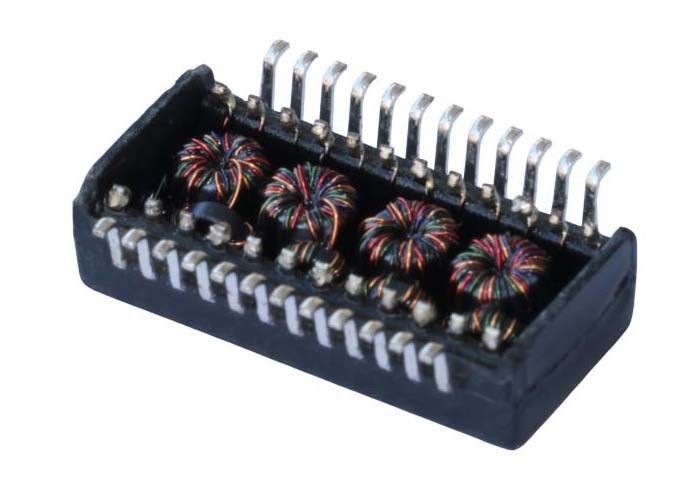

单口千兆以太网（100/1000 BASE-T）分立式表面贴装脉冲变压器芯片。采用标准 24-Pin SOP 贴片封装，主体高度仅 4.5 mm Max，内部对称集成 4 组 1CT:1CT 宽带隔离变压器与线缆侧共模扼流圈。器件具备 1500 Vrms 隔离耐压 与极低的插入损耗，广泛应用于千兆路由器、多口以太网交换机（配合多联纯塑网口）、主板网卡（LOM）、安防 IPC 摄像机及嵌入式单板计算机。
| 核心参数 | 指标规格 | 硬件工程优势与选型要点 |
| 网络通信速率 | 100/1000 BASE-T (千兆全双工) | 完全符合 IEEE 802.3ab 标准，保证大流量音视频流畅传输 |
| 封装形态 | 24-Pin SOP 贴片 (SMD, 鸥翼引脚) | 行业通用 0.99mm 引脚间距，适配高速全自动 SMT 贴片工艺 |
| 器件本体高度 | 4.5 mm 最大值 (Ultra-Low Profile) | 极佳的垂直空间适应性，专为 PCIe 矮卡、超薄终端设计 |
| 变压比 (Turns Ratio) | 1CT : 1CT (±5%) (全 4 通道对称) | 兼容主流 Realtek、Broadcom、Marvell 等电压/电流型 PHY |
| 开路电感 (OCL) | 350 μH 最小值 (@ 100kHz, 0.2V, 8mA 偏置) | 直流偏置下抗磁芯饱和能力强，长线缆传输误码率极低 |
| 插入损耗 (IL) | -1.1 dB 最大值 (0.5 ~ 100 MHz) | 传输衰减小，眼图张度表现好，有效延伸以太网物理通信距离 |
| 回波损耗 (RL) | -18.0 dB 最小值 (0.5 ~ 40 MHz) | 精准阻抗匹配，大幅降低电磁波反射与信号抖动 |
| 介电隔离耐压 | 1500 Vrms 最小值 (初级至次级) | 隔绝雷击浪涌、地电位差与静电放电（ESD），保护核心 PHY |
PHY 芯片侧 (Pins 1~12) 网线 RJ45 侧 (Pins 13~24)
Pin 2 (TD1+) ───┐ 1CT:1CT ┌─── 内置共模扼流圈 ─── Pin 23 (MX1+)
) (
Pin 3 (TD1-) ───┴─────────┴───────────────────── Pin 22 (MX1-)
Pin 1 (TCT1 中心抽头) Pin 24 (MCT1 中心抽头)
Pin 5 (TD2+) ───┐ 1CT:1CT ┌─── 内置共模扼流圈 ─── Pin 20 (MX2+)
) (
Pin 6 (TD2-) ───┴─────────┴───────────────────── Pin 19 (MX2-)
Pin 4 (TCT2 中心抽头) Pin 21 (MCT2 中心抽头)
Pin 8 (TD3+) ───┐ 1CT:1CT ┌─── 内置共模扼流圈 ─── Pin 17 (MX3+)
) (
Pin 9 (TD3-) ───┴─────────┴───────────────────── Pin 16 (MX3-)
Pin 7 (TCT3 中心抽头) Pin 18 (MCT3 中心抽头)
Pin 11 (TD4+) ───┐ 1CT:1CT ┌─── 内置共模扼流圈 ─── Pin 14 (MX4+)
) (
Pin 12 (TD4-) ───┴─────────┴───────────────────── Pin 13 (MX4-)
Pin 10 (TCT4 中心抽头) Pin 15 (MCT4 中心抽头)答：G2401CG 是纯分立式表面贴装脉冲变压器模块（24-Pin SOP 芯片形态），本身不带 RJ45 塑料插座。在 PCB 设计时，它被焊接在以太网 PHY 芯片与独立的 RJ45 连接器之间，起到电气隔离、阻抗匹配与共模杂讯抑制的作用。
答：在 8 口、16 口或 24 口交换机中，如果全部采用一体化 Magjack 网口，采购成本极高且多联 Magjack 内部变压器损坏后必须整体拆焊。采用“多颗分立式 G2401CG + 纯塑 2×4 或 2×8 联排网口”的架构，综合 BOM 成本可降低 30% 以上，且布线与维修更加灵活。
答：4.5mm 的极限超薄高度使 G2401CG 成为对厚度极其敏感设备的理想选择。例如 1U 刀片服务器、PCIe 矮版网卡、轻薄型机顶盒及嵌入式控制平板，板卡堆叠时完全不会产生垂直空间干涉。
答：作为成熟的标准出货料号，我们常年备有 G2401CG 现货库存，支持工程研发在 24 小时内顺丰发样；大批量订单交期稳定在 1~2 周，能够有效应对突发断货风险。
