Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: GST5009 / GST5009 LF
Document: LP82440ANL.pdf
Payment & Shipping Terms
最小订货量: 1600
价格: 工厂价
包装: 400PCS/卷,1600/箱
交货周期: 现货
付款条款: 现金/月结15天/30天/60天
供货能力: 5.5KK/月
型号: |
GST5009 / GST5009 LF |
PIN 数: |
24 |
Port: |
单口 |
品名: |
千兆PoE贴片网络变压器 |
图纸: |
可提供 |
PoE: |
支持 |
样品: |
可提供 |
3D图: |
可提供 |
型号: |
GST5009 / GST5009 LF |
PIN 数: |
24 |
Port: |
单口 |
品名: |
千兆PoE贴片网络变压器 |
图纸: |
可提供 |
PoE: |
支持 |
样品: |
可提供 |
3D图: |
可提供 |

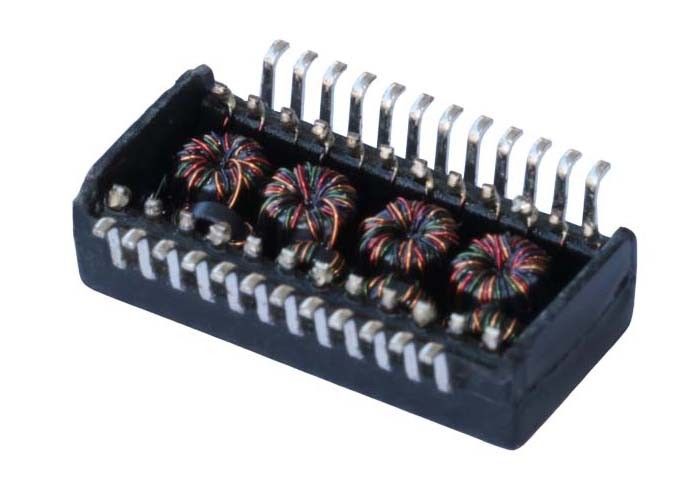

GST5009 / GST5009 LF 是一款广泛应用于通信领域的经典工业级单口千兆以太网（100/1000 BASE-T）分立式表面贴装脉冲变压器芯片。器件采用标准 24-Pin SOP 贴片封装，本体高度仅 4.00 mm Max，内部对称集成 4 组 1CT:1CT 宽带隔离变压器与线缆侧共模扼流圈，并在网线侧独立引出 4 组中心抽头（Pins 15, 18, 21, 24），完全满足 IEEE 802.3af 标准 350 mA 的以太网供电（PoE）载流需求。器件具备 1500 Vrms 电气隔离耐压 与极低的电磁共模辐射，广泛应用于多口千兆交换机、企业路由器、网络安防摄像机（IPC）、机顶盒及超薄网络单板设备。
| 核心参数 | 指标规格 | 硬件工程优势与选型要点 |
| 网络通信速率 | 100/1000 BASE-T (千兆全双工) | 兼容全双工以太网通信，满足大容量音视频与工业控制吞吐 |
| PoE 供电能力 | 350 mA 连续电流 (IEEE 802.3af) | 网线侧 4 组中心抽头独立引出，无缝对接板载 PoE PD/PSE 电路 |
| 器件本体高度 | 4.00 mm 最大值 (Ultra-Low Profile) | 超薄设计，彻底攻克 1U 刀片机箱、超薄网卡与板卡层间干涉 |
| 封装形态 | 24-Pin SOP 贴片 (鸥翼引脚) | 行业通用 1.00 mm 引脚间距，适配高速全自动 SMT 贴片工艺 |
| 变压比 (Turns Ratio) | 1CT : 1CT (±5%) (TX/RX 全对称) | 兼容主流 Broadcom、Marvell、Realtek 等电压驱动与电流驱动型 PHY |
| 开路电感 (OCL) | 350 μH 最小值 (@ 100kHz, 0.1V, 8mA 偏置) | 在 8mA 直流偏置下抗磁芯饱和能力强，长线缆传输误码率极低 |
| 插入损耗 (IL) | -1.0 dB 最大值 (1 ~ 100 MHz) | 传输损耗极低，眼图张度大，有效保障长距离传输信号完整性 |
| 回波损耗 (RL) | -18.0 dB 最小值 (1 ~ 30 MHz) | 精准阻抗匹配，大幅抑制线缆高频电磁波反射与信号抖动 |
| 近端串扰抑制 | -45.0 dB 最小值 (@ 30 MHz) | 优异的通道间隔离设计，杜绝多通道差分信号间的互相串扰 |
| 介电隔离耐压 | 1500 Vrms 最小值 (60 秒) | 隔绝雷击浪涌、静电放电（ESD）及外部高地电位差，保护核心芯片 |
| 参数 | 规格 |
|---|---|
| 主体尺寸 | 15.10 mm × 7.10 mm |
| 引脚总跨距 | 10.00 mm |
| 引脚间距 | 1.00 mm |
| 单排 12 脚跨度 | 11.00 mm |
| 引脚宽 | 0.38 mm |
| 单颗焊盘宽度 | 0.60 mm |
| 单颗焊盘长度 | 1.35 mm |
| 双排焊盘内间距 | 8.00 mm |
| 双排焊盘外总跨度 | 10.70 mm |
搭配纯塑 1×4 / 2×4 联排 RJ45 插座使用，相比一体化 Magjack 降低 25%~35% 的硬件 BOM 成本，散热与布线更灵活。
支持 IEEE 802.3af（350mA 连续电流 / 15.4W），单网线同步传输千兆视频与供电；内置 1500Vrms 隔离耐压，阻断雷击浪涌。
满足 Wi-Fi 6/7 AP 千兆上行吞吐需求；4.00mm 超薄高度不顶外壳与天线，适配超薄吸顶设计。
4.00mm 极限低矮高度，完美符合 PCIe 矮卡及 1U 密集机架限高要求（≤5.0mm），彻底避免板卡层间堆叠碰撞。
分立式架构允许在 RJ45 与变压器之间自主加装 TVS / 气体放电管，实现更高级别的防雷与静电防护。
答：完全支持。GST5009 LF 符合 IEEE 802.3af 标准，网线侧次级中心抽头（Pins 15, 18, 21, 24）经过强化设计，最大支持 350 mA 连续直流供电（15.4W 功率级别）。若您的设计需要更高功率的 PoE+（802.3at，600mA/30W），建议选择大电流规格型号。
答：100% 完全兼容，可以直接原位替换（Pin-to-Pin Drop-in）。两者的机械尺寸（长 15.1mm、高度 4.0mm、间距 1.00mm）、引脚定义、1CT:1CT 变比及 1500Vrms 隔离耐压完全一致。而且 LINK-PP LP82440ANL 具备 -40℃ 至 +85℃ 的工业级宽温，在恶劣工业与室外环境下稳定性更优。
答：在紧凑型刀片服务器、薄型 1U 交换机、超薄 PCIe 扩展卡和紧凑型物联网网关中，板卡之间的垂直间隙极为狭小。GST5009 LF 的 4.00mm 超薄高度为硬件工程师提供了充足的机械净空，有效避免与机壳或相邻子卡发生结构干涉。
