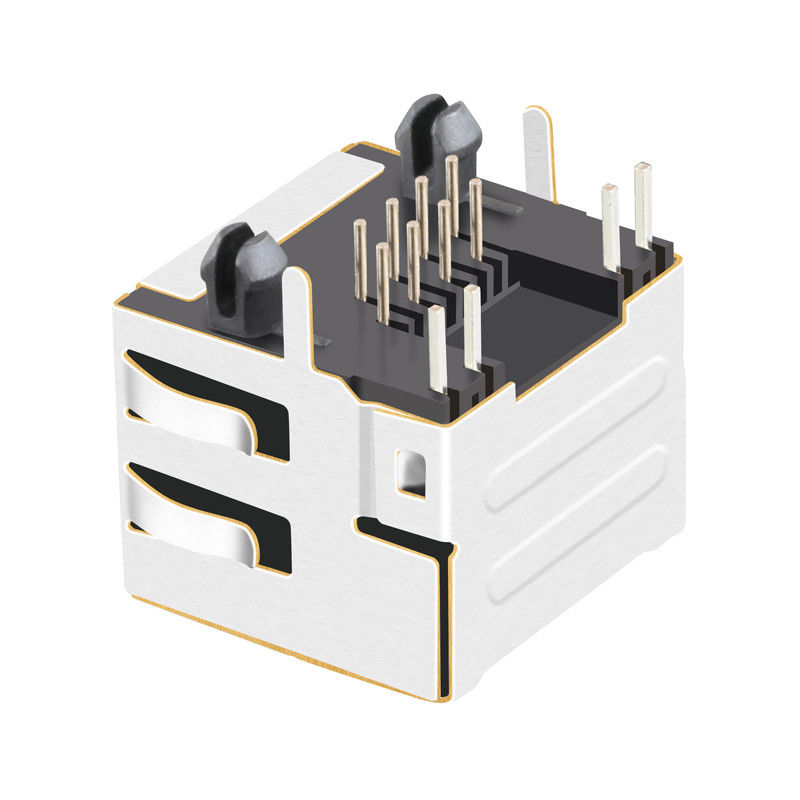

XMK-9758-8813-S0L1-H 超薄RJ45插座_11.3mm矮身带灯 常规镀金 30u 扁针

XMK-9758-8813-S0L1-H 超薄RJ45连接器 简介

应用场景与解决方案

1. 1U 机架式网络设备与高密刀片服务器 (1U Rack & Blade Servers)

• 痛点场景： 1U 标准机箱外壳总高度仅 44.45 mm，内部往往需要容纳主板、风扇墙、电源模块和多层扩展卡。在主板边缘管理口或多网口密集排布区域，标准高度网口极易发生空间干涉，且高发热环境对元器件耐温要求极高。
• 解决方案： 本插座 11.30 mm 的高度 与 -40°C~+85°C 宽温 特性，完美契合 1U 边缘网关、刀片服务器带外管理口（IPMI/BMC）以及超薄交换机的垂直空间约束。

2. 嵌入式工控机与薄型工业一体机 (Embedded Box PC & Industrial Tablet)

• 痛点场景： 现代工业自动化产线大量采用无风扇、被动散热的超薄工控盒（Thin IPC）与工业触摸平板。这类设备厚度通常压缩在 20~30 mm 以内，内部几乎没有富余的 Z 轴净空。
• 解决方案： 矮身侧插设计允许主板紧贴铝合金散热外壳安装，底部的 Tab-Down 卡扣设计符合工控设备操作员自下而上拔插网线的操作习惯，牢固抗震。

3. 便携式手持医疗仪器与野外检测终端 (Handheld Medical & Field Testers)

• 痛点场景： 手持监护仪、便携式超声仪、手持网络线缆分析仪等设备对握持手感和机身厚度极其敏感。此类设备经常在救护车或户外严苛温差环境下使用，需要兼顾便携性、耐候性与可靠的网口状态提示。
• 解决方案： 该插座 15.20 mm 的超短纵深为电池仓和主控芯片让出空间，原生的绿黄双灯让野外医护与工程人员在昏暗环境下也能清晰判断数据传输链路，无需外加指示灯电路。

4. 扁平化工业物联网边缘网关与数据采集器 (Industrial IoT Gateways)

• 痛点场景： 分布在智能电网配电柜、水务泵站及自动化产线中的 PLC 与数据采集网关（RTU），通常采用超薄 DIN 导轨卡扣式设计，外壳深度与厚度受到标准配电箱的严格限制。
• 解决方案： 插座支持 CAT 5e 传输与通用 RS-485/以太网协议复用，极小的体积配合强大的外壳多点接地弹片，可有效抵抗工业现场变频器及大功率电机启停带来的强电磁干扰。

5. 高清视音频编解码器与数字标牌播放盒 (AV-over-IP & Digital Signage)

• 痛点场景： 挂装在商业显示大屏背后的 4K/8K 超薄解码盒或会议室分布式视音频节点，要求整机轻薄隐蔽，主板通常双面贴片，对板边接插件的占板面积要求严苛。
• 解决方案： 仅 15.20 mm 的机身深度使主板底层能布设更多的高速缓存与解码芯片，平替进口料号降低 BOM 成本。

硬件设计与 PCB Layout 走线指导

【 PCB 引脚正面顶视图 (Top View) 】

                    Pin 9 ───(绿灯+)       Pin 11 ───(黄灯+)
                    Pin 10 ──(绿灯-)       Pin 12 ──(黄灯-)
                      │                      │
       [接地孔]       └─── 1  3  5  7 ───────┘       [接地孔]
       Ø1.80 mm            2  4  6  8                Ø1.80 mm
                           (8P8C触针)

• 差分信号走线控制：本产品为纯网口插座，差分信号由外置网络变压器引出至 Pins 1~8。从变压器到网口焊盘的走线必须严格做 100 Ω±10% 差分阻抗控制。走线尽量保持短且等长，避免在差分线上打过孔，防止高频阻抗不连续引起信号反射。

• LED 指示灯回路限流与隔离：
  • 左绿灯： Pin 9(+) 串联电阻接 3.3V GPIO，Pin 10(-) 接地。
  • 右黄灯： Pin 11(+) 串联电阻接 3.3V GPIO，Pin 12(-) 接地。
  • 限流电阻建议： 推荐串接一颗 120 Ω∼150 Ω 的贴片电阻，将工作电流控制在 10~15 mA 最佳亮度区间。
  • 布线隔离： LED 控制线属于低速数字逻辑电平，切忌与 Pins 1~8 的高速网络差分线平行紧邻走线，防止 LED 亮灭瞬间的开关沿（Edge Rate）噪声串扰到底层模拟网络线上。

• 地平面与屏蔽地处理（Chassis GND vs Signal GND）：两侧的 Ø1.80 mm 机械接地定位引脚直接连通外壳屏蔽罩。推荐在 PCB 板边划出独立的 机壳地铜皮（Chassis GND） 与该引脚相连，并在机壳地与系统数字地（GND）之间预留高压磁珠或 1000pF/2kV 高压防浪涌电容，避免外部网线静电窜入主板芯片。

常见问题解答

Q1: XMK-9758-8813-S0L1-H 是否可以直接替换 LINK-PP LPJE169AENL？

A: 可以，100% 免改板原位直接平替。
两者在 PCB 焊盘引脚定义（8 个信号脚 + 4 个 LED 脚 + 2 个接地定位脚）、外形轮廓（11.30 mm 高度、15.20 mm 进深）、机箱面板开孔（17.30 × 12.30 mm）以及左绿/右黄指示灯驱动极性上完全一致，客户无需改动任何硬件 Layout 或外壳模具即可无缝切换二供导入。

Q2: 这款插座内部是否集成了网络变压器？

A: 不带内部变压器（Non-Magnetic）。
这是一款纯机械接触的屏蔽 RJ45 模块化插座。其优势在于将板上高度极限压缩至 11.30 mm，为**板载分立式网络变压器方案（Discrete LAN Magnetics）**留出了极低的空间，非常适合追求极致纤薄的硬件设计。

Q3: 这款插座能否支持千兆（1000BASE-T）数据传输？

A: 完全可以。
该插座属于标准 8P8C CAT 5e（超五类）性能等级。当主板上搭配外置分立式千兆网络变压器与千兆以太网 PHY 芯片时，其高频物理接触特性完全满足千兆（1 Gbps）全双工数据传输要求。

Q4: 这款连接器的指示灯极性该如何接入？

• 左侧指示灯（绿光，565 nm）： 引脚 Pin 9 为阳极正极 (+)，Pin 10 为阴极负极 (-)。
• 右侧指示灯（黄光，585 nm）： 引脚 Pin 11 为阳极正极 (+)，Pin 12 为阴极负极 (-)。
• 在 3.3V 逻辑驱动电平下，建议在正极或负极串联一颗 120 Ω∼150 Ω的限流电阻，使 LED 工作在 10~15 mA 的最佳亮度区间
