Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: HR911130A / HY911130A
Document: LPJG0806FBNL.pdf
Payment & Shipping Terms
最小订货量: 1200
价格: 工厂价
包装: 50pcs/盘,1200pcs/箱
交货周期: 1-2 周
付款条款: T/T
供货能力: 3000K-PCS/月
型号: |
HR911130A / HY911130A |
封装: |
通孔直插 |
速率: |
10/100/1000Mbps |
PoE: |
不支持 |
镀金: |
6u |
焊接: |
回流焊 |
规格书: |
可提供 |
免费样品: |
可提供 LPJG0806FBNL |
结构形式: |
集成磁性元件 |
型号: |
HR911130A / HY911130A |
封装: |
通孔直插 |
速率: |
10/100/1000Mbps |
PoE: |
不支持 |
镀金: |
6u |
焊接: |
回流焊 |
规格书: |
可提供 |
免费样品: |
可提供 LPJG0806FBNL |
结构形式: |
集成磁性元件 |

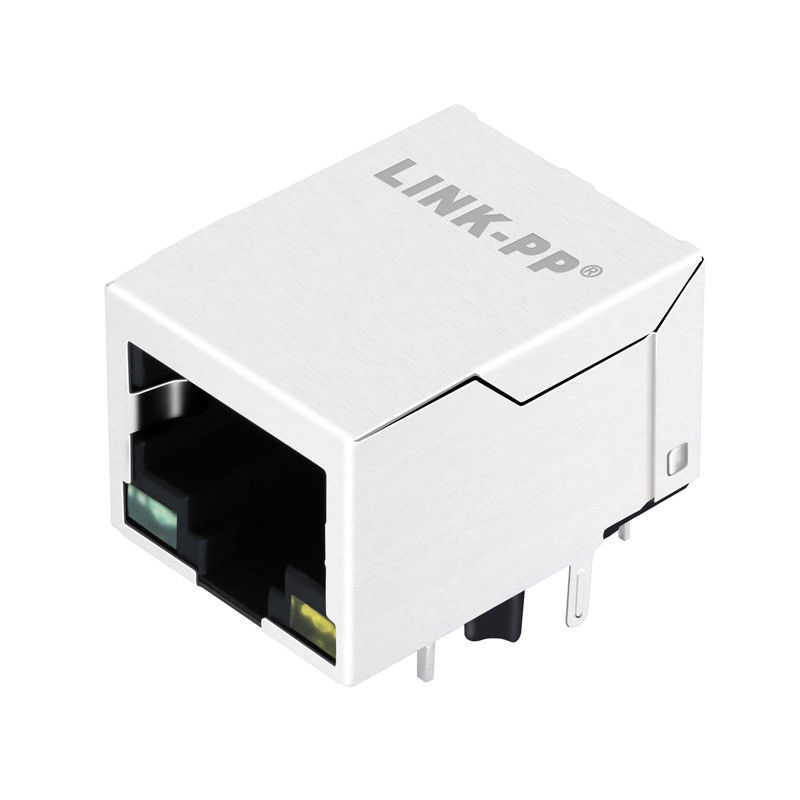

HR911130A / HY911130A 是一款用于千兆以太网通信的 1000Base-T RJ45磁性连接器，采用RJ45接口与以太网磁性元件一体化设计，将隔离变压器、共模滤波等磁性元件集成于连接器内部，可有效减少外围元器件数量，简化PCB电路设计，提高网络接口的稳定性和可靠性。
该产品支持 10/100/1000Base-T以太网传输速率，符合IEEE 802.3ab千兆以太网标准要求，并集成绿色/黄色LED状态指示灯，可用于显示网络连接状态和数据传输状态。
HR911130A / HY911130A适用于以太网交换机、路由器、工业控制设备、网络通信设备、嵌入式系统等对高速网络连接和空间优化有要求的应用场景。
传统以太网接口通常需要：
而HY911130AE将相关磁性元件集成于RJ45连接器内部，可实现：
特别适用于空间受限的网络设备设计。
HY911130AE支持多种以太网速率：
| 网络标准 | 传输速率 |
|---|---|
| 10Base-T | 10Mbps |
| 100Base-TX | 100Mbps |
| 1000Base-T | 1000Mbps |
产品满足千兆以太网通信需求，可保证高速数据传输过程中的信号稳定性。
HY911130AE集成双LED指示功能：
可用于显示：
无需额外增加独立指示灯设计，方便设备状态管理。
产品内部集成网络磁性元件，可改善高速以太网信号传输性能：
适合工业环境及长期运行设备使用。
| 参数 | 规格 |
|---|---|
| 产品型号 | HR911130A / HY911130A |
| 产品类型 | RJ45磁性连接器 |
| 接口类型 | RJ45网络接口 |
| 端口数量 | 单端口 |
| 结构形式 | 集成磁性元件 |
| 安装方式 | PCB通孔安装 |
| 安装方向 | 直角式 |
| LED指示 | 绿色/黄色 |
| 接触方式 | 8P8C |
| 参数 | 规格 |
|---|---|
| 支持速率 | 10/100/1000Base-T |
| 最大传输速率 | 1000Mbps |
| 网络标准 | IEEE 802.3ab |
| 应用类型 | 千兆以太网 |
| 信号传输方式 | 差分信号传输 |
| 参数 | 规格 |
|---|---|
| 隔离电压 | ≥1500Vrms |
| 变压器匝比 | 1CT:1CT |
| 工作温度 | 标准商业级温度范围 |
| 磁性元件 | 内置网络变压器 |
| 电磁干扰抑制 | 支持 |
在集成RJ45连接器和以太网变压器领域
连普科技(LINK-PP)是德州仪器(TI)和英特尔(Intel)指定的设计商和制造商.
