Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: RJ-10149E
Document: LPJ0013AHNL.pdf
Payment & Shipping Terms
最小订货量: 500 / 1000
价格: 工厂价
包装: 50pcs/盘,1200pcs/箱
交货周期: 现货
付款条款: 现金/月结15天/30天/60天
供货能力: 5.5KK/月
型号: |
RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A |
种类: |
RJ45 模块化插座，带变压器 (1x1 单口) |
接口类型: |
RJ45 |
网络速率: |
10/100 Base-T, 支持 AutoMDIX |
安装方式: |
插件式/通孔式, 90度直角/侧插 |
屏蔽类型: |
全屏蔽，带 EMI 弹片 |
滤波器(变压器): |
内置集成式 |
样品， 规格书，3D: |
可提供 |
型号: |
RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A |
种类: |
RJ45 模块化插座，带变压器 (1x1 单口) |
接口类型: |
RJ45 |
网络速率: |
10/100 Base-T, 支持 AutoMDIX |
安装方式: |
插件式/通孔式, 90度直角/侧插 |
屏蔽类型: |
全屏蔽，带 EMI 弹片 |
滤波器(变压器): |
内置集成式 |
样品， 规格书，3D: |
可提供 |

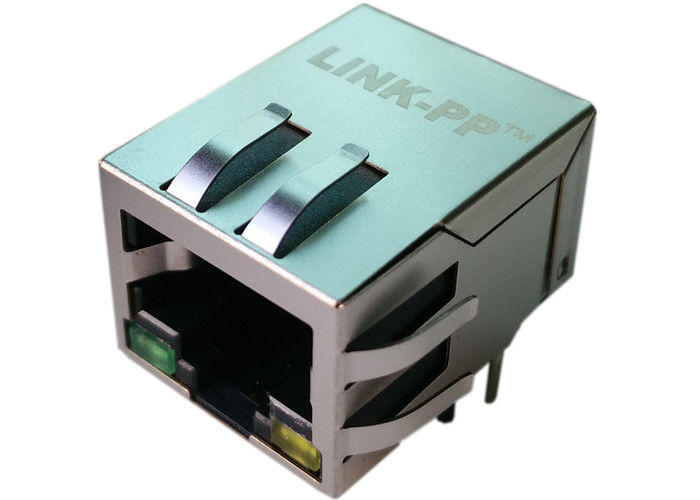

RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A 是高性能、高可靠性的 1x1 RJ45网络连接器（集成网络变压器/磁性元件），专为 10/100 Base-T 百兆以太网及 AutoMDIX 应用设计。该产品采用 90度直角（侧插）与穿孔式（THT/DIP）安装设计，不仅能够有效节省PCB电路板空间，还能显著提升信号完整性。
连接器内置黄/绿双色LED指示灯，便于直观监控网络连接状态；外部采用带EMI接地弹片的不锈钢全包屏蔽外壳，抗电磁干扰能力极强。RB1-125BAG1A 广泛应用于工业控制、网络通信设备及物联网终端，是硬件研发工程师的理想互连解决方案。
| 参数 | 规格 |
|---|---|
| 产品型号 | RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A |
| 产品类型 | RJ45带磁性元件连接器 |
| 接口类型 | RJ45 Modular Jack |
| 端口数量 | 1×1 单端口 |
| 应用速率 | 10/100Base-T Ethernet |
| 网络功能 | AutoMDIX |
| 内置磁性元件 | 网络变压器 + 滤波器 |
| LED指示灯 | 支持 |
| LED颜色 | Green / Yellow（绿/黄） |
| 屏蔽方式 | 全屏蔽 + EMI Finger |
| 安装方式 | 通孔安装（Through Hole） |
| 安装方向 | 90°直角型 |
| Tab方向 | Down（向下） |
| 焊接方式 | 波峰焊/通孔焊接 |
| 包装方式 | Tray |
| 参数 | 规格 |
|---|---|
| PCB上方高度 | 0.525英寸（13.33mm） |
| 产品结构 | RJ45 Jack + Integrated Magnetics |
| 排列方式 | 单排1列 |
| 外壳材料 | 不锈钢 |
| 前壳厚度 | 0.20mm |
| 后壳厚度 | 0.20mm |
| 接地脚 | 预焊处理 |
| 外壳屏蔽 | EMI Shielding |
| 部件 | 材料及处理 |
|---|---|
| RJ45端子 | 磷青铜（Phosphor Bronze），厚度0.30mm |
| 接触区域镀层 | Gold Flash（镀金） |
| 焊脚区域 | ≥100µ"锡镀层 |
| 底层镀层 | 50~100µ"镍 |
| 输入端子 | 黄铜，厚度0.35mm |
| Link端子 | 黄铜，厚度0.25mm |
| 输入/Link端子表面处理 | 镍底+锡镀层 |
| 外壳 | 不锈钢 |
| 塑胶外壳 | 高温热塑性材料 |
| 颜色 | 黑色 |
| 阻燃等级 | UL94 V-0 |
| UL认证文件 | E47960 |
RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A 采用集成式网络磁性模块设计，通过变压器隔离、阻抗匹配和滤波处理，提高以太网信号传输稳定性。
| 参数 | 规格 |
|---|---|
| 网络变压器类型 | 集成式LAN Transformer |
| 开路电感（OCL） | ≥350µH |
| 测试条件 | 100kHz，0.1V，8mA DC Bias |
| 测试绕组 | Input R1-R2 / Input R7-R8 |
| 参数 | 规格 |
|---|---|
| Hi-Pot耐压测试 | 1500VAC / 60秒 |
| 或 | 2250VDC / 60秒 |
| 绝缘电阻 | ≥500MΩ |
| 介电耐压 | ≥1000VAC |
| 参数 | 性能 |
|---|---|
| 共模抑制比（CMR） | ≥-30dB @1~100MHz |
| 串扰（Crosstalk） | ≥-30dB @1~100MHz |
高共模抑制能力能够有效降低电磁噪声，提高设备在工业环境中的Ethernet通信稳定性。
RJ-113BZ / RJ-10149E / RB1-125BAG1A / RDA-125BAG1A 内部采用100Ω平衡低通滤波结构（Balance Low Pass Filter），优化高速以太网信号传输质量。
| 参数 | 频率范围 | 规格 |
|---|---|---|
| 插入损耗（Insertion Loss） | 1~100MHz | ≤ -1.0dB |
| 回波损耗（Return Loss） | 1~30MHz | ≥ -18dB |
| 回波损耗（Return Loss） | 30~60MHz | ≥ -16dB |
| 回波损耗（Return Loss） | 60~80MHz | ≥ -12dB |
| 参数 | 规格 |
|---|---|
| 工作温度 | 0℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 测试标准 | MIL-STD-1344A |
| 环境测试 | 符合EIA-364要求 |
凭借其坚固的设计与出色的信号滤波能力，RB1-125BAG1A 广泛适用于以下 B2B 硬件开发场景：
* 工业以太网交换机与路由器
* 物联网 (IoT) 网关与边缘计算设备
* 工控机主板 与 嵌入式系统
* 电信基站与通信网络设备
* 智能安防监控设备、机顶盒
* 自动化控制面板与 PLC
作为专业的电子元器件B2B供应商，我们确保每一批次的 RB1-125BAG1A 连接器均采用标准防静电托盘包装，防止在运输和仓储过程中出现物理损坏或氧化腐蚀。我们为企业级客户提供极具竞争力的阶梯批发报价、稳定的交期以及专业的技术选型支持。
在集成RJ45连接器和以太网变压器领域, 连普电子(LINK-PP)是德州仪器(TI)和英特尔(Intel)指定的设计商和制造商.
