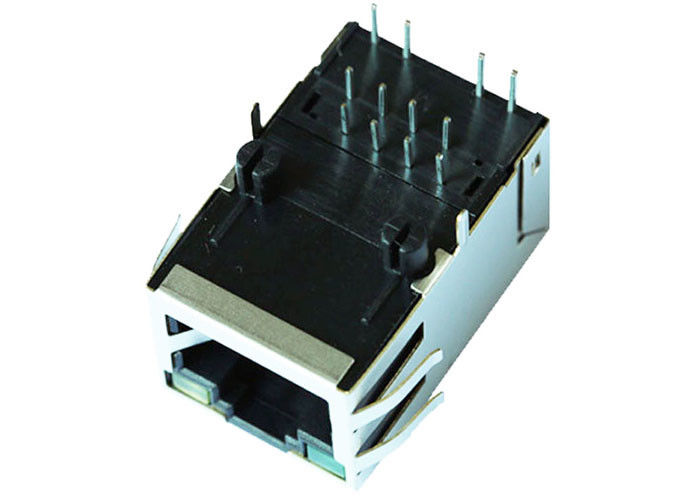

08B0-1X1T-36-F 10/100M 单口带变压器插座 通孔焊接 RJ45 连接器

核心产品亮点

• 结构形态： 1x1 单口标准高度（13.80 mm），弹片朝上（Tab-Up / Latch-Up）防拉脱设计；
• 传输速率： 10/100BASE-T 百兆以太网，100% 遵从 IEEE 802.3 通信协议；
• 集成磁电： 内部封装隔离变压器、共模电感扼流圈及 Bob-Smith 阻容终结匹配电路；
• 安装工艺： 传统通孔插装（THT / DIP），适合波峰焊高可靠性机械焊接固着；
• 状态指示灯： 左侧橙/绿双色 LED，右侧单黄色 LED，清晰反馈网络连接与数据收发状态；
• 工业级宽温： 运行温度支持 -40°C 至 +85°C，抗恶劣工业气候环境；
• 高压隔离： 初级与次级间具备 1,500 Vrms（2,250 VDC）高压电气绝缘耐压防护；
• 电磁屏蔽： 全包覆铜合金镀镍屏蔽外壳，顶部及两侧带弹性接地弹片（EMI Fingers）；
• PoE 等级： Non-PoE（无供电纯数据通信版本）。

完整技术参数规格表

08B0-1X1T-36-F RJ45 连接器 图纸

内部原理图与引脚定义

网络信号引脚 (Pin 1 ~ Pin 6):

• 发送通道 (TX): Pin 1 (TCT 中心抽头), Pin 2 (TD+), Pin 3 (TD-)，变比 1CT:1。
• 接收通道 (RX): Pin 4 (RD+), Pin 5 (RD-), Pin 6 (RCT 中心抽头)，变比 1CT:1。

LED 状态指示灯引脚 (Pin 7 ~ Pin 10):

• 右侧 LED 1 (单黄色): Pin 8 为正极 (+)，Pin 7 为负极 (-)。
• 左侧 LED 2 (橙绿双色): Pin 9(+) / Pin 10(-) 为橙光；Pin 9(-) / Pin 10(+) 为绿光。

机械外形尺寸与 PCB 推荐焊盘布局

标准外形轮廓尺寸:

• 本体宽度 (Width): 16.00 mm (±0.25 mm)
• 纵深长度 (Length): 21.60 mm (±0.25 mm)
• 板上安装高度 (Height): 13.80 mm (±0.20 mm)

PCB 推荐钻孔尺寸：

• 网络信号引脚 (共 6 孔): 推荐成品钻孔内径为 Ø0.89 +0.13/-0.00 mm；
• LED 指示灯引脚 (共 4 孔): 推荐成品钻孔内径为 Ø1.02 +0.13/-0.00 mm；
• 屏蔽外壳接地脚 (共 2 孔): 推荐钻孔内径为 Ø1.57 mm；
• 塑胶定位柱机械孔 (共 2 孔): 推荐钻孔内径为 Ø3.25 mm。

08B0-1X1T-36-F RJ45 带变压器插座 应用 场景

专为要求高信号完整性、严苛电气隔离与工业级耐候性的通信设备设计：

• 工控自动化与工业物联网 (IIoT): 工业以太网交换机、PLC 控制器、远程 I/O 耦合器、工业触摸屏 (HMI)、机器视觉相机；
• 网络与数据通信: 企业级路由器、交换机、以太网光纤收发器、硬件网关、工业服务器主板；
• 智能安防与楼宇自控: 网络高清硬盘录像机 (NVR/DVR)、门禁出入控制主机、商业火灾报警器、VoIP 网络电话；
• 智能电网与数字能源: 智能变电站终端、光伏逆变器通信控制板、风力发电机主控单元、储能系统 (BMS) 采集板。

工程师与采购常见问题

Q1: 这款网络插座是否能 100% 直接替代 Bel Fuse 08B0-1X1T-36-F？是否需要修改 PCB？

A: 可以 100% 直接平替。本产品属于直接无缝对标替代料（Drop-in Replacement），在机械尺寸、PCB 焊盘封装、引脚脚位及电气高频特性上完全一致，客户无需改动任何现有硬件原理图和 PCB Gerber 文件。

Q2: 样件申请流程与大货交期是怎样的？

A: 我们对该核心标准料号常年建立安全备料。可为新项目打样提供 2~5 只免费工程样品，通常 24-48 小时内极速顺丰/国际快递派发。大批量生产订单常规交期为 2~4 周，相比国际品牌动辄 16-20 周的漫长交货期具有极强的供应链韧性保障。

Q3: 这款集成变压器插座是否支持 PoE 以太网供电？

A: 不支持。08B0-1X1T-36-F 专为 Non-PoE（无供电） 百兆以太网纯数据传输场景设计。如果您的设备需要 PoE、PoE+ (30W) 或 PoE++ (60W-90W, IEEE 802.3bt) 供电功能，请查阅我们的 PoE MagJack 专属品类，或联系技术支持获取兼容的 PoE 替代料号推荐。

Q4: 这款产品在应对电磁兼容 (EMC) 辐射方面表现如何？

A: 表现优异。插座内部不仅集成了高性能共模抑制电感（CMR > 30dB），外壳更采用了全金属高导电铜合金包覆，并在插座前沿四周设计了完整的弹性接地弹片（EMI Tabs），与设备金属机箱前面板实现 360° 无缝搭接，显著抑制空间电磁辐射泄漏。
