Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: LPJK7403B98NL
Document: LPJK7403B98NL.pdf
Payment & Shipping Terms
最小订货量: 500 / 1000
价格: 0.9-1.2元
包装: 110pcs/卷,770pcs/箱
交货周期: 库存或者5天内发货
付款条款: T/T,MoneyGram,Western Union
供货能力: 5KK / Month
型号: |
LPJK7403B98NL |
种类: |
超薄RJ45连接器 |
接口类型: |
RJ45 |
应用范围: |
通讯 |
免费样品: |
可提供 |
规格书: |
可提供 |
滤波器(变压器): |
内置集成式 |
PoE: |
不支持 |
端口数量: |
1 |
安装方式: |
THT 通孔插装 (90度直角 / 侧插) |
锁扣方向: |
朝上 |
传输速率: |
千兆以太网 |
型号: |
LPJK7403B98NL |
种类: |
超薄RJ45连接器 |
接口类型: |
RJ45 |
应用范围: |
通讯 |
免费样品: |
可提供 |
规格书: |
可提供 |
滤波器(变压器): |
内置集成式 |
PoE: |
不支持 |
端口数量: |
1 |
安装方式: |
THT 通孔插装 (90度直角 / 侧插) |
锁扣方向: |
朝上 |
传输速率: |
千兆以太网 |

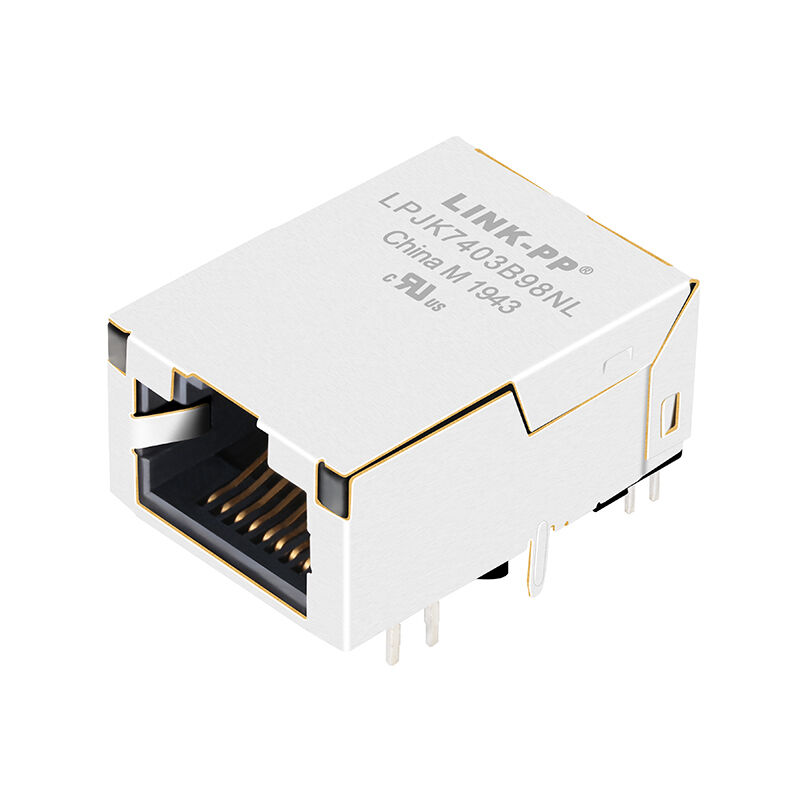

LPJK7403B98NL 是一款专为空间受限的网络设备设计的高性能、超薄型 10/100/1000 Base-T 千兆 RJ45 磁性连接器 (Magjack)。产品采用11.30mm低高度设计、90°卧式（Right Angle）通孔安装结构，将RJ45接口、网络隔离变压器、共模扼流圈及LED状态指示灯集成于一体，可有效减少外围器件数量，优化PCB布局，提高系统可靠性和电磁兼容性能。
LPJK7403B98NL符合IEEE 802.3千兆以太网标准，具备1500Vrms隔离耐压、350μH开路电感（OCL）、工业级-40℃～+85℃工作温度等优异性能，广泛应用于工业以太网、网络交换设备、服务器、工控主板、嵌入式计算平台及各类通信设备。
| 参数 | 规格 |
|---|---|
| 产品型号 | LPJK7403B98NL |
| 产品类型 | 低矮型（Low Profile）RJ45集成网络变压器连接器（RJ45 MagJack） |
| 连接器类型 | 8P8C RJ45 插座（带磁性元件） |
| 网络标准 | IEEE 802.3 |
| 传输速率 | 1000Base-T（千兆以太网） |
| 端口数量 | 1×1 单端口 |
| 安装方式 | THT 通孔插装（90°直角 / 侧插） |
| 锁扣方向 |
锁扣朝上（Tab-Up / Latch Up） |
| 参数 | 规格 |
|---|---|
| 宽度 | 17.80 mm |
| 长度 | 24.20 mm |
| 总体高度 | 11.60 mm |
| PCB以上高度 | 11.30 mm（超薄） |
LPJK7403B98NL按照25℃测试条件设计，各项指标满足IEEE 802.3千兆以太网规范要求。
| 参数 | 规格 |
| 线圈比 | 1CT：1CT（±2%） |
| 开路电感 | ≥350μH @100kHz，100mVrms，8mA DC Bias |
| 插入损耗（0.5～100MHz） | ≤0.8dB |
| 插入损耗（100～125MHz） | ≤1.2dB |
| 回波损耗（0.5～40MHz） | ≥18dB |
| 回波损耗（50～100MHz） | ≥-[12-20LOG(f/80MHz)] dB |
| 串扰（0.5～40MHz） | ≥35dB |
| 串扰（40～100MHz） | ≥-[33-20LOG(f/50MHz)] dB |
| 共模抑制比 | ≥30dB（0.5～100MHz） |
| 隔离耐压 | 1500Vrms（PHY侧至线路侧） |
| 工作温度 | -40℃～+85℃ |
得益于优化的磁性器件设计，LPJK7403B98NL能够实现：
有效保障千兆以太网高速传输过程中的信号稳定性和抗干扰性能。
- 胶芯材质: 热塑性 PBT，符合 UL94V-0 阻燃等级
- 接触件与屏蔽材质: 高性能铜合金
- 屏蔽层电镀: 镀镍
- 屏蔽外壳材质: SUS 304-1/2H 不锈钢，厚度 0.2mm
- 触点电镀: 接触区域镀金，厚度最小 6 微英寸 (6μ")
- 波峰焊要求: 烙铁头温度 250℃，焊接时间 5 秒
