Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: LPJK6003AONL
Document: LPJK6003AONL.pdf
Payment & Shipping Terms
最小订货量: 50
价格: 据量
包装: 50pcs/盘,1200pcs/箱
交货周期: 库存或者1到2周
付款条款: T/T,,Western Union
供货能力: 5KK / Month
型号: |
LPJK6003AONL |
种类: |
1×1单口带磁RJ45网口 |
速率: |
10BASE-T / 100BASE-TX |
PoE: |
支持IEEE 802.3at PoE+ |
平衡线路电流: |
720mA @57VDC |
TX / RX变比: |
1CT:1CT ±2% |
OCL: |
≥350µH @18mA DC Bias |
隔离耐压: |
1500Vrms |
工作温度: |
-40℃～+85℃ |
安装方式: |
THT |
接触区镀层: |
≥6µin |
金属Shield: |
带EMI弹片 |
型号: |
LPJK6003AONL |
种类: |
1×1单口带磁RJ45网口 |
速率: |
10BASE-T / 100BASE-TX |
PoE: |
支持IEEE 802.3at PoE+ |
平衡线路电流: |
720mA @57VDC |
TX / RX变比: |
1CT:1CT ±2% |
OCL: |
≥350µH @18mA DC Bias |
隔离耐压: |
1500Vrms |
工作温度: |
-40℃～+85℃ |
安装方式: |
THT |
接触区镀层: |
≥6µin |
金属Shield: |
带EMI弹片 |

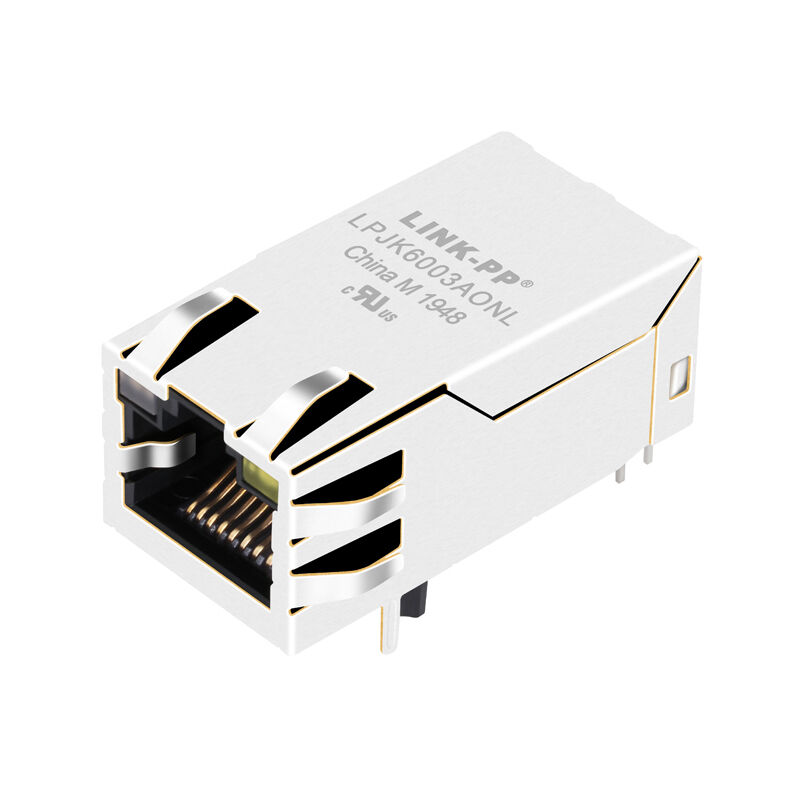

LINK-PP LPJK6003AONL 是一款 1×1 单口 10/100BASE-T PoE+ 带磁 RJ45 连接器，适用于需要 IEEE 802.3at PoE+、宽温运行以及集成 Ethernet 网络变压器的网络接口设计。
产品内部集成发送/接收网络变压器、共模滤波、Cable Side 终端网络和 PoE 电源线对接口，并配置金属屏蔽、EMI 弹片以及 LED 状态指示。
LPJK6003AONL 的 TX 和 RX 网络变压器均采用 1CT:1CT ±2% 变比，在 100kHz、0.1V、18mA DC Bias 条件下 OCL 最低为 350µH；支持 720mA Max. @57VDC Continuous 平衡直流线路电流，并具有 -40℃～+85℃ 工作温度范围。
| 参数 | 规格 |
|---|---|
| 品牌 | LINK-PP |
| 型号 | LPJK6003AONL |
| 产品类型 | 带磁RJ45 / RJ45 MagJack |
| 端口 | 1×1 Single Port |
| Ethernet | 10BASE-T / 100BASE-TX |
| PoE | PoE+ |
| PoE标准 | IEEE 802.3at |
| 安装方式 | Through Hole / THT |
| 方向 | 90° Side Entry |
| 卡扣 | Tab Up |
| 左侧LED | Orange / Green双色 |
| 右侧LED | Yellow |
| 工作温度 | -40℃～+85℃ |
| Shield | Yes |
| EMI弹片 | Yes |
| RoHS | 2011/65/EU |
| 参数 | 规格值 | 测试条件 / 说明 |
|---|---|---|
| TX变压器变比 | 1CT:1CT ±2% | 发送通道 |
| RX变压器变比 | 1CT:1CT ±2% | 接收通道 |
| 开路电感 OCL | ≥350µH | 100kHz / 0.1V / 18mA DC Bias |
| 插入损耗 | ≤1.1dB | 0.1～1MHz |
| 插入损耗 | ≤0.8dB | 1～65MHz |
| 插入损耗 | ≤1.2dB | 65～100MHz |
| 回波损耗 | ≥18dB | 0.5～40MHz |
| 回波损耗 | 按 -(12+20LOG(f/80MHz)) dB | 40～100MHz |
| 串扰 | 30dB Typ. | 1～100MHz |
| 共模到共模抑制 | ≥30dB | 0.1～100MHz |
| 共模到差模抑制 | ≥35dB | 0.1～100MHz |
| 隔离耐压 | ≥1500Vrms | @60Hz |
| 连续平衡直流线路电流 | 720mA Max. | @57VDC |
| 短时线路电流 | 1.2A Max. | @57VDC / 200ms |
| 工作温度 | -40℃～+85℃ | — |
| 参数 | 尺寸 |
|---|---|
| 宽度 | 16.60mm |
| 高度 | 13.50mm |
| 长度 | 32.50mm |
| 安装 | Through Hole |
| 接口方向 | 90°侧插 |
| 卡扣方向 | Tab Up |
| 部件 | 材料 / 参数 |
|---|---|
| Housing | Thermoplastic PBT + 30% G.F. |
| 阻燃等级 | UL94V-0 |
| Contacts | Phosphor Bronze C5210R-EH |
| Contact厚度 | 0.35mm |
| Pins | Brass C2680R-H |
| Pin厚度 | 0.35mm |
| Shield | Copper Alloy Brass H65Y |
| Shield厚度 | 0.20mm |
| Contact Plating | Gold ≥6µin，接触区域 |
| Wave Solder | 265℃ Max. / 5 Sec Max. |
适合符合其接口、电气和环境要求的：
PoE网络摄像机、门禁系统、Intercom、楼宇自动化、Ethernet Gateway、嵌入式网络终端、远程监控设备、智能家居控制器、Ethernet Switch及其他10/100BASE-T PoE+设备。
