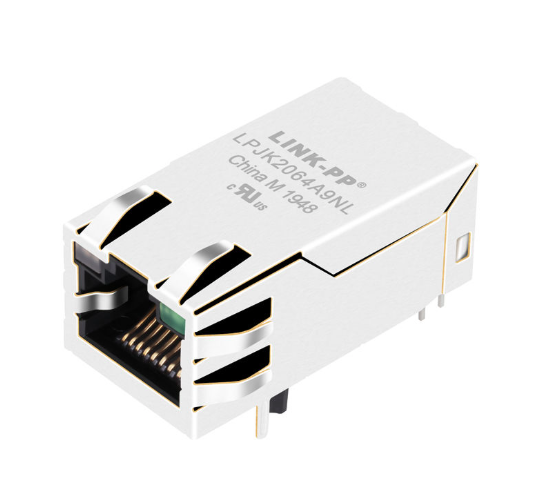

千兆带PoE 屏蔽RJ45连接器 带灯带弹开口向上 LPJK2064A9NL

LPJK2064A9NL 是一款面向千兆以太网应用的 1×1 RJ45 集成式磁性连接器（RJ45 MagJack），内置 1000BASE-T 网络变压器，集成 EMI 屏蔽弹片和 LED 指示灯，并支持 PoE 应用。产品采用直角通孔（THT）安装结构，具备 1500 Vrms PHY 侧至线路侧隔离电压，适用于 SOHO 网络设备、主板集成网卡（LOM）、网络集线器、网络交换机及其他以太网设备。

产品型号：LPJK2064A9NL
产品类型：1000BASE-T RJ45 集成式磁性连接器 / RJ45 MagJack
主要功能：集成网络变压器 + EMI 弹片 + LED + PoE 应用

LPJK2064A9NL 产品核心参数

LPJK2064A9NL集成式RJ45连接器简介：

LPJK2064A9NL 是一种 带集成网络变压器的千兆 RJ45 连接器，也可称为 RJ45 MagJack、集成式 RJ45 连接器或 ICM。

与普通 RJ45 网口插座不同，LPJK2064A9NL 将 Ethernet 磁性元件集成到 RJ45 连接器组件中，同时提供 EMI 屏蔽弹片和 LED 指示灯，因此可以将连接器、网络磁性接口和端口状态指示功能整合在一个器件中。

对于需要进行千兆以太网接口设计的硬件工程师而言，该产品主要解决以下几个选型需求：

• 千兆 Ethernet RJ45 接口
• 集成网络变压器
• PHY 与网线侧的电气隔离
• RJ45 端口 LED 状态指示
• EMI 屏蔽
• PoE 应用
• PCB 通孔安装

因此，LPJK2064A9NL 更准确的产品定位不是普通“RJ45 插座”，而是：1000BASE-T 集成磁性 RJ45 连接器。

千兆带变压器RJ45 的主要特点

1. 集成 1000BASE-T 网络变压器

LPJK2064A9NL 将 Ethernet 磁性元件集成于 RJ45 连接器内部，减少独立网络变压器与 RJ45 插座分别布局的需求。

产品变压比为：1CT : 1CT ±5%

开路电感（OCL）： 350 μH Min. @ 100 kHz, 0.1 V, 8 mA DC Bias

适合需要集成磁性接口的千兆以太网设备设计。

2. 带 EMI 屏蔽弹片

产品采用 SUS 304-1/2H 不锈钢屏蔽壳，并配置 EMI Spring Finger。

主要规格：

• 材料：SUS 304-1/2H
• 厚度：0.2 mm
• EMI 结构：Spring Finger

对于网络交换机、工业计算机及其他对 EMC/EMI 有要求的设备，连接器屏蔽结构需要与 PCB 接地、机壳和网线屏蔽结构共同设计。

3. 集成 LED 指示灯

LPJK2064A9NL 配备两组 LED 指示结构。

LED 可用于 Ethernet 端口状态显示。

实际 Link、Activity 或 Speed 指示逻辑应根据所使用 Ethernet PHY 和系统电路设计确定，不建议仅根据 LED 颜色直接推断具体网络速率。

LPJK2064A9NL 支持 PoE 应用

LPJK2064A9NL 专为包含 PoE（Power over Ethernet） 的 Ethernet 应用设计。

产品规定的平衡直流线路电流为：350 mA Max. @ 57 VDC continuous

同时，PHY Side 与 Line Side 之间具有：1500 Vrms Isolation

这对于需要同时传输 Ethernet 数据和 PoE 供电的设备具有重要意义。

需要注意的是，350 mA @ 57 VDC 是产品提供的电气规格，不应仅依据该参数直接将产品标注为某一特定 PoE 功率等级。具体 PoE 功率等级需要结合完整 PoE PSE/PD 电路、PHY、保护器件、热设计及相关 IEEE 802.3 要求进行系统验证。

千兆 RJ45 集成变压器的优势

传统 Ethernet 接口通常需要分别配置：RJ45 连接器 + 网络变压器 + 共模相关磁性元件 + LED

而集成式 RJ45 MagJack 将部分 Ethernet 磁性接口集成到连接器内部。

LPJK2064A9NL 的主要优势包括：

• 减少外部磁性元件布局
• 简化 Ethernet 接口设计
• 减少 PCB 上独立器件数量
• 集成 RJ45、磁性接口和 LED
• 提供 PHY 与线路侧隔离
• 集成 EMI 屏蔽结构
• 支持 PoE 应用
• 适合高集成度 Ethernet 设备

对于 PCB 空间有限的网络设备，集成式 RJ45 是一种值得考虑的 Ethernet 接口方案。

电气性能

所有以下电气参数均以 25℃ 条件为基础。

这些参数是工程师进行 千兆 RJ45 连接器选型、网络变压器性能评估和 PHY 接口验证时需要重点关注的指标。

LPJK2064A9NL 机械结构及材料

连接器尺寸

材料规格

PCB 安装与焊接

LPJK2064A9NL 采用 直角通孔式（Right-Angle THT） PCB 安装结构。

产品的焊接条件为：波峰焊：250℃，持续时间不超过 5 秒。

在 PCB Layout 和生产导入过程中，建议工程师依据 LP23031632 Rev A 产品图纸确认具体 PCB 焊盘、孔位、固定柱、屏蔽脚以及连接器外形空间，而不应仅依据网页中的外形尺寸制作量产 Footprint。

设计时建议重点确认：

• PCB 安装孔位置
• RJ45 信号引脚位置
• LED 引脚位置
• 屏蔽脚位置
• PCB 固定柱位置
• Connector Body Clearance
• 网口与机壳之间的空间
• PHY 至 RJ45 的差分信号走线

PoE网络变压器插座 适用场景

1. SOHO 网络设备

适用于 ADSL Modem 等 SOHO 网络设备的 Ethernet 接口。

2. 主板集成网卡 LOM

LPJK2064A9NL 可用于需要将 Ethernet 网络接口直接集成到主板的 LOM（LAN-on-Motherboard）设计。

3. 网络集线器 Hub

适用于需要单口 Gigabit Ethernet 接口的网络集线器设备。

4. 网络交换机 Switch

适用于 Gigabit Ethernet 网络交换机端口，尤其适合需要 RJ45 + 集成磁性元件 + LED + EMI 屏蔽 + PoE 的设计。

5. 其他 Ethernet 设备

也可根据具体电气、机械及 PCB 要求，用于工业计算机、网络设备及其他 Ethernet 应用。

LPJK2064A9NL 与普通 RJ45 网口插座有什么区别？

这是工程师在选择“RJ45 连接器”时非常重要的区别。

因此，如果原设计使用的是 RJ45 MagJack / Integrated RJ45 Connector，不能仅根据外形选择一个普通 RJ45 插座作为替代品。

LPJK2064A9NL PCB 设计注意事项

对于使用 LPJK2064A9NL 的千兆 Ethernet PCB，建议重点关注以下设计事项。

1. 依据产品图纸建立 Footprint

LP23031632 Rev A 是确认 PCB 安装尺寸、引脚位置、屏蔽脚和机械结构的主要依据。

2. 核对 Ethernet PHY

集成磁性元件的电气参数需要与实际使用的 Ethernet PHY 参考设计进行匹配。

3. 优化差分信号走线

PHY 至 RJ45 磁性接口之间的差分信号走线应按照 PHY 厂商的参考设计进行阻抗、长度匹配及走线间距控制。

4. 注意 EMI 屏蔽接地

EMI Spring Finger 并不是独立的 EMC 解决方案，其效果还取决于：

• PCB Ground
• Chassis Ground
• RJ45 Shield
• Cable Shield
• 外壳结构

等整体设计。

5. 单独验证 PoE

PoE 应用不仅需要考虑 RJ45 连接器，还应结合 PSE/PD、保护电路、隔离、热性能及 PCB 铜箔载流能力进行整体验证。

产品认证与环保要求

LPJK2064A9NL 提供以下合规信息：

• RoHS：符合 2011/65/EU
• UL：File No. E484635
• IEEE 802.3：符合相关要求
• Housing：UL94-V0 阻燃材料

对于 OEM、ODM、工业网络设备和通信设备项目，可根据项目要求进一步获取相应认证文件及测试资料。

LPJK2064A9NL 适合哪些客户？

LPJK2064A9NL 特别适合以下 B2B 客户：

硬件工程师：需要为 Gigabit Ethernet PHY 选择集成磁性 RJ45 的 PCB 设计人员。

电子设备制造商：需要批量使用 RJ45 MagJack、千兆网口连接器或 PoE RJ45 的 OEM/ODM。

网络设备厂商：包括交换机、Hub、网络控制设备等产品制造商。

工业计算机厂商：需要板载 Ethernet RJ45 接口的工业 PC 制造商。

采购及供应链团队：正在寻找 Pulse JK0-0177NL 替代型号、第二供应商或集成式 RJ45 连接器供应商的采购人员。

常见问题 FAQ

1. LPJK2064A9NL 是什么产品？

LPJK2064A9NL 是一款 1×1 1000BASE-T RJ45 集成式磁性连接器，内部集成网络变压器，并配备 EMI 弹片、LED 指示灯和 PoE 应用支持。

2. LPJK2064A9NL 是 RJ45 MagJack 吗？

是。该产品将 RJ45 网络接口与 Ethernet 集成磁性元件结合，因此属于集成式连接器。

3. LPJK2064A9NL 支持千兆以太网吗？

支持。LPJK2064A9NL 按 1000BASE-T Gigabit Ethernet 应用设计。

4. LPJK2064A9NL 带网络变压器吗？

带。该型号内部集成 Ethernet 网络磁性元件，变压比为 1CT : 1CT ±5%，OCL 为 350 μH Min.。

5. LPJK2064A9NL 支持 PoE 吗？

支持。该产品用于 PoE 应用，并规定最大连续平衡直流线路电流为 350 mA @ 57 VDC。

6. LPJK2064A9NL 有几个 LED？

该产品具有两组 LED 位置。左侧为绿/黄双色 LED，右侧为绿色单色 LED。

7. LPJK2064A9NL 的隔离电压是多少？

PHY Side 至 Line Side 的规定隔离电压为 1500 Vrms。

8. LPJK2064A9NL 的 OCL 是多少？

OCL 为 350 μH Min.，测试条件为 100 kHz、0.1 V、8 mA DC Bias。

9. LPJK2064A9NL 的工作温度是多少？

工作温度范围为 0℃～+70℃。

10. LPJK2064A9NL 是通孔安装吗？

是。该产品采用直角通孔（THT）安装方式，PCB Mount Angle 为 Side Entry。

11. LPJK2064A9NL 是 Tab Up 还是 Tab Down？

LPJK2064A9NL 为 Tab Up 结构。

12. LPJK2064A9NL 有 EMI 弹片吗？

有。产品采用 SUS 304-1/2H 不锈钢屏蔽壳，并配置 EMI Spring Finger。

13. LPJK2064A9NL 可以替代 JK0-0177NL 吗？

LPJK2064A9NL 可作为 Pulse JK0-0177NL 的替代候选型号进行评估。两者在 1×1 Gigabit RJ45、集成磁性元件、LED、EMI 和 PoE 等产品属性方面具有对应关系。但量产导入前仍应根据实际 PCB Footprint、Pin Assignment、电气参数和 PoE 要求进行验证。

14. LPJK2064A9NL 的 PCB Footprint 在哪里确认？

建议直接依据 LP23031632 Rev A 产品图纸确认 PCB 孔位、引脚位置、屏蔽脚、固定柱和机械间距，不建议仅依据产品外形尺寸自行制作量产 Footprint。

15. LPJK2064A9NL 可以用于网络交换机吗？

可以。网络交换机属于该产品的目标应用之一，尤其适用于需要 1000BASE-T、集成网络变压器、LED、EMI 屏蔽和 PoE 应用支持的 Ethernet 接口。

获取 LPJK2064A9NL 样品与报价

如果您正在寻找：

千兆 RJ45 集成网络变压器、RJ45 MagJack、带 LED 的千兆 RJ45、带 EMI 弹片的 RJ45 或 PoE RJ45 连接器，可根据项目要求评估 LPJK2064A9NL。

LINK-PP 可提供：

• LPJK2064A9NL 产品样品
• 产品图纸
• 3D CAD 模型
• 电气规格资料
• UL / RoHS 合规资料
• JK0-0177NL 替代评估
• OEM / ODM 技术支持
• 批量采购与报价

如需进行 JK0-0177NL 替代验证，建议在询价时同时提供现有 PCB Footprint、原型号 Datasheet 或应用电路，以便进行机械及电气参数比对。
