LPJK1014A8NL 10/100BASE-T PoE带磁RJ45网口，带LED与EMI屏蔽弹片

LPJK1014A8NL 百兆屏蔽RJ45连接器 产品概述

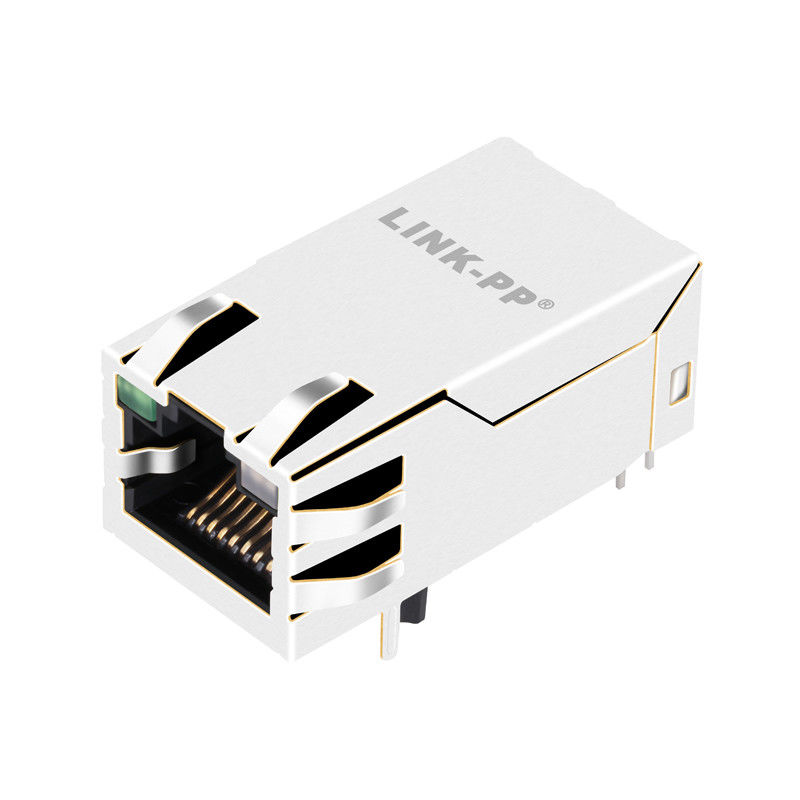

LINK-PP LPJK1014A8NL 是一款 1×1 单口 10/100BASE-T PoE 带磁 RJ45 连接器，内部集成 Ethernet 网络变压器、共模滤波及 Cable Side 终端网络，同时配置金属屏蔽、EMI Spring Fingers 和 LED 状态指示。

产品采用 90°侧插、Through Hole 通孔 PCB 安装结构，网络变压器变比为 1CT:1 ±5%，在 100kHz、0.1V、8mA DC Bias 条件下 OCL 最低 350µH，PHY 侧至 Line 侧隔离耐压为 1500Vrms，支持最高 350mA @57VDC 连续平衡直流线路电流。

产品特点

• 1×1单口带磁RJ45连接器
• 集成Ethernet网络变压器
• 支持10BASE-T / 100BASE-TX
• 满足IEEE 802.3af标准，面向PoE应用
• 网络变压器变比1CT:1 ±5%
• OCL ≥350µH，测试条件：100kHz / 0.1V / 8mA DC Bias
• 1500Vrms PHY-to-Line隔离
• 350mA Max. @57VDC连续平衡直流线路电流
• 集成Cable Side终端网络
• 金属屏蔽结构，带EMI Spring Fingers
• 左侧Green LED，右侧Green / Yellow双色LED
• Through Hole通孔安装
• 工作温度0℃～+70℃

百兆PoE RJ45网口 基本规格

网络变压器电气参数

集成网络变压器结构

LPJK1014A8NL 内部包含两路 Ethernet 网络变压器，分别对应发送和接收信号通道。

• 发送侧 PCB 信号包括：TD+ / CT / TD−
• 经过内部网络变压器后连接至 RJ45 侧：J1 TX+ / J2 TX−
• 接收通道 PCB 信号包括：RD+ / RD−
• 通过第二组磁性通道连接到：J3 RX+ / J6 RX−
• 两个磁性通道均采用：1CT:1 ±5%变比。

PoE线路设计

LPJK1014A8NL 图纸注明该产品用于 PoE 应用并满足 IEEE 802.3af。

PCB Side 提供：

• VC+ Pin 5
• VC− Pin 10
• VC+ Pin 6
• VC− Pin 11

对应 RJ45 Cable Side 的 J4、J5、J7 和 J8。

其最大连续平衡直流线路电流为：350mA Max. @ 57VDC Continuous

需要注意：

PoE带磁RJ45并不是完整的PoE电源模块。PoE Detection、Classification、Rectification、Protection 和 DC/DC 转换仍然需要外部 PoE 控制器和电源电路完成。

LED配置

LPJK1014A8NL 带两个 LED 位置。

左侧：Green LED

右侧：Green / Yellow双色LED

参考电气参数：

LED 线路位于 Pins 12–15。

EMI屏蔽与Spring Fingers

产品采用 SUS 304 不锈钢 Shield，并设计有外部 EMI Spring Fingers。

这些弹片可以与设备金属面板或机壳形成机械接触，为 Ethernet 接口提供较低阻抗的高频 Shield 路径。

最终 EMC 效果仍然取决于：Chassis Ground、Shield Ground、PCB Ground、面板接触以及 ESD 回流路径等整机设计。

应用场景

• 嵌入式Ethernet设备
• Gateway
• 网络控制器
• 自动化控制设备
• 门禁设备
• 通信终端
• PoE网络设备

材料规格

常见问题 FAQ

1. LPJK1014A8NL是什么产品？

LPJK1014A8NL 是 LINK-PP 的一款 1×1 10/100BASE-T 带磁 RJ45 连接器，集成 Ethernet 网络变压器、PoE线路接口、LED、金属 Shield 和 EMI Spring Fingers。

2. LPJK1014A8NL支持哪些Ethernet速率？

支持：10BASE-T / 100BASE-TX，即常见的 10/100M Ethernet。

3. LPJK1014A8NL支持PoE吗？

支持。该产品用于 PoE 应用，并满足 IEEE 802.3af。

4. 网络变压器变比是多少？

1CT:1 ±5%。

5. OCL是多少？

最低：350µH

测试条件：100kHz / 0.1V / 8mA DC Bias。

7. 最大连续PoE线路电流是多少？

350mA Max. @57VDC Continuous。

8. 隔离耐压是多少？

PHY Side 到 Line Side：1500Vrms。

9. 工作温度是多少？

0℃～+70℃。

10. LED是什么颜色？

左侧 LED 为：Green

右侧为：Green / Yellow双色LED。

11. 是否带EMI屏蔽弹片？

是。LPJK1014A8NL 金属 Shield 外部设计有 EMI Spring Fingers，用于与设备面板或 Chassis 形成屏蔽接触。

12. 采用什么安装方式？

采用：Through Hole / THT 通孔安装。并使用 90°侧插式 RJ45 结构。

13. 推荐焊接温度是多少？

 Wave Solder：250℃，最长5秒。
