LPJK0071AWNL 千兆带变压器RJ45插座 Tab-Up双绿灯网络接口

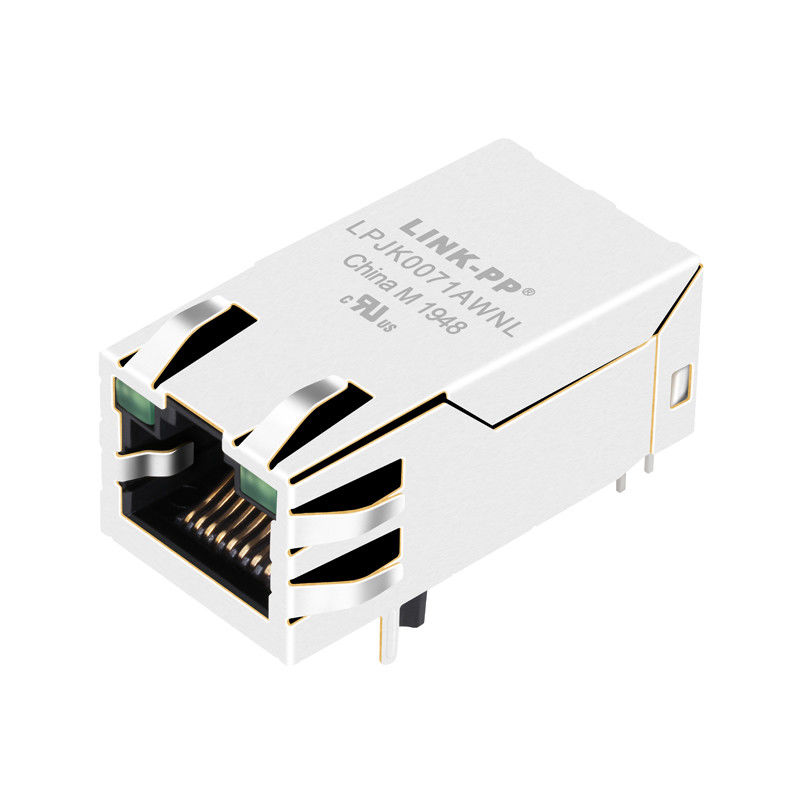

LINK-PP LPJK0071AWNL 是一款工业级高可靠性单口（1×1）卧式插装（THT）千兆集成网络变压器连接器（MagJack / ICM）。内部集成 4 通道 1CT:1 高性能隔离变压器与共模滤波电路，采用 Tab-Up（卡口朝上） 结构与 SUS 304 不锈钢屏蔽罩，配备双绿色 LED 指示灯，支持 1500Vrms 隔离耐压。

本产品在电气特性与 PCB 焊盘封装上 100% 原位 Pin-to-Pin 兼容对标 Bel Fuse 0826-1G1T-23-F，是路由器、工控主板及交换机等千兆通信设备的高性价比优选替代方案。

 LPJK0071AWNL Tab Up千兆网口产品特点

LINK-PP LPJK0071AWNL 是一款 1×1 单口 1000BASE-T 千兆带磁 RJ45 连接器，在 RJ45 接口内部集成四路 Ethernet 网络变压器、共模滤波、Cable Side 终端网络、金属屏蔽及双绿色 LED。

产品采用 Tab Up、90°侧插及 Through Hole 通孔安装结构。四路网络变压器均采用 1CT:1 ±5% 变比，在 100kHz、0.1V、8mA DC Bias 条件下，OCL 最低为 350µH；PHY Side 至 Line Side 隔离耐压为 1500Vrms，工作温度为 0℃～+70℃。

• LINK-PP型号：LPJK0071AWNL
• 1×1单口带磁RJ45
• 1000BASE-T千兆Ethernet
• 四路集成网络变压器
• 1CT:1 ±5%变比
• OCL ≥350µH
• 100kHz / 0.1V / 8mA DC Bias
• 1500Vrms隔离耐压
• Non-PoE
• Tab Up
• 90°侧插
• THT通孔安装
• 双Green LED
• EMI Spring Fingers
• 工作温度0℃～+70℃
• Gold ≥6µin接触区镀层
• UL94V-0
• UL File E484635
• RoHS 2011/65/EU

完整工程电气与机械规格表

IF=20 mAIF​=20 mA

带屏蔽RJ45连接器 图纸

核心性能与技术优势

1. 卓越的千兆以太网传输与信号完整性

• 4 通道全双工隔离拓扑： 内部集成 4 组 1CT:1（±5%）变比网络变压器，满足 IEEE 802.3ab 千兆标准。
• 充足的电感裕量： 在 100 kHz、0.1 V 及 8 mA 直流偏置 (DC Bias) 条件下，开路电感 (OCL) 保持 ≥350 μH，避免高频丢包与链路握手降速。
• 内置 Bob Smith 终端匹配： 内置 4 颗 75 Ω 平衡电阻、高压滤波电容（1000 pF / 2 kV）直连屏蔽外壳，共模抑制比（CMR）达 -30 dB 以上，有效抑制共模辐射干扰。

2. 机械防护与优质材料

• SUS 304 不锈钢屏蔽外壳： 区别于普通铜合金镀镍外壳，0.20 mm 厚度不锈钢外壳抗盐雾耐腐蚀性更高，顶部与侧边 EMI 弹片不易疲劳变形，确保机箱接地阻抗稳定。
• 耐磨高可靠接触端子： 接触面选用磷青铜镀金 6 μ" 黄金（Gold 6 micro-inches min.），插拔寿命长，耐环境氧化能力强。
• 阻燃工程塑胶： 胶芯采用 PBT + 30% 玻纤增强热塑性材料，防火阻燃等级达到 UL 94V-0 标准。

内部原理图与引脚定义

LPJK0071AWNL 内部完整集成了 PHY 芯片所需的阻抗网络，简化了主板设计布线：

【 芯片端 PHY 侧 】                   【 线缆端 RJ45 侧 】
   第 1 通道：TD1+ (Pin 11) ──┐ 1CT : 1 ┌───[CMC]─── J1 (TX1+)
              CT1  (Pin 12) ──┼───┐   ┌─┤
              TD1- (Pin 10) ──┘   │   │ └───[CMC]─── J2 (TX1-)
                                  │   │
   第 2 通道：TD2+ (Pin 4)  ──┐ 1CT : 1 ┌───[CMC]─── J3 (TX2+)
              CT2  (Pin 6)  ──┼───┐   ┌─┤
              TD2- (Pin 5)  ──┘   │   │ └───[CMC]─── J6 (TX2-)
                                  │   │
   第 3 通道：TD3+ (Pin 3)  ──┐ 1CT : 1 ┌───[CMC]─── J4 (TX3+)
              CT3  (Pin 1)  ──┼───┐   ┌─┤
              TD3- (Pin 2)  ──┘   │   │ └───[CMC]─── J5 (TX3-)
                                  │   │
   第 4 通道：TD4+ (Pin 8)  ──┐ 1CT : 1 ┌───[CMC]─── J7 (TX4+)
              CT4  (Pin 7)  ──┼───┐   ┌─┤
              TD4- (Pin 9)  ──┘   │   │ └───[CMC]─── J8 (TX4-)
                                  ▼   ▼
               【 Bob Smith 终端：4×75Ω 电阻 + 1000pF/2kV 高压电容接地屏蔽外壳 】

Layout 工程师布线建议：

1. 差分对阻抗控制： 从 PHY 芯片至 LPJK0071AWNL 引脚的 4 对走线必须严格控制100 Ω±10%差分阻抗，并保持对内等长匹配（误差建议控制在 5 mil 以内）。
2. 100 Ω±1
3. 净空禁布区： 在连接器底部的变压器磁芯及 Bob Smith 电路投影区域，Top 层与内部信号层必须保持完整的地平面挖空（Keep-out），避免数字高频开关噪声耦合至模拟网络侧。

PCB 焊盘孔径与面板开孔开模指引

1. 推荐 PCB 开孔参数：
- 差分信号引脚 (Pins 1–12)：需 12 个通孔，钻孔直径 Ø0.89 mm
- LED 指示灯引脚 (Pins 13–16)：需 4 个通孔，钻孔直径 Ø1.03 mm
- 屏蔽外壳接地与定位脚：需 2 个 Ø1.70 mm 孔与 2 个 Ø3.25 mm 机械定位孔

2. 机箱面板开孔建议 (Panel Cutout)：
- 开孔推荐宽度：16.50 mm ~ 17.07 mm
- 开孔推荐高度：13.50 mm ~ 14.00 mm
- 结构特征：外壳自带顶部与侧面弹性金属倒刺（EMI Spring Fingers），插装入机箱面板后可形成多点弹性金属接触，优化整机 EMC 测试表现。

100% 出厂品质检测

为确保大批量波峰焊上板组装过程中的零缺陷直通率，每批出货的 LPJK0071AWNL 均执行严苛的 100% 自动化全检流程：

1. RoHS 分析仪光谱抽验： 采用 X 射线荧光分析仪（XRF）对引脚镀层、外壳及胶芯进行环保筛查，确保符合环保无铅制程要求。
2. EMI 接地弹片弹性与导通全检： 验证外壳导通阻抗与弹片回弹力，确保机箱接地回路接触优良。
3. 1500 Vrms 交流高压隔离耐压机打测： 逐只对 PHY 侧与 Cable 侧施加 1500 Vrms 高压检测，杜绝任何微短路或绝缘击穿隐患。
4. 变压器综合测试仪 100% 自动分选： 验证 4 通道 1CT:1 变比精度、直流电阻（DCR）、8mA 偏置开路电感（≥350 μH ）及回波损耗，保障数据传输不丢包。

≥350

工程师常见问题解答

Q1: LPJK0071AWNL 是否支持 PoE 以太网供电？

不支持。 LPJK0071AWNL 专为**非 PoE（纯数据传输）**千兆以太网设计，内部网络侧中心抽头通过 75 Ω 电阻接地泄放干扰，未引出供电 VC 引脚。如您的产品需要支持 IEEE 802.3af (15.4W) 或 PoE+ 802.3at (30W)，请选用 LINK-PP 旗下专门的 PoE 千兆系列（如 LPJK6003 等型号）。

Q2: 这款连接器可以直接原位替换 Bel Fuse 0826-1G1T-23-F 吗？

可以，完全免改 PCB 板。 两者在 PCB 焊盘位置、外形尺寸、变压器变比、指示灯颜色及驱动极性上均一致。替换后无需改动 PCB 布线或结构外壳开孔，可直接上机贴片波峰焊。

Q3: 为什么该型号右侧与左侧 LED 引脚都是纯绿灯，极性该如何接入？

LPJK0071AWNL 配备的是双绿色指示灯。右侧指示灯正极接 Pin 14，负极接 Pin 13；左侧指示灯正极接 Pin 16，负极接 Pin 15。在 3.3V 逻辑电平驱动下，建议在阳极或阴极串联一颗 110 Ω∼150 Ω 限流电阻，使工作电流保持在 10~20 mA 最佳亮度范围。
