Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: UL文件号E484635；RoHS标识（据图纸）

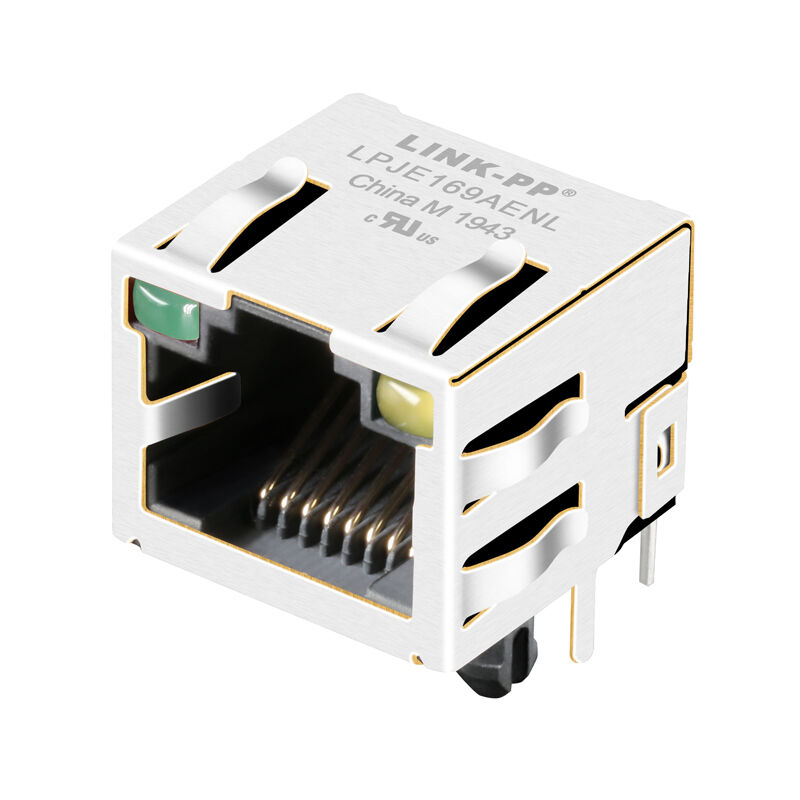

产品型号: LPJE169AENL
Document: LPJE169AENL.pdf
Payment & Shipping Terms
最小订货量: 110个
价格: 工厂价
包装: 110pcs/卷,770pcs/箱
交货周期: 库存或者1到2周
付款条款: T/T,,Western Union
供货能力: 3KK / Month
型号: |
LPJE169AENL |
种类: |
超薄 RJ45 模块化插座 |
板上高度: |
11.30 Mm |
机身进深: |
15.20 Mm |
端口: |
1×1 单口 |
结构: |
卧式直角 90° |
安装: |
通孔插装 (THT) |
开口方向: |
弹片朝下 |
指示灯: |
左侧单绿色 + 右侧单黄色 LED |
工作温度: |
-40°C 至 +85°C（工业级宽温） |
额定电流: |
1.5A |
耐压: |
1000V AC |
接触阻抗: |
≤50 MΩ |
屏蔽: |
顶部/侧边 EMI 接地弹片 |
屏蔽材质: |
铜合金镀镍外壳 |
机械寿命: |
750 次插拔循环以上 |
型号: |
LPJE169AENL |
种类: |
超薄 RJ45 模块化插座 |
板上高度: |
11.30 Mm |
机身进深: |
15.20 Mm |
端口: |
1×1 单口 |
结构: |
卧式直角 90° |
安装: |
通孔插装 (THT) |
开口方向: |
弹片朝下 |
指示灯: |
左侧单绿色 + 右侧单黄色 LED |
工作温度: |
-40°C 至 +85°C（工业级宽温） |
额定电流: |
1.5A |
耐压: |
1000V AC |
接触阻抗: |
≤50 MΩ |
屏蔽: |
顶部/侧边 EMI 接地弹片 |
屏蔽材质: |
铜合金镀镍外壳 |
机械寿命: |
750 次插拔循环以上 |
| 参数类别 | 详细参数项 | 规格标准值 | 测试条件 / 补充说明 |
|---|---|---|---|
| 基础信息 | 生产厂家 | LINK-PP（凌普科技） | 原厂直供，高精密自动化制造 |
| 产品型号 | LPJE169AENL | ||
| 连接器品类 | 低剖面 RJ45 模块化插座（无内置变压器） | 适配板载分立式网络变压器方案 | |
| 结构剖面高度 | 11.30 mm（Low-Profile 矮身设计） | 极大节省设备垂直净空高度 | |
| 电气参数 | 额定电压 | 125 V AC | 有效值（RMS） |
| 额定电流 | 1.5 A | 单引脚持续导通电流 | |
| 接触阻抗 | 50 mΩ 最大值 | 初始触点插合导通内阻 | |
| 绝缘电阻 | 500 MΩ 最小值 | @ 500 V DC 测试条件 | |
| 介电耐压 | 1000 V AC（50/60 Hz），1 分钟 | 引脚间及引脚对外壳屏蔽层 | |
| 指示灯（LED） | 左侧指示灯 | 单色：绿光（Green） | Pin 9（+）正极 / Pin 10（−）负极 |
| 右侧指示灯 | 单色：黄光（Yellow） | Pin 11（+）正极 / Pin 12（−）负极 | |
| 光电参数 | Green：565 nm / Yellow：585 nm | VF = 1.8–2.6 V @ IF = 20 mA | |
| 机械与材质 | 外形尺寸 | 15.20 mm（深）× 16.00 mm（宽）× 11.30 mm（高） | 外壳屏蔽总宽度：16.25 ± 0.25 mm |
| 机箱开模开孔 | 17.30 mm（宽）× 12.30 mm（高） | 推荐标准面板开口尺寸 | |
| 卡口方向 | Tab-Down（弹片朝下 / 扣位朝下） | 标准下卡口设计 | |
| 胶芯材质 | 热塑性 PBT，黑色 | UL 94V-0 阻燃等级；高温阻燃，适用于波峰焊 | |
| 触点端子材质 | 磷青铜扁针，厚度 T = 0.35 mm | 高弹性，适合重复插拔 | |
| 触点镀层 | Gold Flash（接触区闪金） | 底层镀镍，提高抗氧化性能 | |
| 屏蔽外壳 | 铜合金镀镍，厚度 0.20 mm | 顶部与侧边带多点 EMI 弹片 | |
| 机械插拔寿命 | ≥750 次插拔循环 | 耐插拔寿命要求 | |
| 工艺与合规 | 工作温度范围 | -40°C 至 +85°C | 工业级宽温范围 |
| 耐波峰焊接热 | 250°C 最高，不超过 5 秒 | 标准无铅波峰焊工艺 | |
| 安规认证 | UL 认证认可（File：E484635） | 符合 cURus 标准 | |
| 环保合规 | 符合欧盟 RoHS（2011/65/EU） | 无铅环保制程 |
PCB 布局为顶视图，包含 12 个 Ø0.90 mm 孔和 2 个 Ø1.80 mm 孔；孔位和公差请以图纸为准。左侧绿灯引脚为 9、10，右侧黄灯引脚为 11、12；接线前请核对原图极性，并按电源电压与器件参数计算限流电阻。
在面对超薄工控机、1U 网络设备及超密手持仪器的研发选型中，选择 LINK-PP 的核心价值包括：
A: 最大的核心优势是 11.30 mm 的超薄高度 与 15.20 mm 的超短进深。标准 RJ45 插座高度都在 14 mm 以上，无法放入极度扁平的机箱内。LPJE169AENL 非常适合 1U 机架式工控机、超薄刀片网关、便携式医疗检测平板、车载诊断仪及面板高度严格受限的嵌入式板卡。
A: 不带内部变压器（Non-Magnetic）。 LPJE169AENL 是一款纯机械接触的屏蔽 RJ45 模块化插座。其优势在于为**板载分立式网络变压器方案（Discrete LAN Magnetics）**留出了极低的高度空间，同时前端自带高亮的绿/黄状态指示灯，省去了在面板另外布置导光管或指示灯的麻烦。
