LPJG0928GENL 千兆PoE带变压器RJ45插座 单口卡口向下

产品概述

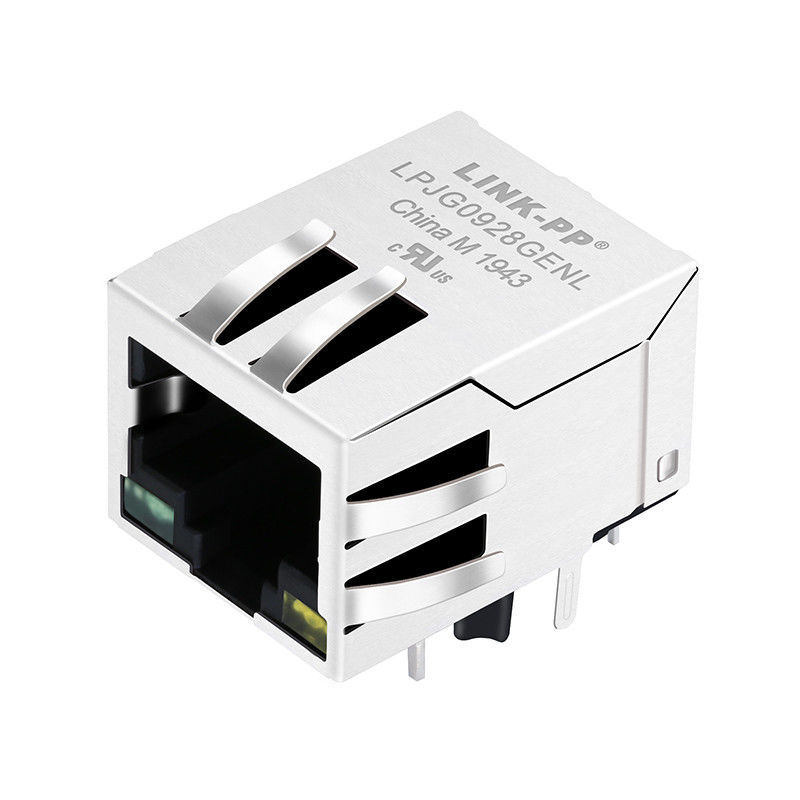

LINK-PP LPJG0928GENL是一款专为高密度、空间受限型硬件打造的单口（1×1）直角卧式通孔插装（THT）千兆集成网络变压器连接器（MagJack / ICM）。
该器件最大的设计突破在于其 21.25 mm 的超短纵向进深，相比行业常规 32.5 mm 的千兆 PoE 插座，直接为 PCB 节省超过 30%（11 mm 以上）的板深空间，彻底解决浅槽机箱、超薄 DIN 导轨机壳内部顶死主板的结构痛点。

器件支持持续 600 mA @ 54 VDC 增强型 PoE 供电，特别标定了 18 mA 直流偏置下保持 ≥120 μH 的强抗磁饱和指标，采用 SUS 201 不锈钢屏蔽罩，配备左绿/右黄状态指示灯，具备 1500 Vrms 隔离耐压，已通过美国 UL 安全认证（File: E484635）。

核心优势与设计亮点

1. 21.25 mm 超短机身（释放 30% 以上的板卡黄金布局面积）

常规千兆 PoE 网口由于内部必须容纳 12 颗磁环与 4 组中心抽头高压电容，其机身长度普遍在 28~33 mm 之间。在紧凑型安防球机、户外超薄 AP、嵌入式工控主板及小型网关中，过长的插座往往与背部 CPU 散热器或主 DC-DC 电源电感发生物理干涉。

LPJG0928GENL 采用高密度磁芯立体制程，将整机进深压缩至 21.25 mm，比标准产品缩短 11 mm 以上，为连接器后方的 PHY 芯片走线与电源隔离区释放了极其宝贵的净空空间。

2. 18 mA 直流偏置防饱和设计（彻底告别大电流重载网络掉速）

很多硬件工程师常遭遇这种棘手隐患：安防监控摄像机在白天运行千兆正常，夜晚大功率红外补光灯（PoE 满载 20W~25W）开启后，网口频繁断链或被迫降速至百兆。其根本原因在于 PoE 持续大电流造成变压器磁芯饱和，开路电感量急剧下跌。

LPJG0928GENL 除了常规标定 8 mA 偏置下 ≥350 μH 外，在业界严苛的 18 mA 直流偏置下仍保证开路电感 ≥120 μH，确保在大功率 PoE 负载连续运行及环境温升下，磁芯始终工作在非饱和线性区，网络协商稳定不丢包。

3. 600 mA @ 54 VDC 增强型 PoE 供电能力

器件内部具备 4 组独立的物理中心抽头引脚（VC1、VC2、VC3、VC4），单通道持续平衡直流电流承载能力达到 600 mA @ 54 VDC，瞬态峰值供电能力高达 30W+，完全满足 IEEE 802.3af 规范并向上兼容主流高功率受电设备（PD）。

4. SUS 201 不锈钢外壳与 265°C 耐热上限

• 高强度不锈钢外壳： 采用 0.20 mm 厚度 SUS 201-1/2H 不锈钢屏蔽罩，机械插拔耐受度及防锈耐腐蚀能力显著优于普通黄铜镀锡外壳。
• 耐高温波峰焊： 胶芯采用 PBT + 30% 玻纤增强热塑性材料（UL 94V-0 阻燃），耐受焊接峰值温度高达 265°C（5 秒 Max），在大热容量多层通孔板波峰焊工艺中绝不变形。

电气与机械规格表

内部原理图与 14-Pin 引脚定义

【 芯片端 PHY 侧 】                   【 网络线缆 RJ45 侧 】
   第 1 通道：TD1+ (Pin 2) ──┐ 1CT : 1CT ┌───[CMC]─── J1 (TX1+)
              TD1- (Pin 3) ──┘   ┌───┤   └───[CMC]─── J2 (TX1-)
                                 │   └─── 中心抽头 ──► VC1 (Pin 11)
   第 2 通道：TD2+ (Pin 4)  ──┐ 1CT : 1CT ┌───[CMC]─── J3 (TX2+)
              TD2- (Pin 5)  ──┘   ┌───┤   └───[CMC]─── J6 (TX2-)
                                 │   └─── 中心抽头 ──► VC2 (Pin 12)
   第 3 通道：TD3+ (Pin 6)  ──┐ 1CT : 1CT ┌───[CMC]─── J4 (TX3+)
              TD3- (Pin 7)  ──┘   ┌───┤   └───[CMC]─── J5 (TX3-)
                                 │   └─── 中心抽头 ──► VC3 (Pin 13)
   第 4 通道：TD4+ (Pin 8)  ──┐ 1CT : 1CT ┌───[CMC]─── J7 (TX4+)
              TD4- (Pin 9)  ──┘   ┌───┤   └───[CMC]─── J8 (TX4-)
                                 │   └─── 中心抽头 ──► VC4 (Pin 14)
   偏置与接地：VCC (Pin 1) & GND (Pin 10)
                                 ▼
       【 4×22nF/100V 电容 + 4×75Ω Bob Smith 阻抗匹配网络 + 1000pF/2kV 接地外壳 】

14 针引脚分配说明与布线策略：

信号通道与电源引脚（Pins 1–10）：

• Pin 1 (VCC) & Pin 10 (GND)： 内部滤波与电容参考地回路，走线需就近退耦。
• Pins 2–9： 4 对千兆高速差分对（TD1± ~ TD4±），严格做 100 Ω±10% 差分阻抗控制，对内等长误差控制在 5 mil 以内。

PoE 供电抽头引脚（Pins 11–14）：

• VC1 (Pin 11)、VC2 (Pin 12)、VC3 (Pin 13)、VC4 (Pin 14)： 分别对应网络侧 4 对线圈的中心抽头。走线必须采用 宽铜皮（建议线宽 ≥25 mil 或覆铜平面） 连接至板载 PoE 控制器（如 TI TPS2378 / Silabs Si3402），以安全承载持续 600 mA 直流电流并降低发热温升。

千兆PoERJ45插座 图纸 原理图、引脚与 PCB 布局

PoE 供电与系统硬件设计考量

LINK-PP LPJG0928GENL 专为高可靠性以太网供电（PoE）系统打造，符合 IEEE 802.3af 基础标准，并具备 600 mA MAX @ 54 VDC 的持续大电流承载能力（支持 30W+ 增强型 PoE 负载）。

在进行系统级硬件与 PCB 设计时，建议重点关注以下要点：

1. 强悍的抗磁饱和裕量（18 mA DC 偏置）： 传统 PoE 网口在大电流下磁芯极易饱和导致感值锐减。本型号特别标定：在 18 mA 强直流偏置工况下仍能保持 ≥120 μH 的开路电感（8 mA 偏置下 ≥350 μH）。彻底避免大功率受电设备（如球机红外夜视补光灯开启、云台电机运转）在重载工况下出现千兆掉速、频繁断网或丢包故障。
2.  独立电源抽取引脚设计（Pins 11–14）： 配备 4 组独立的变压器网络侧中心抽头引脚（VC1, VC2, VC3, VC4），将电源回路与千兆差分信号走线彻底物理分离。建议使用宽走线（线宽 ≥25 mil 或独立电源覆铜平面）将 VC 引脚连接至板载 PSE 控制芯片或 PD 整流桥（如 TI TPS2378），以降低导线阻抗温升。
3. 瞬变浪涌与滤波防护： 内部集成 4 颗 22 nF/100V 隔离电容、4 颗 75 Ω Bob Smith 终端平衡电阻以及 1000 pF / 2 kV 高压电容直连外壳地，提供 1500 Vrms 物理隔离耐压，强力阻断外部电涌对 PHY 芯片的冲击。

千兆 PoE RJ45连接器典型应用场景

得益于 21.25 mm 的超短纵向进深 与 600 mA 增强型供电能力，LPJG0928GENL 完美适配各类对空间尺寸与供电稳定性要求严苛的高密设备：

• 智能安防与视觉监控： 室外高清红外监控摄像机、PTZ 智能球机、人脸识别门禁闸机及边缘 AI 视觉终端。
• 企业级无线网络与 IoT 网关： 超薄型 WiFi 6 / WiFi 7 PoE 受电无线 AP、工业级物联网网关及浅底机箱数据采集终端。
• 高密度工控与网络交换机： 紧凑型 DIN 导轨工控机、小型化千兆以太网交换机、板载网卡（LOM）及空间受限的单板计算机（SBC）。
• 商用通信与楼宇智能： 企业级 VoIP 网络电话、会议对讲终端、智能楼宇控制器及 SOHO 千兆路由设备。

焊接工艺、结构材料与合规认证

本器件针对自动化工业级生产制造与极端恶劣环境进行了全方位材料强化：

优异的耐波峰焊焊接热上限： 经工程测试，可耐受高达 265°C 峰值焊接温度、持续 5 秒。相比行业普遍的 250°C 规格，该器件具备更大的焊接工艺宽容度，在多层厚铜散热板的波峰焊制程中彻底杜绝绝缘胶芯起泡、引脚松动变形的不良。

优质工业级材料选型：

• 绝缘外壳： 热塑性 PBT + 30% 玻纤增强材料，阻燃等级符合 UL 94V-0（黑色）。
• 金属屏蔽罩： 选用 0.20 mm 厚度 SUS 201-1/2H 不锈钢材料，机械强度高、回弹性好，自带 EMI 接地弹片，耐盐雾防锈性能显著优于传统黄铜镀锡外壳。
• 触点镀层： 选用高弹性磷青铜 C5210R-EH（厚度 0.35 mm），接触区域采用 6 μ" 黄金电镀（Gold 6 micro-inches min.），接触内阻低，拔插寿命长。
• 焊接引脚： 黄铜 C2680R-H 引脚，表面全浸无铅雾锡，上锡饱满抗氧化。

权威安规与环保背书：

• UL 认证认可： 具备美国保险商实验室安全认证（cURus 认证，UL 档案号：E484635）。
• 绿色环保： 全面符合欧盟 RoHS 2011/65/EU 及 REACH 环保法规，支持提供原厂批次材质检测报告与出厂合格证（CoC）。

常见问题解答

Q1: LPJG0928GENL 最大的结构优势是什么？适合哪些设备？

A: 最大的优势是 21.25 mm 的超短纵深尺寸。常规千兆 PoE 网口进深都在 32 mm 左右，LPJG0928GENL 缩短了整整 11 mm，非常适合结构极其紧凑的球机安防摄像头、超薄工业边缘网关、DIN 导轨交换机以及板载网卡（LOM）等进深严重受限的场景。

Q2: 为什么该型号要特别强调“18 mA DC Bias 下电感 ≥120 μH”？

A: 以太网变压器在通过 PoE 直流大电流时极易产生磁饱和，导致开路电感跌落。当电感量低于 100 µH 时，千兆物理层眼图裕量恶化，设备会频繁丢包甚至断网。LPJG0928GENL 明确标定在 18 mA 直流偏置下仍具有 ≥120 μH 的电感余量，从根本上保证了设备在 PoE 持续满载工作时的链路稳定性。

Q3: 这款连接器的指示灯极性该如何接入？

• 左侧指示灯（绿光，565 nm）： 引脚 Pin 15 为阳极正极 (+)，Pin 16 为阴极负极 (-)。
• 右侧指示灯（黄光，585 nm）： 引脚 Pin 17 为阳极正极 (+)，Pin 18 为阴极负极 (-)。
• 在 3.3V 逻辑驱动电平下，建议在正极或负极串联一颗 100 Ω∼150 Ω的限流电阻，使 LED 工作在 10~20 mA 的高亮区间。
