Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS

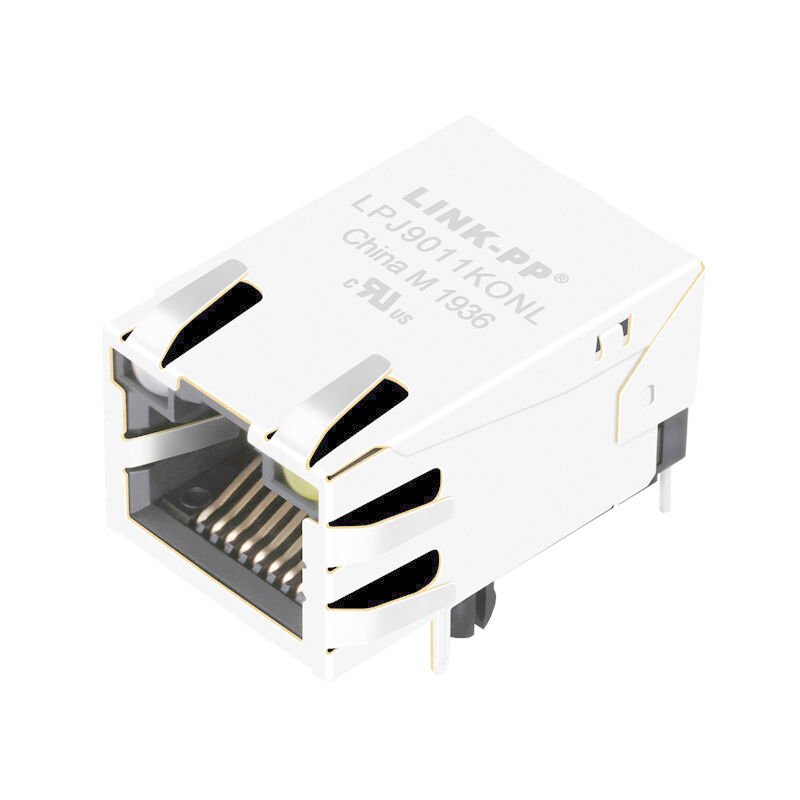

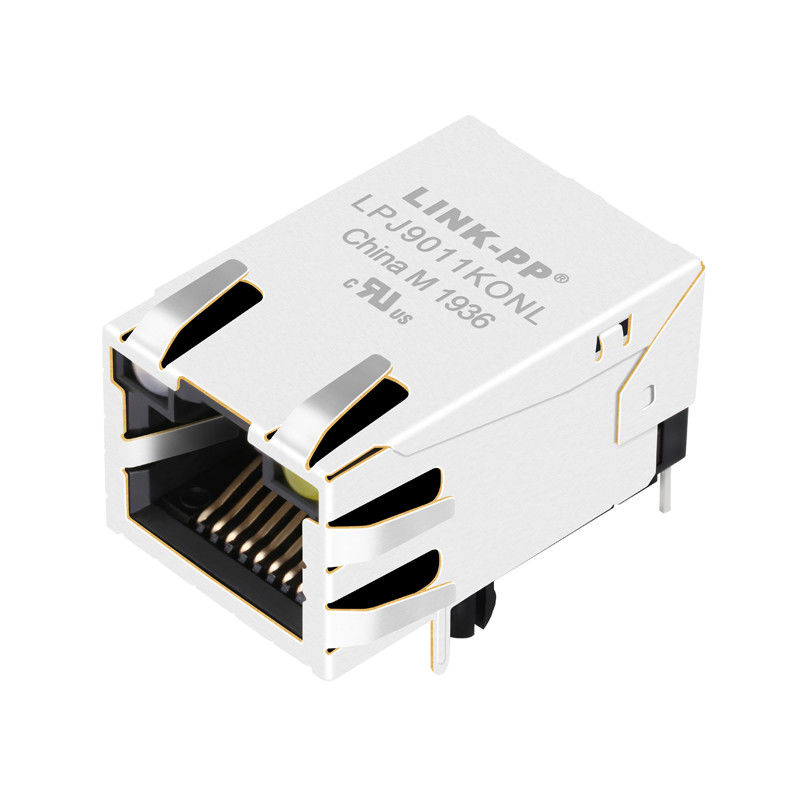

产品型号: LPJ9011KONL
Document: LPJ9011KONL.pdf
Payment & Shipping Terms
最小订货量: 50pcs
价格: 工厂价
包装: 50pcs/盘,1200pcs/箱
交货周期: 现货1-2周
付款条款: 现金/月结15天/30天/60天
供货能力: 5.5KK/月
产品型号: |
LPJ9011KONL |
种类: |
百兆集成网络变压器 RJ45 插座 |
接口类型: |
RJ45 |
插口数量: |
1×1 单口 |
传输速率: |
10/100 BASE-T |
规格书、3D图: |
可提供 |
滤波器(变压器): |
内置集成式 |
POE: |
-40°C 至 +85°C |
尺寸: |
进深 25.55 Mm × 宽度 16.20 Mm × 高度 13.50 Mm |
绝缘耐压: |
1500 Vrms |
产品型号: |
LPJ9011KONL |
种类: |
百兆集成网络变压器 RJ45 插座 |
接口类型: |
RJ45 |
插口数量: |
1×1 单口 |
传输速率: |
10/100 BASE-T |
规格书、3D图: |
可提供 |
滤波器(变压器): |
内置集成式 |
POE: |
-40°C 至 +85°C |
尺寸: |
进深 25.55 Mm × 宽度 16.20 Mm × 高度 13.50 Mm |
绝缘耐压: |
1500 Vrms |
| 参数类别 | 详细参数项 | 规格标准值 | 测试条件 / 补充说明 |
|---|---|---|---|
| 基础信息 | 生产厂家 | 连普科技（LINK-PP） | 原厂直供，高精密自动化制造 |
| 产品型号 | LPJ9011KONL | 官方工程图号：LP14032621 | |
| 对标替代型号 | Pulse JX0026D21NL / J0026D21NL | 1:1 原位免改板直接平替（Drop-in） | |
| 封装形态 | 1×1 单口 / 卧式直角 90° / 通孔插装（THT） | 标准卧式插装外形 | |
| 以太网磁性参数 | 传输速率 | 10/100 BASE-T（百兆快速以太网） | 2 对差分传输通道（TX / RX） |
| 变压器变比 | 1CT : 1CT（±5%） | 发射端与接收端完全对称 | |
| 开路电感（OCL） | 350 μH 最小值 | @ 100 kHz, 0.1 V, 8 mA DC 偏置 | |
| 插入损耗 | -1.2 dB 最大值 | 1 MHz–100 MHz 全频段 | |
| 回波损耗（100 Ω） | 1–30 MHz：-16 dB 30–60 MHz：-12 dB 60–80 MHz：-10 dB 80–100 MHz：-8 dB |
阻抗匹配平稳，降低高频反射与丢包风险 | |
| 信道串扰抑制 | -30 dB 最小值 | 1 MHz–100 MHz | |
| 共模抑制比（CMR） | -30 dB 最小值 | 1 MHz–100 MHz 共模噪声抑制 | |
| 绝缘耐压（HiPot） | 1500 Vrms 最小值 | PHY 侧至网络线缆侧隔离测试 | |
| PoE 供电能力 | 非 PoE（Non-PoE） | 纯数据传输专用 | |
| 指示灯（LED） | 左侧指示灯 | 双色：Green / Orange | Bright Surface 高亮面；Pin P10+ / P9− 为 Green，Pin P9+ / P10− 为 Orange |
| 右侧指示灯 | 单色：Yellow（585 nm） | Bright Surface 高亮面；Pin P8+ / P7− 为 Yellow | |
| LED 正向导通压降（VF） | 1.8 V–2.6 V | @ IF = 20 mA | |
| LED 最大反向漏电流（IR） | ≤10 μA | 反向漏电流规格 | |
| 结构与材质 | 外形尺寸 | 25.55 mm（深）× 16.20 mm（宽）× 13.50 mm（高） | 最大外廓：26.00 × 16.80 × 14.75 mm |
| 卡口扣位朝向 | Tab-Down（弹片朝下 / 扣位朝下） | 便于面板下方按压脱扣 | |
| 屏蔽外壳材质 | 铜合金镀镍（Copper Alloy Plating Nickel） | 带全方位 EMI 金属接地弹片 | |
| 绝缘胶芯材料 | 热塑性 PBT，黑色 | UL 94V-0 阻燃等级 | |
| 触点端子电镀 | 磷青铜 / 接触区镀金 6 μin | 提高耐磨性与接触可靠性 | |
| 工艺与合规 | 工作温度范围 | -40°C 至 +85°C | 工业级宽温范围 |
| 耐波峰焊接热 | 250°C 最高，不超过 5 秒 | 标准无铅波峰焊工艺 | |
| 安规认证 | UL 认证认可（File：E484635） | 符合 cURus 标准 | |
| 环保合规 | 符合欧盟 RoHS（2011/65/EU） | 无铅环保制程 |
两侧的 Ø1.70 mm 接地脚与后部定位脚直接连通外壳屏蔽罩。推荐在 PCB 板边划出独立的 机壳地铜皮（Chassis GND） 与该引脚相连，配合面板上的 18.61 × 14.47 mm 开模开口紧密压合。
A: 可以，100% 免改板原位直接替代。
两者在 PCB 焊盘孔位（6 个百兆信号脚 + 4 个 LED 脚 + 4 个外壳定位地脚）、外壳轮廓尺寸（25.55 × 16.20 × 13.50 mm）、Tab-Down 扣位朝向以及左橙绿双色/右黄指示灯极性上完全一致，直接替换无需改动任何硬件 Layout 或面板开模。
A: 该型号为 Tab-Down（弹片朝下 / 扣位朝下）。
网线水晶头的塑料弹性按压卡扣朝向下方。这种设计非常适合安装在靠近机箱顶部边沿的主板、工控机后面板或桌面型交换机上，能有效避免拔出网线时手指被机箱上盖或上层线槽阻挡。
A: 指的是高亮发光面指示灯工艺。
相比普通磨砂或暗面 LED，高亮面透镜透光率更高、发光角度更集中，透过机箱前面板的亚克力视窗或开孔时具有更高的亮度和更清晰的边缘光斑，便于在室外阳光或昏暗机柜中快速辨识端口通信状态。
