Product Details
原产地: 广东-中国
品牌名称: LINK-PP
认证: ISO,SGS,Reach,UL,RoHS
产品型号: LPJ0013AHNL
Document: LPJ0013AHNL.pdf
Payment & Shipping Terms
最小订货量: 500 / 1000
价格: 工厂价
包装: 50pcs/盘,1200pcs/箱
交货周期: 现货
付款条款: 现金/月结15天/30天/60天
供货能力: 5.5KK/月
型号: |
LPJ0013AHNL |
种类: |
插头/插座 |
接口类型: |
RJ45 |
应用范围: |
通讯 |
免费样品: |
可提供 |
规格书 3D: |
可提供 |
滤波器(变压器): |
内置集成式 |
PoE: |
不支持 |
型号: |
LPJ0013AHNL |
种类: |
插头/插座 |
接口类型: |
RJ45 |
应用范围: |
通讯 |
免费样品: |
可提供 |
规格书 3D: |
可提供 |
滤波器(变压器): |
内置集成式 |
PoE: |
不支持 |
| 参数名称 | 规格说明 |
| 产品型号 (PN) | LPJ0013AHNL |
| 传输速率 | 10/100 Base-T (百兆以太网) |
| 开路电感 (OCL) | ≥350µH (在 100KHz, 0.1V, 8mA 直流偏置下) |
| 匝数比 (Turn Ratio) | 1CT:1CT ±5% (发送与接收端) |
| 隔离电压 (Isolation) | 1500Vrms (PHY端至线路端) |

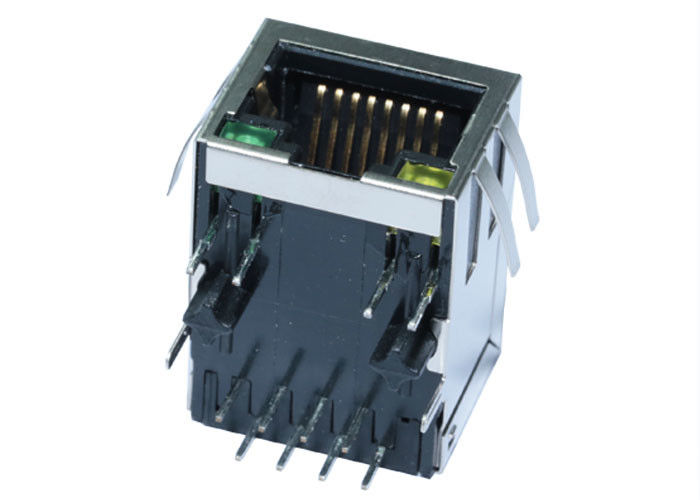

| LED 指示灯 | 左侧：绿色 (565nm) / 右侧：黄色 (585nm) |
| 工作温度 | 0℃ ～ +70℃ |
| 安规与环保 | 符合 UL (E484635), RoHS (2011/65/EU) |
我们提供完整的 PCB 封装图（Top View 推荐布局）、内部电气原理图 以及引脚定义。
凭借高集成度与高稳定性的设计，LPJ0013AHNL 广泛应用于以下设备：
A: LPJ0013AHNL 采用标准工业封装结构，可作为多款主流品牌百兆带灯 RJ45 的 Pin-to-Pin 完美替代料。如需确认兼容性，请联系我们的技术支持提供交叉替代参考表 (Cross Reference)。
A: 本产品支持标准波峰焊 (Wave Soldering) 工艺，建议峰值温度为 250℃，持续时间不超过 5 秒。
A: 我们备有常规型号的安全库存，小批量样品可实现 24 小时内发货；大批量订单的标准交期通常为 1-2 周。
