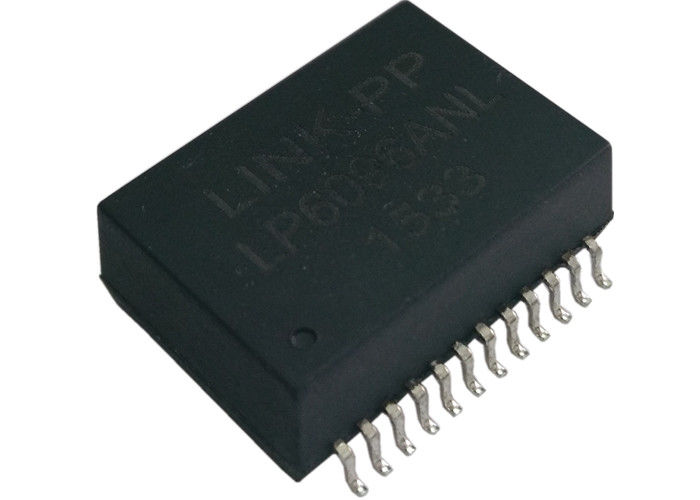

LP6096ANL 网络变压器(10/100/1000) POE+ 千兆以太网 SMD 24pins LINK-PP

原产地: 中国 广东

品牌名称: LINK-PP

认证: ISO9001,SGS,Reach,UL,RoHS

产品型号: LP6096ANL

最小订货量: 1000

价格: 工厂价

包装: 卷带包装

交货周期: 现货

付款条款: 现金/月结15天/30天/60天

供货能力: 5.5KK/月

:
型号:
LP6096ANL
圈比:
1:1
PIN 数:
24
速率:
10/100/1000Base
Port:
单口
磁环:
8
型号:
LP6096ANL
圈比:
1:1
PIN 数:
24
速率:
10/100/1000Base
Port:
单口
磁环:
8
LP6096ANL 网络变压器(10/100/1000) POE+ 千兆以太网 SMD 24pins LINK-PP
LP6096ANL 网络变压器(10/100/1000) POE+ 千兆以太网 SMD 24pins LINK-PP

LP6096ANL 参数规格


Electrical Specification @25℃
1.Insertion Loss(dB Max):
0.1MHz: -1.2
1-125MHz: -2.0
2.Return Loss(dB Min):
1-40MHz: -16
40-100MHz: -10
3.Crosstalk(dB Min):
30MHz: -43
60MHz: -37
100MHz: -33
4.CMRR(dB Min):
30MHz: -30
200MHz: -15
5.DCR Balance: 1 Ω ±0.05Ω
6.OCL:
(1) 350uH Min @20mA DC Bias
(2) 120uH Min @30mA DC Bias
7.Temperature rise of 35℃ when supplying
720mA continuous
8.Hipot:1500Vrms
9.Operating Temperature: -40℃~+85℃.

LP6096ANL 网络变压器(10/100/1000) POE+ 千兆以太网 SMD 24pins LINK-PP 0

NOTES:
1.Dual Port Transformer Modules With Power Over
Ethernet+ Option
2.Exceeds IEEE 802.3at requirements with up
to 720mA supply current
3.For RoHS part add suffix NL
4.RoHS"NLE" peak solder rating 250℃.



型号 品牌-兼容 技术规格-下载
H1028NL H1036LNLT LINK-PP / Pulse PDF / 3D / STP / IGS
H1049NL H1044NLT LINK-PP / Pulse
H1200NL H1053NLT LINK-PP / Pulse
H1174NL H1060NLT LINK-PP / Pulse
H1244NL H1062NLT LINK-PP / Pulse
H1270NL H5062NLT LINK-PP / Pulse
HX1294NL H6062NLT LINK-PP / Pulse
H1036LNL H6080NLT LINK-PP / Pulse
H1044NL H1062NL LINK-PP / Pulse
H1053NL H5062NL LINK-PP / Pulse 询价
H1060NL H6062NL LINK-PP / Pulse
H7019NLT H6080NL LINK-PP / Pulse
H7019NL H1112NL LINK-PP / Pulse
H7028NL H1126NL LINK-PP / Pulse
H7029NL H5019NL LINK-PP / Pulse
HX7028NL H5019BNL LINK-PP / Pulse 库存
H7800NL HX5019BNL LINK-PP / Pulse
H7037NL H1112NLT LINK-PP / Pulse
H7137NL H1126NLT LINK-PP / Pulse
H1015QNL H5019NLT LINK-PP / Pulse
H7028NLT H5019BNLT LINK-PP / Pulse
H7029NLT HX5019BNLT LINK-PP / Pulse
HX7028NLT HX5180NLT LINK-PP / Pulse
