网络变压器/滤波器 LP1102NL 10/100 兆 快速以太网

来自中国的网络变压器/滤波器 LP1102NL 10/100 兆 快速以太网供应商

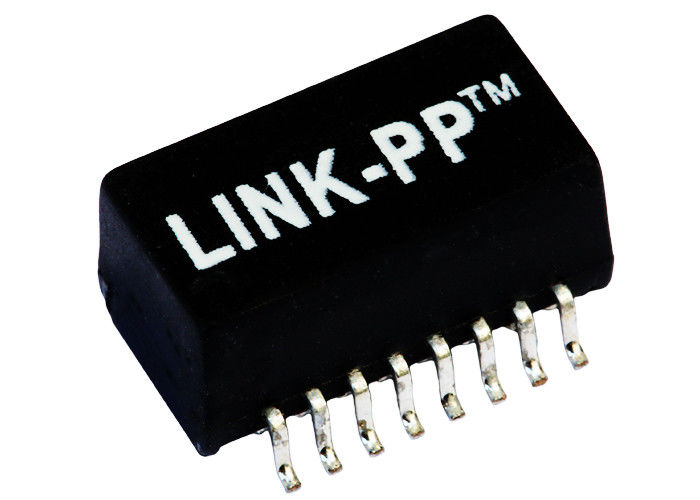

大图 :  网络变压器/滤波器 LP1102NL 10/100 兆 快速以太网

产品详情:

原产地: 中国 广东
品牌名称: LINK-PP
认证: ISO9001,SGS,Reach,UL,RoHS
产品型号: LP1102NL

付款和运送条款:

最小订货量: 500
价格: 1.5RMB
包装: 750PCS/卷,4500/箱
交货周期: 库存 或者 3周
付款条款: T/T
供货能力: 300K / 月
立即联系
详细产品介绍
型号: LP1102NL 圈比: 1:1
PIN 数: 16 速率: 10/100B
Port: 单口 磁环: 4

网络变压器/滤波器 LP1102NL 10/100 兆 快速以太网


参数规格



Electrical Specifications @25℃


1.OCL: 350uH MIN
  @100KHz,0.1Vrms,8mADC Bias
2.Turns Ratio:
  TX=1CT∶1CT      RX=1CT∶1CT
3.Insertion Loss:
  0.1-100MHz:-1.1dB MAX
4.Return Loss(dB TYP):
  30MHz:-20    60MHz:-14
  80MHz:-11.5
5.Crosstalk(dB TYP):
  30MHz:-45    60MHz:-40
  100MHz:-35
6.DCMR(dB TYP):
  30MHz:-42    50MHz:-37
  100MHz:-33
7.Hipot: 1500Vrms MIN
8.Operating Temperature: 0℃~70℃.







网络变压器/滤波器 LP1102NL 10/100 兆 快速以太网



NOTES:
1.Designed to support application,such as SOHO(ADSL modems),LAN-on-Motherboard(LOM),hub and Switches.
2.With various Turns Ratios.
3.RoHS"NL" peak solder rating 250℃.




型号 品牌-兼容 技术规格-下载
100B-1001F H5007NL LINK-PP / Pulse PDF / 3D / STP / IGS
100B-1001FX H5008NL LINK-PP / Pulse
100B-1003 HX5008NL LINK-PP / Pulse
100B-1003F H5009NL LINK-PP / Pulse
100B-1003X H5012NL LINK-PP / Pulse
H6400NL H5014NL LINK-PP / Pulse
HX0060NL HX5014NL LINK-PP / Pulse
HX1224NL H5015NL LINK-PP / Pulse
HX1323NL H5020NL LINK-PP / Pulse
HX5062NL HX5020NL LINK-PP / Pulse 询价
HX5200NL H5089NL LINK-PP / Pulse
HX5400NL H1102 LINK-PP / Pulse
HX5401NL H1100 LINK-PP / Pulse
E2023NL H1102FNL LINK-PP / Pulse
23Z467SMNL H1102FNLT LINK-PP / Pulse
EX2024NL HX1188FNLT LINK-PP / Pulse 库存
PE-65745 HX1198FNLT LINK-PP / Pulse
H1100NL HX1188FNL LINK-PP / Pulse
H1101NL HX1198FNL LINK-PP / Pulse
H1102NL H1183NL LINK-PP / Pulse
H1121NL H1199NL LINK-PP / Pulse
H1121 HX1188NL LINK-PP / Pulse
H1183 HX1198NL LINK-PP / Pulse
