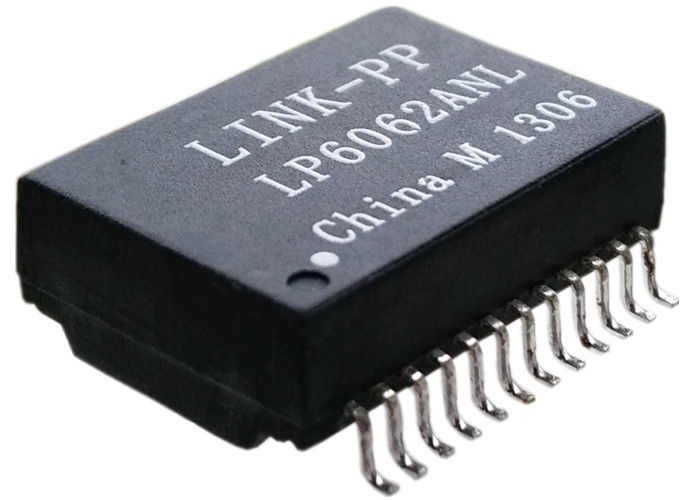

LP6062ANL 网络变压器(10/100/1000)POE供电 SMD 24pins LINK-PP

Product Details

原产地: 中国 广东

品牌名称: LINK-PP

认证: ISO9001,SGS,Reach,UL,RoHS

产品型号: LP6062ANL

Payment & Shipping Terms

最小订货量: 500

价格: 工厂价

包装: 卷带包装

交货周期: 现货

付款条款: 现金/月结15天/30天/60天

供货能力: 5.5KK/月

Get Best Price
Highlight:
型号:
LP6062ANL
圈比:
1:1
PIN 数:
24
速率:
10/100/1000Base
Port:
单口
磁环:
8
型号:
LP6062ANL
圈比:
1:1
PIN 数:
24
速率:
10/100/1000Base
Port:
单口
磁环:
8
LP6062ANL 网络变压器(10/100/1000)POE供电 SMD 24pins LINK-PP
LP6062ANL 网络变压器(10/100/1000)POE供电 SMD 24pins LINK-PP

参数规格



Electrical Specification @25℃
1.Insertion Loss(dB Max):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2.Return Loss(dB Min @100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG(f/80MHz)
3.Crosstalk(dB Min):
0.3-100MHz: -33-20LOG(f/100MHz)
4.CM TO CM REJ:
0.3-100MHz: -30dB Min
5.CM TO DM REJ:
0.3-100MHz: -35dB Min
6.Turns Ratio:
PRI:SEC= 1CT:1CT ± 2%
7.Inductance(100KHz/0.1V@11mA): 350uH Min
8.Balanced DC Line Current:
350mA Max @ 57VDC Continuous
9.Hipot: 1500Vrms/0.5mA
10.Operating Temperature: -40℃~+85℃.

NOTES:
1.Gigabit Transformer Modules With
Power Over Ethernet Option
2.Meets IEEE 802.3af speciffcation
3.For RoHS part add suffix NL
4.RoHS"NL" peak solder rating 260℃± 5℃
5.UL CERTIFICATION: E484635

LP6062ANL 网络变压器(10/100/1000)POE供电 SMD 24pins LINK-PP 0



型号 品牌-兼容 技术规格-下载
H1199 H1302NL LINK-PP / Pulse PDF / 3D / STP / IGS
HX1188 H0055NL LINK-PP / Pulse
HX1198 H0056NL LINK-PP / Pulse
H1302 H1259NL LINK-PP / Pulse
H0055NLT HX1259NL LINK-PP / Pulse
H0056NLT H1260NL LINK-PP / Pulse
H1259NLT HX1260NL LINK-PP / Pulse
HX1259NLT H1278NL LINK-PP / Pulse
H1260NLT H1305NL LINK-PP / Pulse
HX1260NLT HX1305NL LINK-PP / Pulse 询价
H1278NLT H2260NL LINK-PP / Pulse
H1305NLT HX2260NL LINK-PP / Pulse
HX1305NLT H2305NL LINK-PP / Pulse
H2260NLT HX2305NL LINK-PP / Pulse
HX2260NLT H0009NL LINK-PP / Pulse
H2305NLT H0013NLT LINK-PP / Pulse 库存
HX2305NLT H0019NLT LINK-PP / Pulse
H0009NLT H0020NLT LINK-PP / Pulse
H0013NL H0022NLT LINK-PP / Pulse
H0019NL H0025NLT LINK-PP / Pulse
H0020NL H0068ANLT LINK-PP / Pulse
H0022NL H0068ANL LINK-PP / Pulse
H0025NL HX0068ANL LINK-PP / Pulse
